پوشش سیلیکون کاربید (SiC) چیست؟ ویژگی ها، فرآیند CVD و برنامه ها

خلاصه جزئیات

A پوشش کاربید سیلیکون (پوشش SiC)یک لایه SiC متراکم است که روی یک سطح جزء، معمولاً گرافیت با خلوص بالا، رسوب می‌کند تا یک رابط فرآیند مقاوم و از نظر حرارتی پایدار ایجاد کند. در تجهیزات نیمه هادی، پوشش معمولاً توسطرسوب بخار شیمیایی (CVD).

عملکرد آن از سیستم ترکیبی می آیدبستر گرافیت، لایه CVD SiC، هندسه اجزا و محیط راکتور.

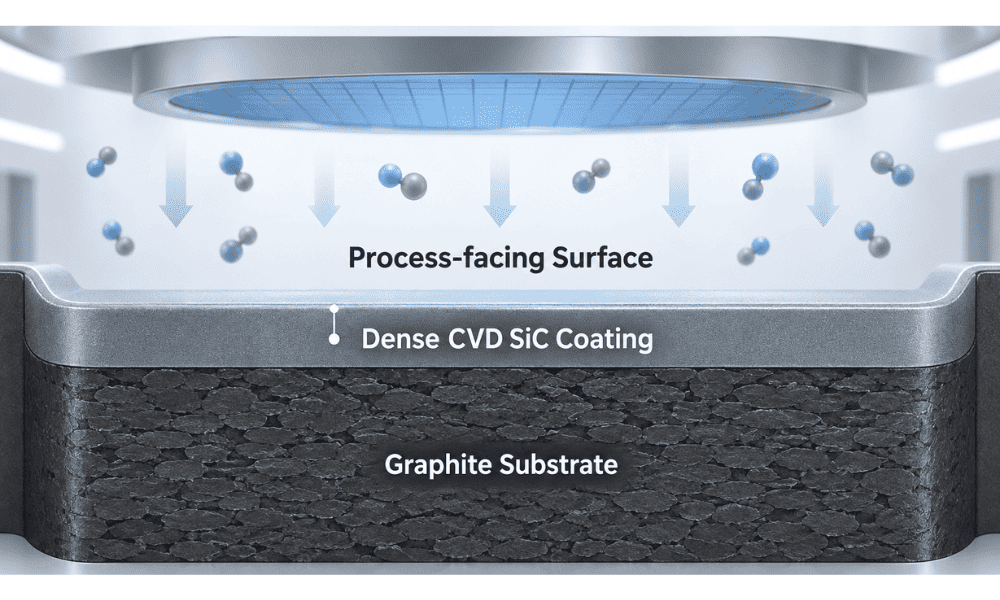

1. پوشش سیلیکون کاربید چیست؟

گرافیت به طور گسترده برای قطعات نیمه هادی منطقه گرم استفاده می شود زیرا قابل ماشینکاری و پایداری حرارتی است. با این حال، گرافیت لخت می‌تواند با گازهای فرآیندی واکنش دهد، اکسید شود، ناخالصی‌ها را آزاد کند یا با تخریب سطح، ذرات تولید کند.

CVD SiC شرایط سطح را تغییر می دهد. کاربید سیلیکون به عنوان یک لایه پلی کریستالی متراکم بر روی بدنه گرافیت ماشینکاری شده رسوب می کند و مانعی بین گرافیت و محیط فرآیند ایجاد می کند.

گاز فرآیندی / ویفر ← سطح سی سی سی سی متراکم CVD ← رابط SiC/گرافیت ← بدنه گرافیت با خلوص بالا

گرافیت بدنه ساختاری، جرم حرارتی و قابلیت ماشینکاری را تامین می کند. SiC سطح رو به فرآیند را فراهم می کند. رابط باید از رسوب، خنک سازی و چرخه های مکرر راکتور زنده بماند.

SGL Carbon پوشش‌های تجاری SiC را به عنوان لایه‌های CVD متراکم، مقاوم در برابر سایش و خوردگی که بر روی گرافیت ایزواستاتیک رسوب کرده‌اند، با کاربردهایی شامل رشد کریستال نیمه‌رسانا، اپیتاکسی سیلیکون/SiC وMOCVD.

به همین دلیل است که قطعات پوشش داده شده با SiC درجه نیمه هادی باید به عنوان ارزیابی شوندسیستم های مواد مهندسی شده، نه صرفاً به عنوان "گرافیت با پوشش".

پوشش سی سی سی سی وی دی در مقابل سی سی جامد

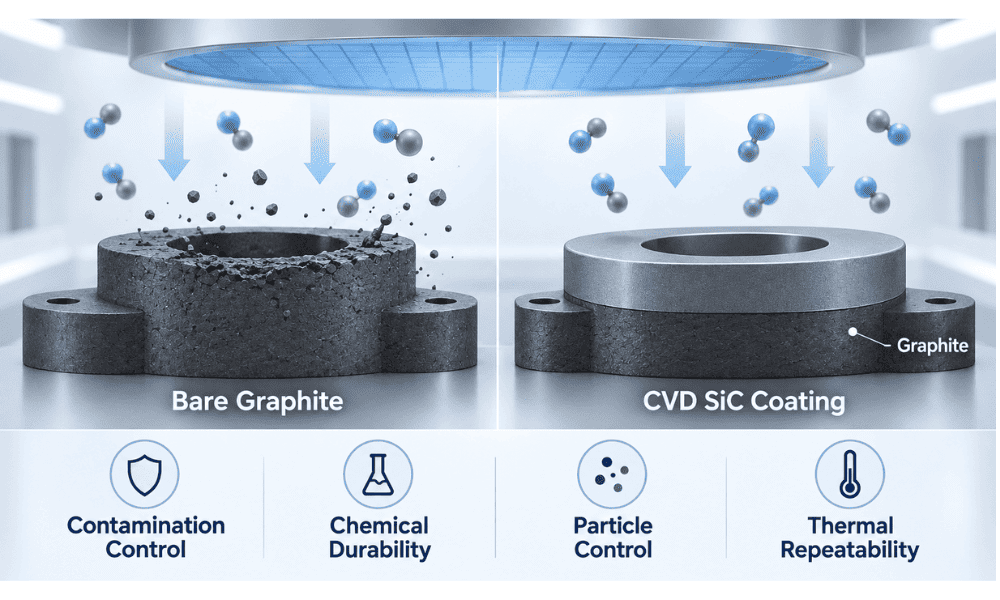

2. چرا گرافیت با SiC در تجهیزات نیمه هادی پوشش داده می شود؟

هدف ترکیب مزیت های تولید و حرارتی گرافیت با سطحی است که برای شرایط نیمه هادی بسیار مناسب تر است.

یک گیره گرافیت یا حامل ویفر را می توان تا تلورانس های محکم و جیب های پیچیده تراشید. سپس CVD SiC از سطح در معرض گازهای فرآیند و تمیز کردن محافظت می کند. این ترکیب چهار نگرانی عمده را برطرف می کند.

کنترل آلودگییک سطح متراکم و با خلوص بالا به جداسازی گرافیت زیرین از محیط ویفر کمک می کند.

دوام شیمیایی.Epitaxy و MOCVD از پیش سازهای تهاجمی و مواد شیمیایی پاک کننده استفاده می کنند. SiC در مقایسه با گرافیت در معرض، مقاومت را بهبود می بخشد.

کنترل ذراتترک ها، لایه برداری یا تخریب سطح می توانند به منابع ذرات تبدیل شوند، بنابراین یکپارچگی پوشش مستقیماً برای تمیزی فرآیند اهمیت دارد.

تکرارپذیری حرارتیگیرنده ها و حامل ها بخشی از میدان حرارتی راکتور هستند. هندسه و وضعیت سطح آنها باید ثابت بماند تا دمای ویفر قابل تکرار باقی بماند.

مرسن دمای بالا، خلاء بالا، پیش سازهای گازی تهاجمی، کنترل آلودگی و مقاومت در برابر اسیدهای پاک کننده را به عنوان الزامات عملیاتی کلیدی برای تجهیزات گرافیت مورد استفاده در اپیتاکسی و MOCVD شناسایی می کند. همچنین سازگاری گرافیت/SiC CTE را برای یکپارچگی پوشش برجسته می کند.

این توضیح می دهد که چرا کیفیت پوشش را نمی توان از آن جدا کردکیفیت گرافیت، دقت ابعاد یا شرایط راکتور. یک لایه SiC عالی از نظر شیمیایی بر روی یک جزء مخدوش یا طراحی ضعیف ممکن است همچنان عملکرد فرآیند ضعیفی را ارائه دهد.

3. پوشش CVD سیلیکون کاربید چگونه تولید می شود؟

یک زنجیره تولید معمولی عبارت است از:

انتخاب گرافیت ← ماشینکاری دقیق ← تصفیه ← آماده سازی سطح ← CVD SiC ← بازرسی

گرافیت برای خلوص، ریزساختار و رفتار حرارتی انتخاب می شود، سپس قبل از پوشش دهی، ماشین کاری می شود زیرا صافی، عمق پاکت و هندسه لبه بر ابعاد نهایی و یکنواختی پوشش تأثیر می گذارد.

در طول CVD، پیش سازهای گازی وارد یک راکتور با دمای بالا می شوند. گونه های فعال به سطح گرافیت می رسند، جایی که SiC هسته می شود و به یک لایه پیوسته رشد می کند.

SGL Carbon به طور عمومی دمای رسوب SiC را تقریباً تقریباً گزارش می کند1200-1300 درجه سانتیگرادبرای فرآیند پوشش تجاری آن β-SiC یا 3C-SiC مکعبی را برای یک سیستم پوشش گزارش می کند.

تحقیقات اخیر بر روی گیرنده‌های گرافیت با پوشش CVD-SiC بیشتر نشان می‌دهد که ساختار پوشش به شدت به شرایط پردازش بستگی دارد.

یک 2026گزارش های علمیمطالعه رسوب از1100 تا 1350 درجه سانتی گرادهمراه با تغییرات در فشار و نسبت H2/MTS. محققان تغییرات قابل توجهی را در مورفولوژی پوشش، زبری، استوکیومتری و سختی مشاهده کردند که نشان دهنده رابطه بین:

پارامترهای CVD → ریزساختار SiC → ویژگی های پوشش → عملکرد اجزا.

درس مهم مهندسی این است"CVD SiC" یک ماده ثابت نیست.

مشخصاتی مانند:

"پوشش 100 میکرومتر SiC"

فقط ضخامت را توصیف می کند.

به طور کامل تعریف نمی کند:

l خلوص؛

l تخلخل؛

l ساختار دانه؛

l زبری سطح؛

l یکنواختی پوشش؛

l کیفیت رابط؛

l استرس پسماند

برای تجهیزات نیمه هادی، این عوامل ممکن است به اندازه ضخامت اسمی مهم باشند.

عیوب رایج پوشش

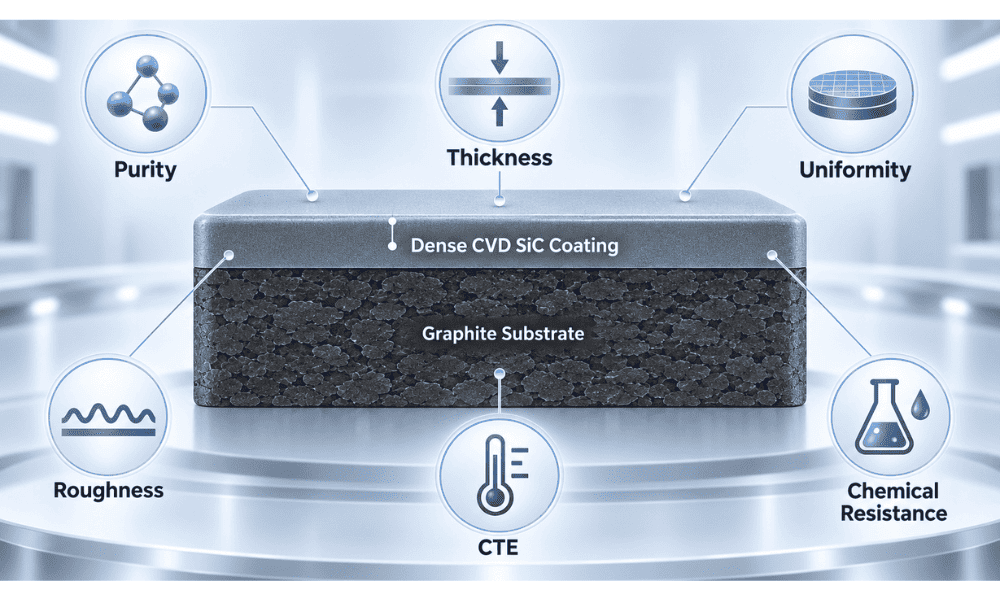

4. کدام خواص پوشش SiC بیشتر اهمیت دارد؟

برای استفاده از نیمه هادی ها، مفیدترین خواص مربوط به کنترل آلودگی، پایداری فرآیند و طول عمر قطعه است.

به عنوان یک معیار تجاری عمومی، SGL Carbon برای یک پوشش SiC چگالی ظاهری تقریباً گزارش می‌کند.3.2 گرم در سانتی متر مکعب، سختی از40 گیگا پاسکال، انبساط حرارتی از4.3 × 10^-6 K^-1از 100 تا 600 درجه سانتیگراد و ضخامت پوشش معمولی100 میکرومتر. این مقادیر نمونه هایی هستند تا مشخصات نیمه هادی جهانی.

دو پارامتر شایسته توجه ویژه هستند:ضخامت پوشش و CTE.

1. پوشش SiC ضخیم تر به طور خودکار بهتر نیست.

ضخامت اضافی ممکن است یک مانع محافظ بزرگتر ایجاد کند، اما همچنین ممکن است ابعاد اجزا را تغییر دهد و تنش پسماند انباشته را افزایش دهد. این برای گیرنده ها مهم می شود وحامل های ویفرکه در آن عمق پاکت، صافی و هندسه لبه برای فرآیند بسیار مهم است.

2. تطبیق CTE به همان اندازه مهم است.

SiC در دمای بالا رسوب می‌کند و سپس همراه با بستر گرافیت سرد می‌شود. اگر SiC و گرافیت به طور متفاوت منبسط و منقبض شوند، تنش مکانیکی در نزدیکی رابط ایجاد می شود.

یک مسیر شکست ساده شده عبارت است از:

عدم تطابق CTE ← تنش باقیمانده ← میکروترک ← انتشار ترک ← لایه لایه شدن ← ذرات / گرافیت در معرض

این مکانیسم توضیح می دهد که چرا شکست پوشش همیشه نمی تواند به سادگی با افزایش ضخامت حل شود.

یک 2026سرامیک بین المللیمطالعه به طور خاص SiC رسوب شده روی گرافیت را در دمای 1260 درجه سانتی گراد، 1280 درجه سانتی گراد و 1320 درجه سانتی گراد بررسی کرد و نشان داد که دمای رسوب بر ریزساختار و چسبندگی سطحی تأثیر می گذارد.

بنابراین، کیفیت پوشش را باید با ترکیب موارد زیر ارزیابی کرد:

خلوص + ریزساختار + یکنواختی + یکپارچگی رابط + هندسه

به جای ضخامت به تنهایی.

5. گرافیت با پوشش SiC کجا استفاده می شود، و چگونه باید انتخاب شود؟

قوی ترین کاربردها اجزایی هستند که با دمای بالا، شیمی واکنشی و الزامات سختگیرانه در سطح ویفر روبرو هستند.

1. اپیتاکسی سیلیکون

گیرنده‌های گرافیتی با پوشش SiC از ویفرها در حین مشارکت در انتقال حرارت پشتیبانی می‌کنند. صافی، هندسه پاکت، یکنواختی پوشش و وضعیت سطح می تواند بر دمای ویفر و یکنواختی اپیتاکسیال تأثیر بگذارد.

بنابراین پوشش بخشی از یک سیستم حرارتی گسترده تر است:

بخاری / منبع انرژی ← پذیرنده ← مرز حرارتی ویفر ← دمای ویفر ← رشد اپیتاکسیال

2. اپیتاکسی کاربید سیلیکون

اپیتاکسی SiC نیازمندی های ویژه ای را برای مواد میدان حرارتی ایجاد می کند. گیرنده‌ها، حلقه‌ها و اجزای مرتبط باید پایداری شیمیایی، آلودگی کم و سازگاری ابعادی را از طریق عملیات مکرر در دمای بالا حفظ کنند.

3. GaN و LED MOCVD

حامل های ویفر MOCVD و پلت فرم های ماهواره ای در محیط های غنی از پیش سازها که در آن توزیع دمای حامل بر شرایط رشد در سراسر ویفر تأثیر می گذارد، کار می کنند.

تغییرات در هندسه حامل یا وضعیت سطح ممکن است به تغییرات در موارد زیر کمک کند:

l دمای ویفر؛

l نرخ رشد؛

l ضخامت فیلم؛

l ترکیب؛

l یکنواختی ویفر به ویفر

مرسن به طور خاص گرافیت با پوشش SiC با خلوص بالا، رفتار حرارتی یکنواخت، مقاومت در برابر گازهای تهاجمی و دوام در برابر تمیز کردن شیمیایی درجا را به عنوان الزامات مهم برای کاربردهای اپیتاکسی معرفی می کند.

4. سایر فرآیندهای با دمای بالا

RTP/RTA، CVD، ALD و سایر اجزای میدان حرارتی انتخابی نیز ممکن است از گرافیت پوشش داده شده با SiC استفاده کنند که دما، شیمی، خطر آلودگی و هندسه آن را توجیه کند.

انتخاب باید با شروع شودراکتور و فرآیند، یک مشخصات پوشش عمومی نیست.

تعریف کنید:

l مدل فرآیند و راکتور؛

l اندازه ویفر؛

l دمای عملیاتی؛

l گازهای فرآیند و تمیز کردن؛

l ترسیم جزء؛

l نیاز گرافیت؛

l ابعاد بحرانی و مسطح بودن؛

l ضخامت پوشش؛

l زبری سطح؛

l الزامات بازرسی

مفیدترین RFQ یک سوال اصلی را مطرح می کند:

این جزء در داخل راکتور چه کاری باید انجام دهد؟

سپس پوشش SiC را می توان حول هدف واقعی به جای یک پارامتر ماده جدا شده مهندسی کرد.

برای اپیتاکسی و MOCVD، هدف صرفاً ماندگارترین پوشش نیست. این جزء قادر به پشتیبانی است:

دمای پایدار ویفر + آلودگی کم + تولید ذرات کم + رشد قابل تکرار + عمر خدمات قابل پیش بینی

6. سوالات متداول

1. هدف اصلی از پوشش کاربید سیلیکون بر روی گرافیت چیست؟

این یک سطح فرآیند با خلوص بالا و مقاوم در برابر مواد شیمیایی ایجاد می کند در حالی که قابلیت ماشینکاری و مزایای حرارتی بدنه گرافیت را حفظ می کند.

2. چرا از CVD برای پوشش SiC استفاده می شود؟

CVD به SiC اجازه می دهد تا مستقیماً روی سطوح پیچیده گرافیت رشد کند و کنترل ساختار پوشش، ضخامت و یکنواختی را در زمانی که فرآیند رسوب گذاری به درستی مهندسی شده باشد، فراهم می کند.

3. آیا پوشش SiC ضخیم تر همیشه بهتر است؟

خیر. ضخامت باید در برابر تنش پسماند، تحمل ابعادی، هندسه اجزا و شرایط سرویس متعادل باشد.

4. چه چیزی باعث می شود که پوشش SiC ترک بخورد یا لایه لایه شود؟

عوامل مشترک شامل عدم تطابق گرافیت/SiC CTE، تنش پسماند، نقص رابط، شرایط رسوب نامناسب و چرخه حرارتی مکرر است.

5. چه اطلاعاتی برای RFQ گرافیت با پوشش SiC مورد نیاز است؟

نقشه، مدل راکتور، فرآیند، اندازه ویفر، دمای عملیاتی، گازهای فرآیند و تمیز کردن، نیاز گرافیت، مشخصات پوشش، تحمل‌های بحرانی، معیارهای بازرسی و کمیت را ارائه دهید.

به یک قطعه گرافیتی با پوشش SiC سفارشی CVD نیاز دارید؟

VeTek Semiconductor اجزای گرافیتی با پوشش SiC را برای اپیتاکسی نیمه هادی و کاربردهای پردازش در دمای بالا فراهم می کند.

مدل راکتور، نقشه‌های اجزا، الزامات گرافیت، مشخصات پوشش، شرایط عملیاتی و معیارهای بازرسی را برای بحث در مورد راه‌حل مناسب به اشتراک بگذارید.

درخواست مشاوره فنی| طرح خود را ارسال کنید

محدوده محصولات پوشش کاربید سیلیکون ما را کاوش کنید.

مراجع

1. کربن SGL. پوشش های SiC SIGRAFINE®.داده های فنی و اطلاعات کاربردی برای پوشش های CVD SiC روی گرافیت ایزواستاتیک.

2. مرسن. تجهیزات فرآیند نیمه هادی - گرافیت فوق العاده خالص با پوشش سیلیکون کاربید.اطلاعات فنی برای برنامه های epitaxy و MOCVD.

3. Huo, Y., Qin, S., Chen, Y., et al. "مطالعه همبستگی فرآیند-ساختار-ویژگی در پوشش های CVD-SiC بر روی بسترهای گرافیت."گزارش های علمی، جلد. 16، ماده 4150، 2026.
