کاربید سیلیکون (SiC) اکنون زیربنای بسیاری از پیشرفت‌هایی است که در پیشرانه‌های خودروهای الکتریکی، مبدل‌های انرژی تجدیدپذیر و ماژول‌های قدرت فرکانس بالا دیده می‌شود. اقتصاد ساخت و عملکرد دستگاه هر دو به بزرگ شدن ابعاد کریستال SiC، افزایش بازده دسته ای و سرکوب جمعیت نقص بستگی دارد. رسیدن به این اهداف بیشتر از دستور العمل های فرآیندی دقیق است. یکپارچگی و طول عمر مواد میدان حرارتی به همان اندازه تعیین کننده می شود، به ویژه با توجه به شرایط تهاجمی در داخل کوره های حمل و نقل بخار فیزیکی (PVT).

در میان گزینه های مهندسی سطح برای قطعات گرافیت، رسوب بخار شیمیایی (CVD) کاربید تانتالم (TaC) کشش قابل اندازه گیری را به دست آورده است. این پوشش به سادگی از بستر محافظت نمی کند. به طور فعال شیمی سطح و پاسخ حرارتی اجزایی را که سخت ترین خدمات را مشاهده می کنند، اصلاح می کند.

پوشش TaC در داخل یک کوره PVT چه می کند؟

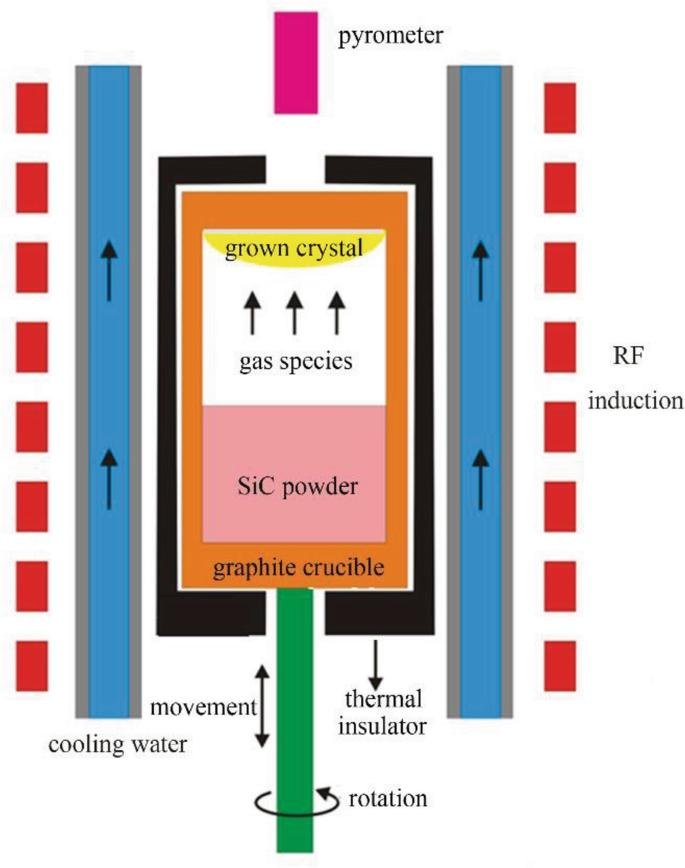

رشد PVT با تصعید مواد اولیه SiC بالای 2000 درجه سانتیگراد ادامه می یابد. گونه‌های بخار حاصل به سمت یک کریستال بذر خنک‌تر حرکت می‌کنند، جایی که تراکم و تبلور مجدد به تدریج بول را می‌سازد. یک دویدن می تواند صدها ساعت طول بکشد. در طول این بازه، هر سطح گرافیت - دیواره های بوته، نگهدارنده دانه، حلقه های راهنما - با بخار غنی از سیلیکون ثابت، گرادیان های حرارتی شدید و تنش های مکانیکی ناشی از عدم تطابق انبساط حرارتی مواجه می شود.

بدون لایه های محافظ، گرافیت دو مسیر تخریب موازی را طی می کند. یکی فیزیکی است: فرسایش سطحی ذرات ریز کربن را در جریان بخار آزاد می کند. دیگری شیمیایی است: بخار سیلیکون با گرافیت واکنش می دهد و SiC فرار یا دیگر گونه های واسطه را تشکیل می دهد و به تدریج دیواره اجزا را نازک می کند. هر دو مسیر، خوشه‌های کربن یا ناخالصی‌های فلزی را به کریستال در حال رشد وارد می‌کنند و هر دو عمر مفید مبلمان گران‌قیمت کوره را کوتاه می‌کنند.

پوشش CVD TaC این مکانیسم ها را قطع می کند. لایه پوشش به صورت استوکیومتری کنترل می شود، بدون سوراخ سوزنی، و به بستر گرافیت می چسبد. این یک صفحه بی اثر شیمیایی به بخار با دمای بالا نشان می دهد، بنابراین گرافیت زیرین هرگز مستقیماً با محیط واکنش تماس نمی گیرد. این جدایی اساساً مسیر آلودگی را تغییر می دهد.

بهبودهای مشاهده شده در کیفیت کریستال

پرورش دهندگان کریستال اغلب گزارش می دهند که اجزای پوشش داده شده با TaC با تعداد کمتر ذرات کربن و انتهای میکرولوله مرتبط است. توضیح در توانایی پوشش برای حفظ یک وضعیت سطح ثابت در طول اجراهای متعدد نهفته است. گرافیت بدون پوشش در طول زمان تغییر می کند - تخلخل آن افزایش می یابد، انتشار آن تغییر می کند و توزیع دمای محلی آن تغییر می کند. این تغییرات تدریجی تقارن میدان حرارتی ضروری برای رشد شعاعی یکنواخت را بر هم می زند.

در مقابل، یک میدان حرارتی پایدار، شیب دمایی محوری و شعاعی را که برای رشد کنترل‌شده جریان پله‌ای روی سطح بذر لازم است، حفظ می‌کند. با پوشش TaC، داخل بوته هندسه اولیه و انتشار حرارتی خود را در چرخه‌های رشد بیشتر حفظ می‌کند. نتیجه توزیع دقیق‌تر معیارهای کیفیت کریستال از اجرا تا اجرا است که به طور مستقیم کسری از ویفرهای قابل استفاده در هر بول را افزایش می‌دهد.

افزایش طول عمر قطعات و هزینه عملیاتی

مورد اقتصادی برای پوشش TaC اغلب به افزایش طول عمر بستگی دارد. اجزای گرافیت در فرم بدون پوشش ممکن است پس از 10 تا 20 دوره رشد، بسته به مشخصات دمایی خاص و مدت اجرا، نیاز به تعویض داشته باشند. معادل‌های پوشش‌داده‌شده با TaC، در عملیات کوره‌های مستند، به طور معمول 2 تا 3 برابر عمر مفید قبل از کاهش وزن قابل اندازه‌گیری یا زبری سطح را به دست می‌آورند.

این دوام از نقطه ذوب بالای پوشش (بیش از 3800 درجه سانتیگراد) و ضریب انتشار کم آن برای کربن و سیلیکون ناشی می شود. حتی در دمای 2200 درجه سانتیگراد، انتشار میانی در سطح مشترک پوشش- بستر ناچیز باقی می ماند. پوشش تحت چرخه حرارتی نمی ریزد، پوسته پوسته نمی شود، مشروط بر اینکه پارامترهای رسوب CVD به درستی بهینه شده باشند. فواصل طولانی‌تر بین تعویض قطعات به چرخه‌های خنک‌کردن-گرم کردن کوره کمتر، کار کمتر برای جدا کردن و مونتاژ مجدد و مصرف کمتر ذخایر گرافیتی با خلوص بالا منجر می‌شود.

مشخصات خلوصی که برای نیمه هادی ها مهم است

برای SiC درجه دستگاه، ناخالصی‌های فلزی در سطوح قسمت در میلیون می‌توانند طول عمر حامل و ولتاژ شکست را کاهش دهند. بنابراین خود پوشش باید با نیمه هادی سازگار باشد. CVD TaC پردازش شده از پیش سازهای با خلوص بالا به خلوص مستند 99.999841٪ دست می یابد. این رقم تصادفی نیست: این نشان دهنده کنترل عمدی بر تصفیه گاز پیش ساز، تمیزی راکتور و مدیریت پس از رسوب گذاری است. در این سطح خلوص، هر گونه فلزی که ممکن است از پوشش به فاز بخار منتشر شود، برای مدت زمان رشد معمولی زیر حد تشخیص تحلیلی باقی می‌ماند.

قطعات گرافیتی که معمولاً پوشش داده می شوند

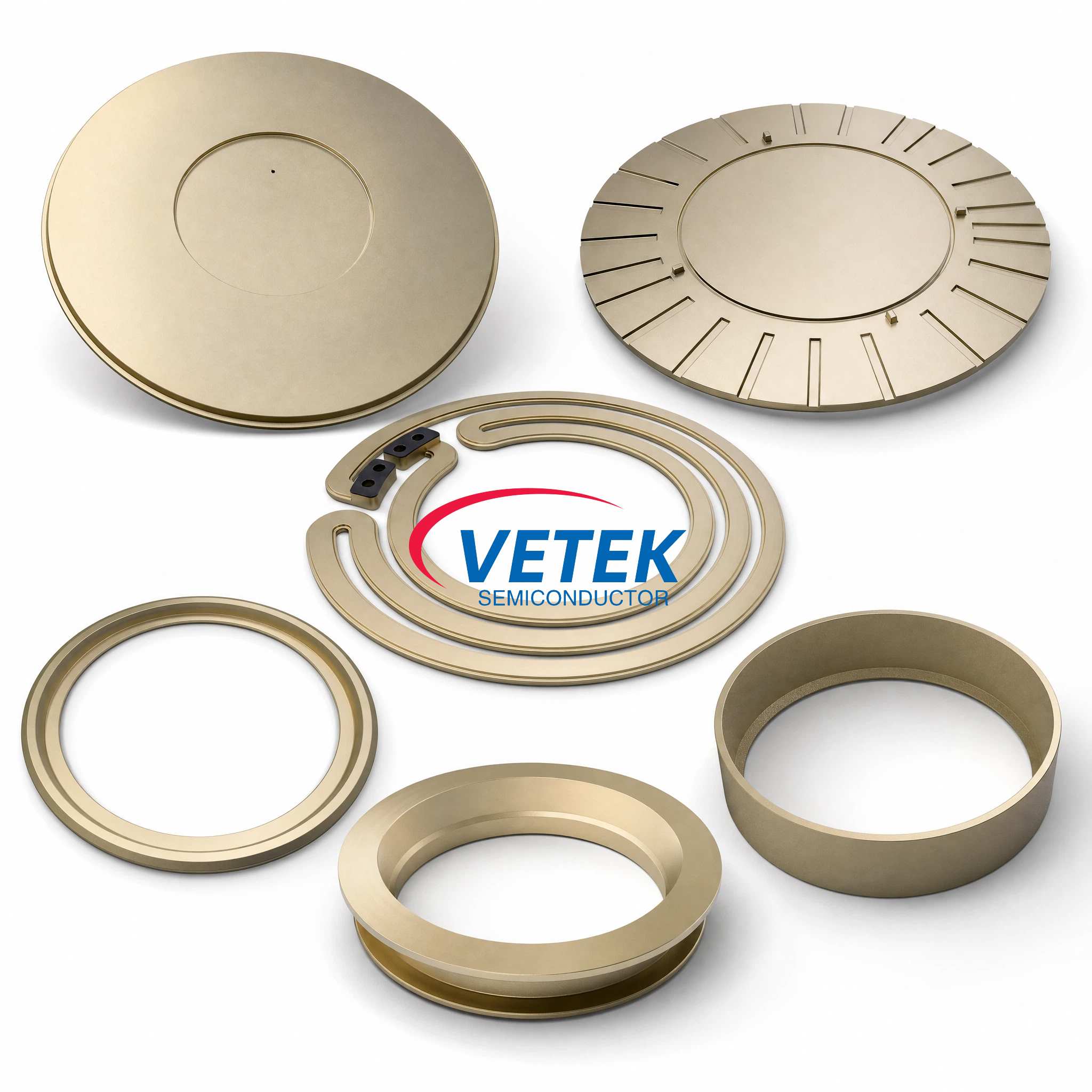

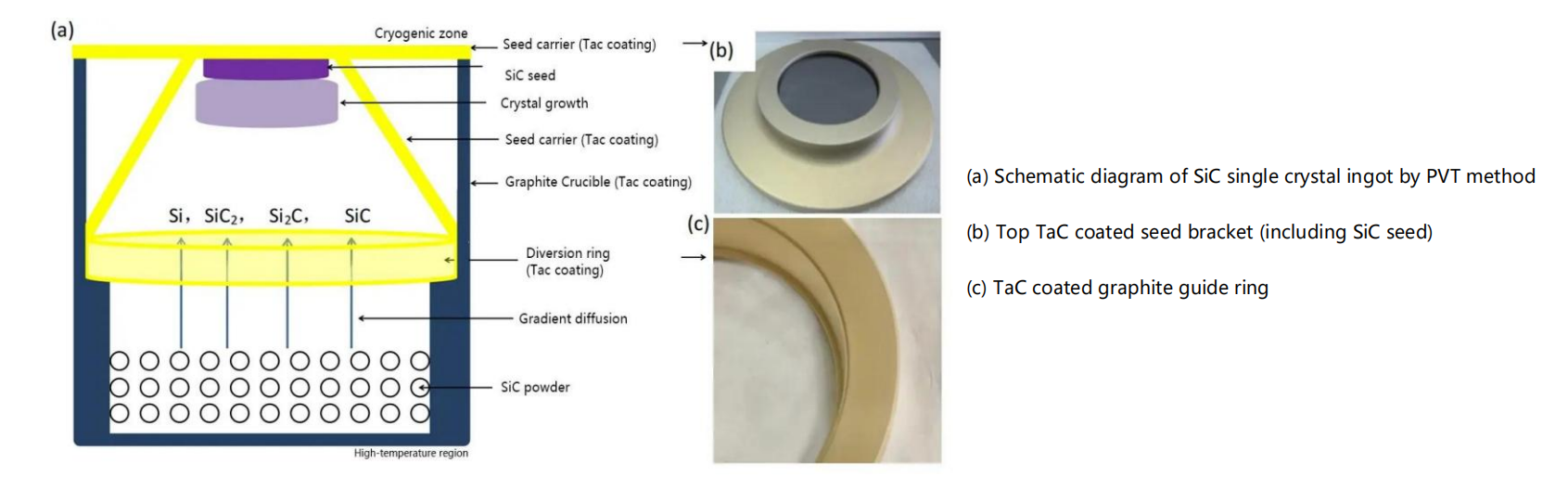

میدان های حرارتی PVT معمولاً شامل پنج تا هشت جزء گرافیت مجزا هستند که می توانند از کاربرد TaC بهره مند شوند:

بوته هایی که حاوی پودر منبع SiC هستند و بالاترین دما را حفظ می کنند.

نگهدارنده های بذر، که کریستال بذر را نصب می کنند و نیاز به تماس حرارتی دقیق دارند.

حلقه های راهنما، که مسیر جریان بخار را به سمت دانه شکل می دهند.

حلقه های بوته و اسپیسرها که فاصله بین منبع و بذر را مشخص می کنند.

سپرهای عایق اضافی یا پست های پشتیبانی در طرح های خاص کوره.

پوشش دادن تمام یا بیشتر این قسمت ها به جای داشتن سطوح پوشش داده شده و بدون پوشش مخلوط که می تواند عدم تقارن های حرارتی یا شیمیایی موضعی ایجاد کند، یک وضعیت سطحی ثابت در سرتاسر منطقه داغ ایجاد می کند.

چرا CVD به جای سایر روش های رسوب گذاری؟

همه پوشش های TaC یکسان عمل نمی کنند. پاشش پلاسما یا مسیرهای سیمان کردن بسته لایه‌های ضخیم‌تری را تولید می‌کند، اما با تخلخل بالاتر، چسبندگی ضعیف‌تر و خطر بیشتر پوسته شدن در اثر شوک حرارتی. CVD خود را با رشد اتم به اتم پوشش از پیش سازهای فاز بخار متمایز می کند. این ریزساختارهای کاملاً متراکم با اندازه دانه در حدود چند میکرومتر و یکنواختی ضخامت در ± 5 میکرومتر در سراسر اجزای مساحت بزرگ ایجاد می کند.

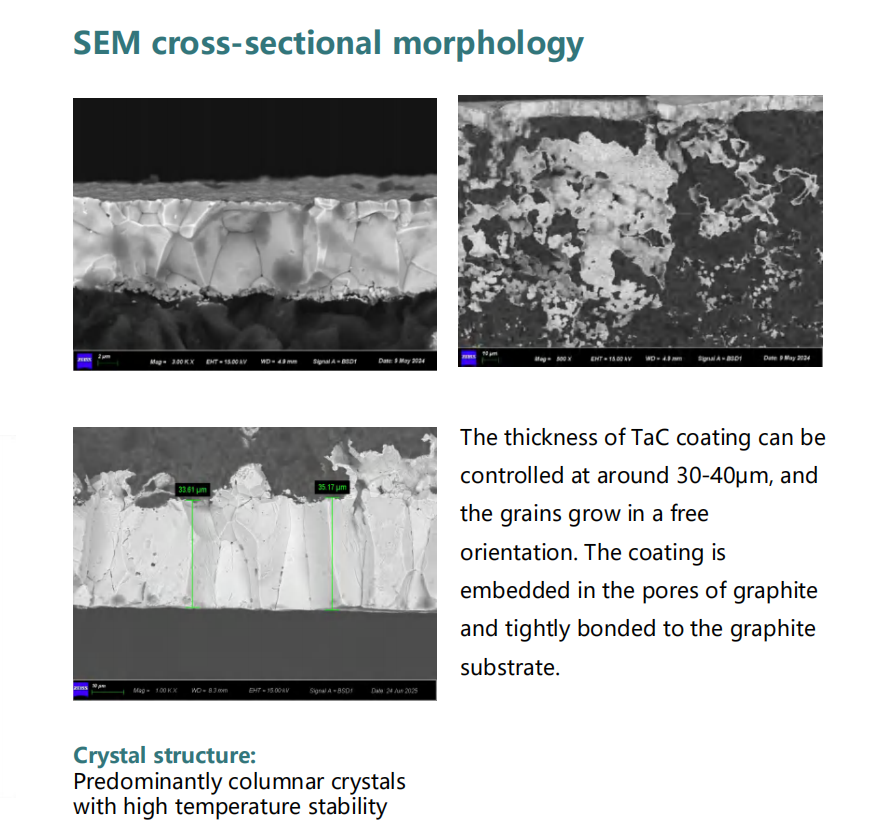

ضخامت استاندارد CVD TaC در 5 ± 30 میکرومتر برای اکثر بوته ها و نگهدارنده های PVT مشخص شده است. برای کوره‌هایی که چرخه‌های طولانی یا دمای پیک بالاتر را اجرا می‌کنند، ضخامت سفارشی تا 40 میکرومتر می‌تواند اعمال شود. پوشش‌های ضخیم‌تر طول مانع انتشار را افزایش می‌دهند، اما به تطبیق دقیق با ضریب انبساط حرارتی بستر گرافیت برای جلوگیری از تنش سطحی نیاز دارند - عاملی که در طراحی فرآیند CVD به خوبی مشخص می‌شود.

ملاحظات عملی برای پذیرش

تسهیلاتی که از اجزای بدون پوشش به اجزای پوشش داده شده با TaC تغییر می کنند باید تنظیماتی را در کنترل دما پیش بینی کنند. این پوشش میزان انتشار سطح را تغییر می دهد، که می تواند قرائت های پیرومتر یا کالیبراسیون توان به دما را بین 20 تا 50 درجه سانتی گراد تغییر دهد. این تغییر قابل پیش بینی و تکرار است، بنابراین یک کالیبراسیون کوتاه برای ایجاد مجدد نقاط تنظیم حرارتی صحیح کافی است. پس از آن جبران اولیه، سیستم پوشش‌داده‌شده نسبت به همتای بدون پوشش خود در سراسر اجراها به‌طور ثابت‌تری رفتار می‌کند و نیاز به تنظیم در هر اجرا را کاهش می‌دهد.

نتیجه گیری

تولید SiC مبتنی بر PVT، تقاضاهای خارق‌العاده‌ای را برای اجزای میدان حرارتی گرافیت ایجاد می‌کند. پوشش CVD TaC این نیازها را از طریق چهار اثر به هم پیوسته برطرف می‌کند: انتشار ذرات کربن را سرکوب می‌کند، حمله سیلیکون به زیرلایه را مسدود می‌کند، تقارن میدان حرارتی را در توالی‌های طولانی اجرا حفظ می‌کند و فواصل تعویض اجزا را طولانی‌تر می‌کند. این نتایج مجموعاً خلوص کریستال را بهبود می بخشد، بازده قابل استفاده در هر بول را افزایش می دهد و سهم هزینه هر ویفر از قطعات مصرفی را کاهش می دهد. همانطور که اندازه ویفر SiC به سمت 200 میلی متر حرکت می کند و الزامات تراکم نقص بیشتر می شود، استفاده از پوشش های مهندسی شده مانند TaC احتمالاً از یک گزینه به مشخصات پایه در خطوط تولید پیشرفته گسترش می یابد.
