WuYi TianYao New Material Tech.Co., Ltd.
WuYi TianYao New Material Tech.Co.,Ltd. که در سال 2016 تاسیس شد، ارائه دهنده پیشرو مواد پوشش پیشرفته برای صنعت نیمه هادی است. بنیانگذار ما، کارشناس سابق موسسه مواد آکادمی علوم چین، این شرکت را با تمرکز بر توسعه راه حل های پیشرفته برای صنعت تاسیس کرد.

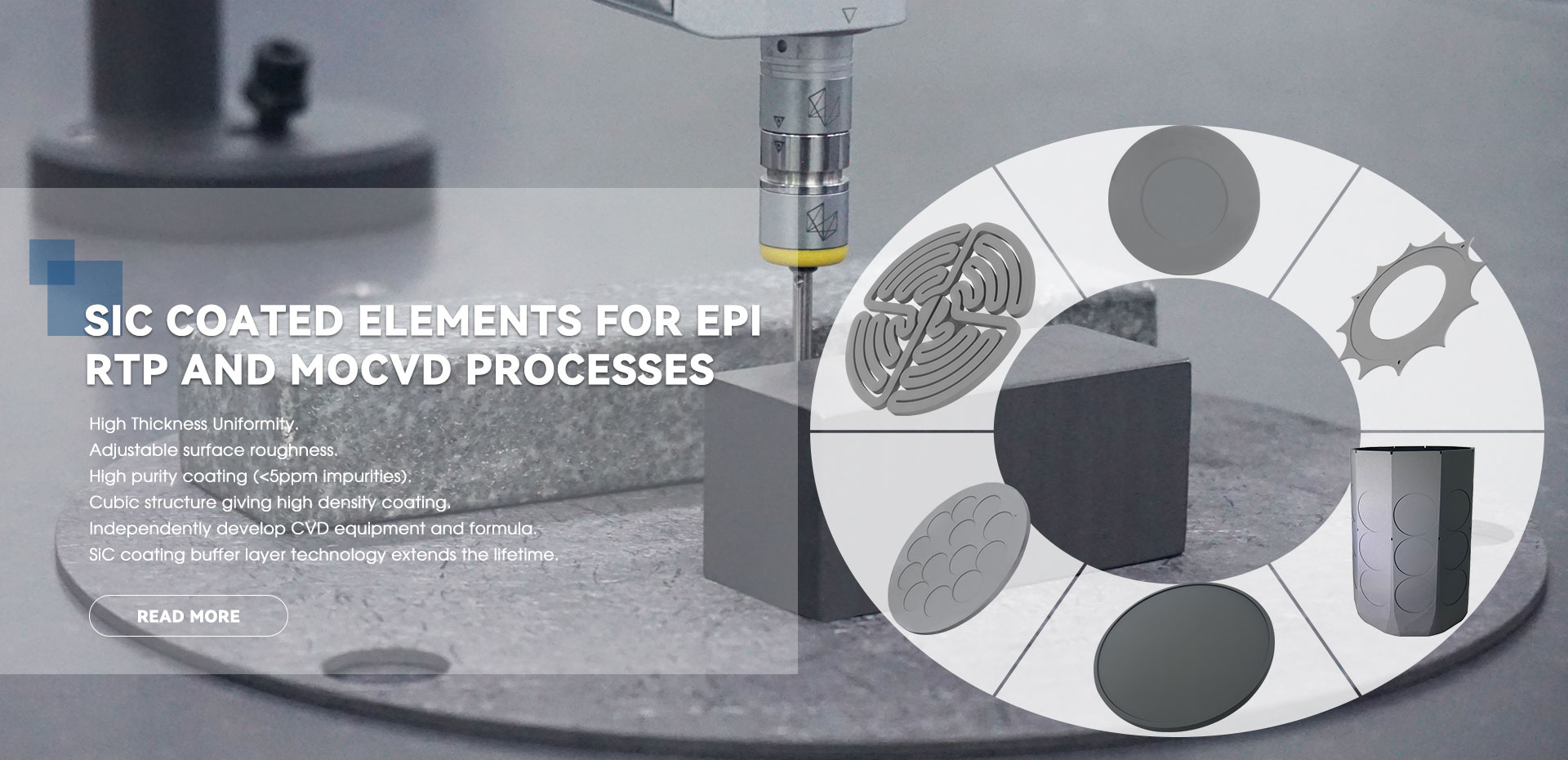

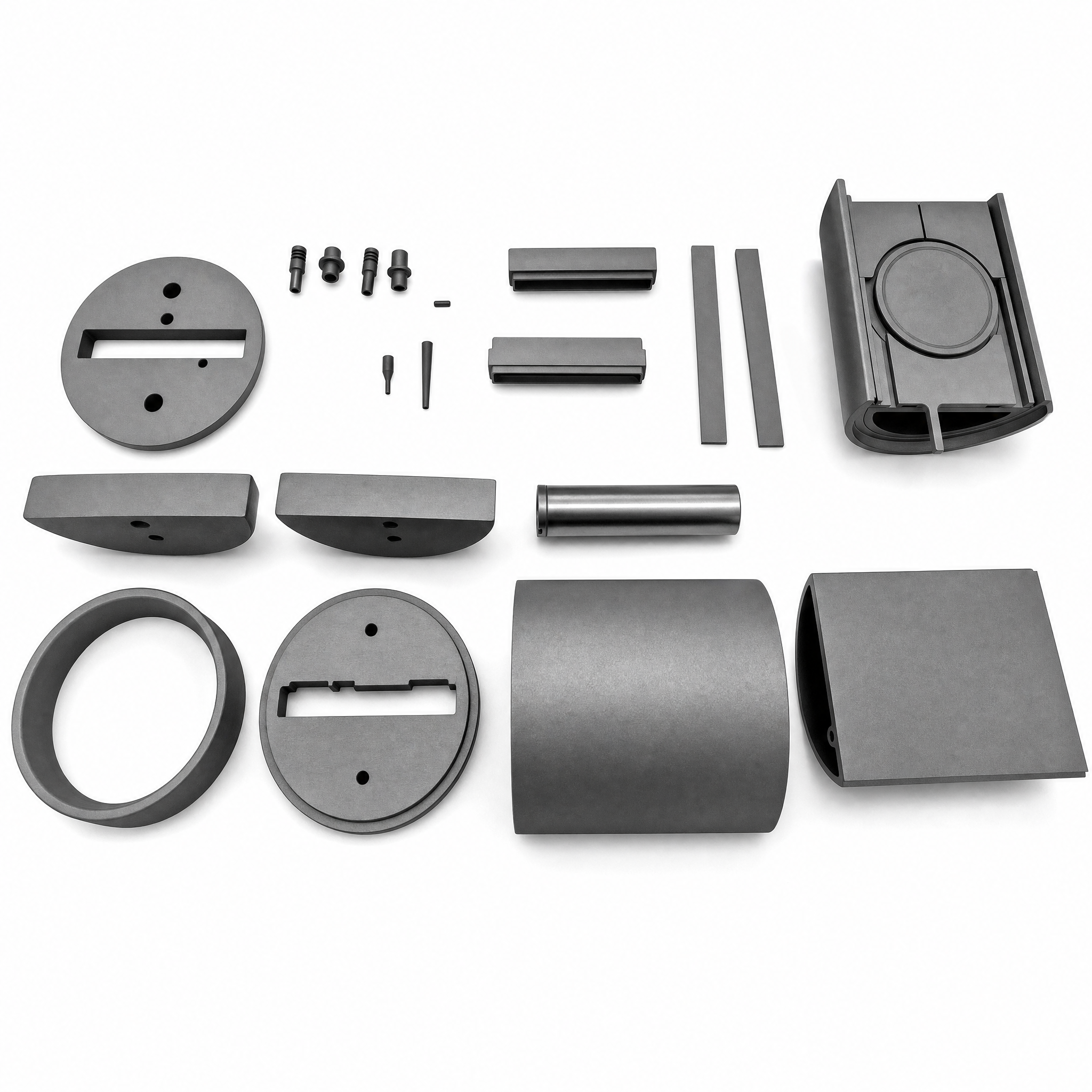

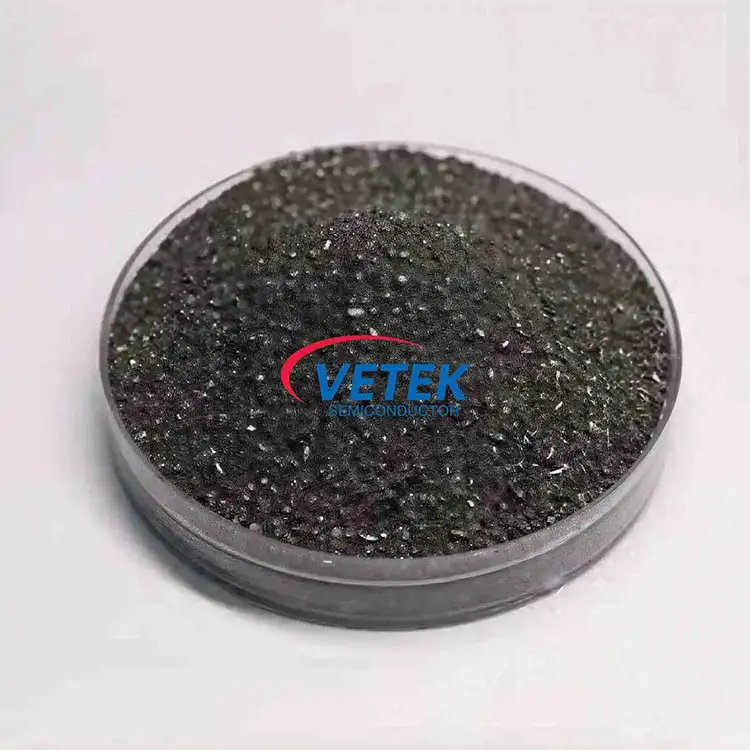

محصولات اصلی ما شاملپوشش های کاربید سیلیکون CVD (SiC)., پوشش های کاربید تانتالیوم (TaC), SiC فله، پودرهای SiC و مواد SiC با خلوص بالا. محصولات اصلی شامل گیرنده گرافیت با پوشش SiC، حلقه های پیش گرم، حلقه انحراف با پوشش TaC، قطعات نیمه ماه و غیره است، خلوص زیر 5ppm است، می تواند نیازهای مشتری را برآورده کند.

150

کارمندان

12

خطوط تولید

2

پایه های تولید

2

مراکز تحقیق و توسعه

بیشتر ببینید
VeTek حرفه ای پوشش کاربید سیلیکون، پوشش کاربید تانتالم، تولید کننده و تامین کننده گرافیت ویژه در چین است. شما می توانید مطمئن باشید که محصولات را از کارخانه ما خریداری کنید و ما خدمات پس از فروش با کیفیت را به شما ارائه خواهیم داد.

خدمات ما

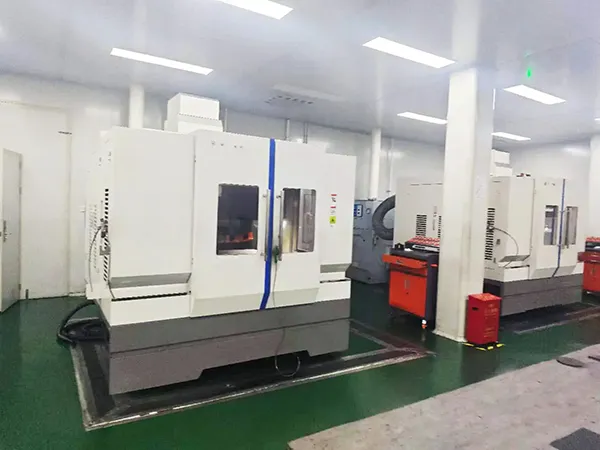

CNC Machining

ماشینکاری CNC

Material Sintering

تف جوشی مواد

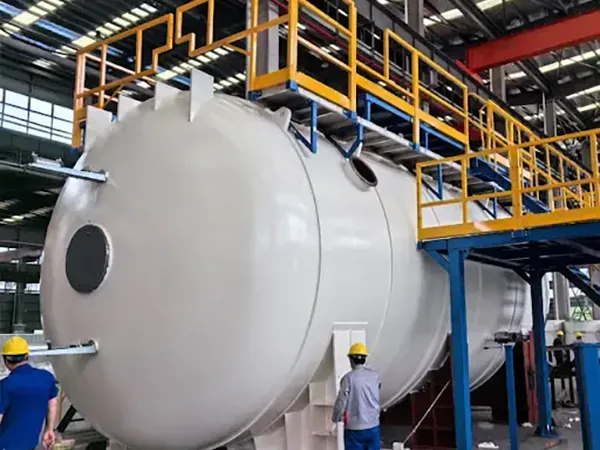

Material Purification

تصفیه مواد

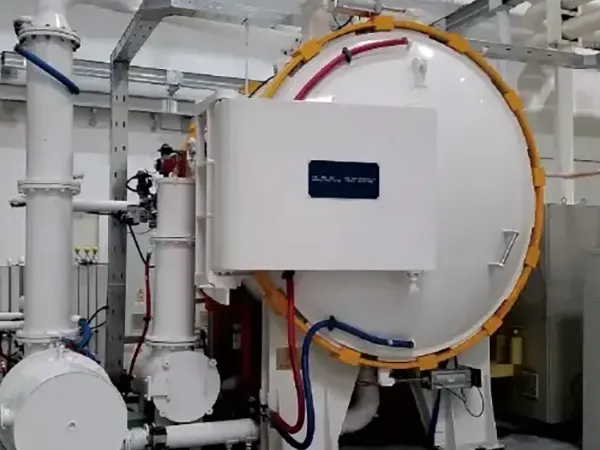

CVD Coating

پوشش CVD

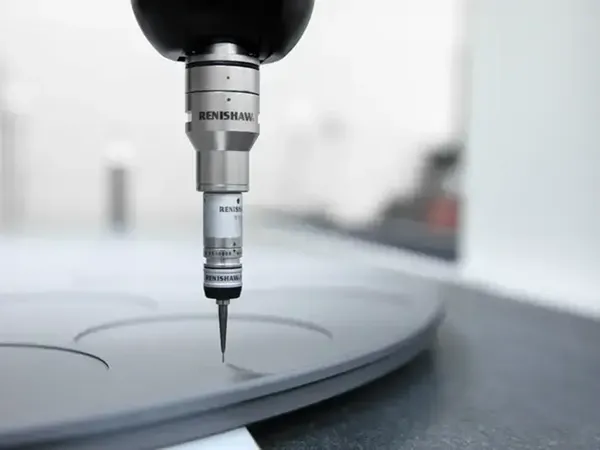

Material Testing

تست مواد

مزایای ما

مواد پیشرفته آینده را تغییر می دهند. با هدف تبدیل شدن به پیشروترین مبتکر مواد نیمه هادی در سراسر جهان.

Advanced Equipment & Testing Capacity

تجهیزات پیشرفته و ظرفیت تست

ما 12 خط تولید پیشرفته را با بیش از 80 مجموعه تجهیزات بازرسی و CVD پیشرو در صنعت راه اندازی می کنیم تا از تولید انبوه پایدار و کنترل کیفیت دقیق اطمینان حاصل کنیم.

Dual R&D Centers & Deep Expertise

مراکز تحقیق و توسعه دوگانه و تخصص عمیق

پلتفرم‌های تحقیق و توسعه دوگانه ما که توسط یک پروفسور سابق CAS با سرمایه‌گذاری سالانه 30%+ در تحقیق و توسعه تأسیس شد، شکاف بین تحقیقات مکانیزم اساسی و افزایش مقیاس صنعتی را با موفقیت پر می‌کند.

Strategic Industry Recognition

شناسایی استراتژیک صنعت

VeTek Semiconductor به عنوان یک شرکت راهنما شناخته شده در زنجیره صنعت مدارهای مجتمع، سرمایه گذاری های استراتژیک سرمایه ای را از چندین رهبر نیمه هادی های فهرست شده دریافت کرده است.

High-Purity & High-Barrier Solutions

راه حل های با خلوص بالا و مانع بالا

ما پوشش‌ها و اجزای CVD با خلوص بالا و مقاوم در برابر دما را ارائه می‌کنیم که به طور موثر طول عمر سرویس را افزایش می‌دهد و هزینه‌های تولید را برای مشتریان نیمه‌رسانا و PV جهانی بهینه می‌کند.

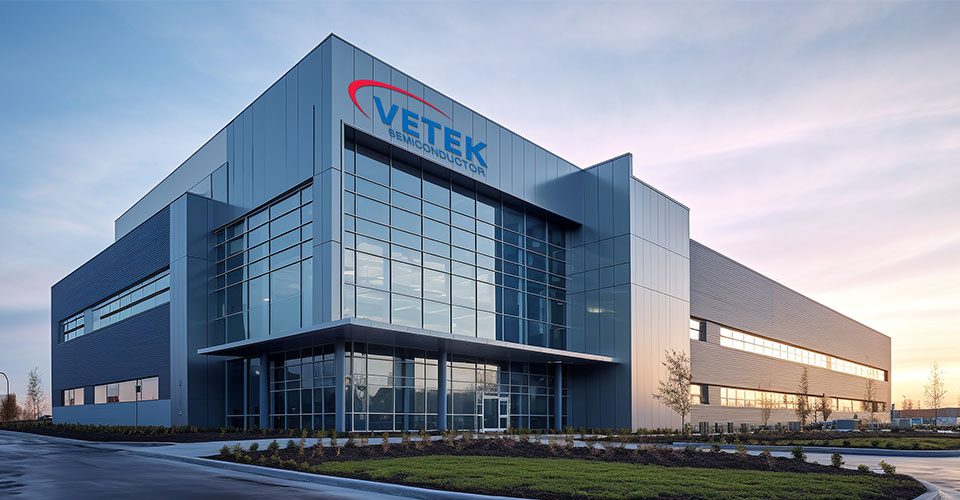

معرفی کارخانه

VeTek Semiconductor مراکز تحقیق و توسعه دوگانه را اداره می کند و قابلیت های تحقیق و توسعه و تولید را یکپارچه می کند. در حال حاضر دارای 2 پایگاه تولید، 12 خط تولید، 150+ کارمند، تحقیق و توسعه بیش از 30٪ است، تیم ما بر فناوری، تولید، فروش و مدیریت عملیات تمرکز دارد و توانایی جامع قوی دارد. طرح محصول عمدتاً در صنایع LED، مدار مجتمع IC، نیمه هادی نسل سوم، فتوولتائیک و سایر صنایع استفاده می شود.

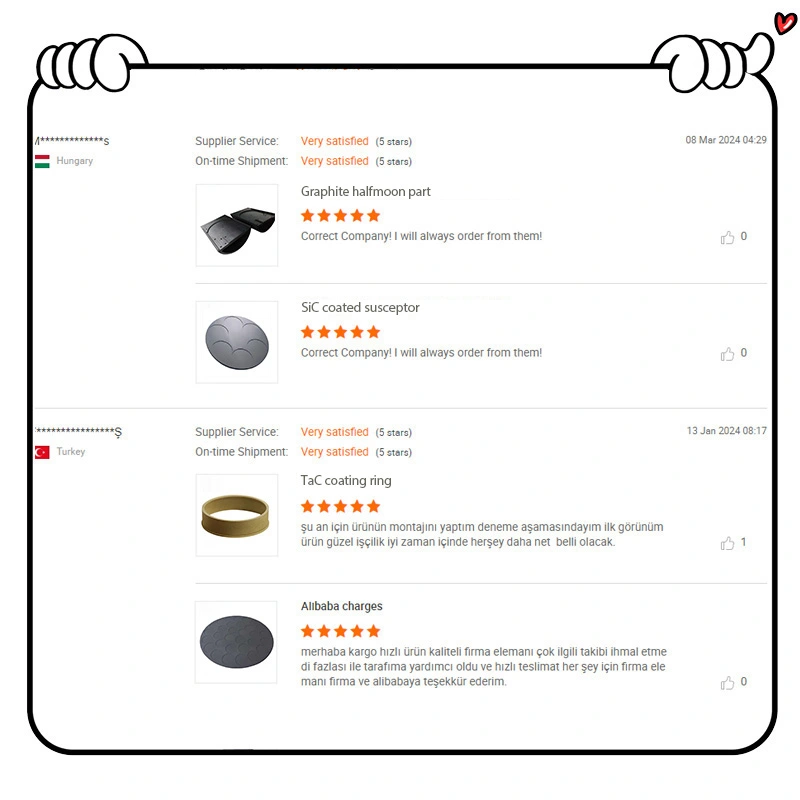

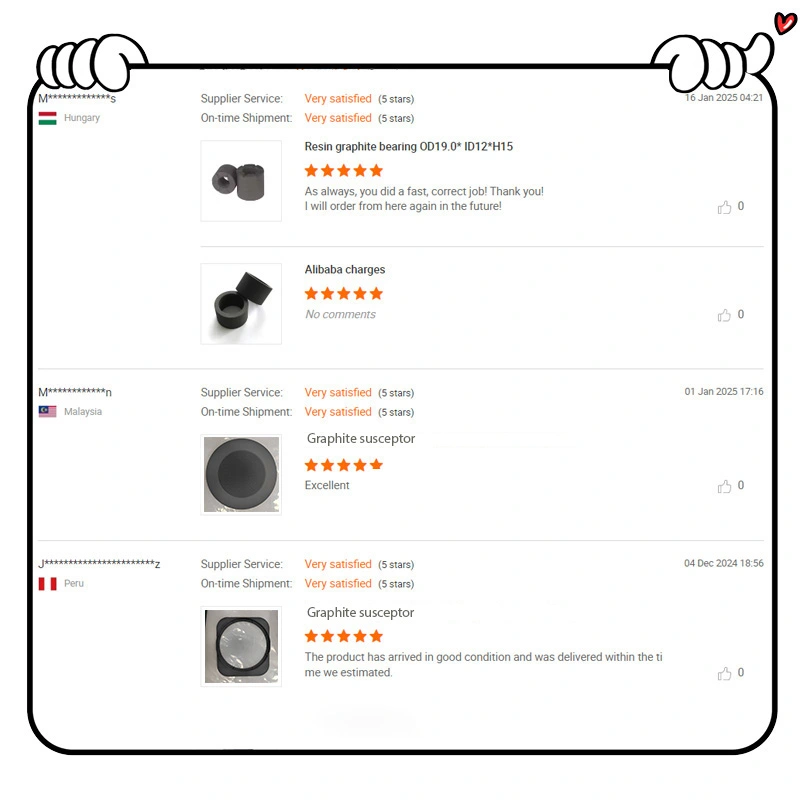

آنچه که مشتریان ما می گویند

WHAT OUR CLIENTS SAY
WHAT OUR CLIENTS SAY
WHAT OUR CLIENTS SAY

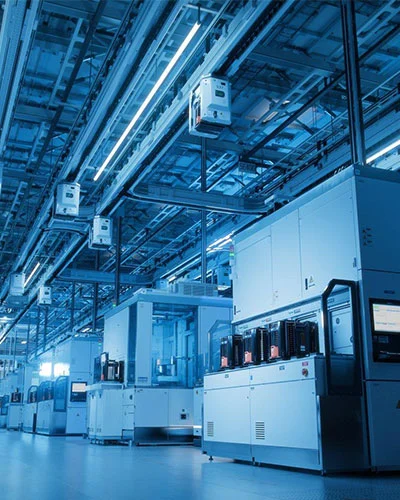

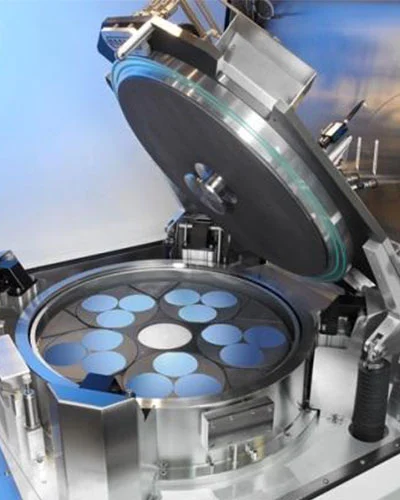

زمینه برنامه

APPLICATION FIELD
APPLICATION FIELD
APPLICATION FIELD
APPLICATION FIELD

سوالات متداول

Q1: آیا می توان محصولات پوشش و اجزای جامد شما را به طور کامل با طرح های ما سفارشی کرد؟

A: بله، سفارشی سازی مطلق قدرت اصلی ما است. ما ماشینکاری سفارشی انتها به انتها را بر اساس نقشه های دقیق شما ارائه می دهیم، مناسب ترین بسترها را انتخاب می کنیم و آنها را با پوشش های CVD SiC یا TaC با یکنواختی بالا مطابقت می دهیم تا کاملاً متناسب با تجهیزات نیمه هادی شما باشد.

Q2: چگونه خلوص بالای مورد نیاز برای مواد نیمه هادی را تضمین می کنید؟

A: ما غربالگری مواد خام و فرآیندهای پیشرفته تصفیه در دمای بالا را اجرا می کنیم. همه عناصر با استفاده از تجهیزات تست حرفه‌ای مانند ICP-OES و GDMS مورد تجزیه و تحلیل قرار می‌گیرند تا اطمینان حاصل شود که پوشش‌ها و اجزای گرافیت ما با استانداردهای فوق‌العاده خالص و بدون ذرات صنعت تراشه مطابقت دارند.

Q3: چه سیستم مدیریت کیفیت و گواهینامه های صنعت را دارید؟

A: مرکز تولید ما مطابق با سیستم مدیریت کیفیت ISO9001 عمل می کند. از ماشین‌کاری بستر تا فرآیند رسوب بخار شیمیایی نهایی (CVD)، هر مرحله قبل از حمل و نقل تحت بررسی‌های دقیق ابعادی و سطحی قرار می‌گیرد.

Q4: آیا از آزمایش نمونه قبل از سفارش انبوه پشتیبانی می کنید و روند آن چیست؟

پاسخ: بله، ما از ارزیابی نمونه برای گیرنده های سفارشی، قایق های ویفر یا ویفرهای ساختگی استقبال می کنیم. شما می‌توانید پارامترهای عملیاتی یا مدل‌های تجهیزات خاص خود را (مانند LPE، Aixtron یا ASM) ارائه دهید، و ما یک نمونه آزمایشی را برای اطمینان از مطابقت با الزامات حرارتی و فرآیندی شما تحویل خواهیم داد.

Q5: زمان تولید معمولی شما برای محصولات استاندارد و سفارشی چقدر است؟

A: برای تنظیمات استاندارد یا موجودی موجود، ما بلافاصله ارسال می کنیم. برای اقلام سفارشی که نیاز به ماشینکاری دقیق و پردازش پوشش CVD دارند، بسته به پیچیدگی طراحی و حجم دسته ای، زمان تحویل معمولا از 3 تا 6 هفته متغیر است.

Q6: چه نوع پشتیبانی فنی پس از فروش برای مشتریان بین المللی ارائه می کنید؟

پاسخ: ما مشاوره فنی آنلاین 24/7 را برای کمک به بهینه‌سازی میدان‌های حرارتی و طول عمر قطعات ارائه می‌دهیم. اگر هر گونه مشکل عملیاتی یا نوسانات غلظت در طول یکپارچه سازی فرآیند رخ دهد، مهندسان تحقیق و توسعه ما از راه دور با شما کار خواهند کرد تا راه حل های سریع و عملی ارائه دهند.

اخبار

  • به مشتریان برای بازدید از کارخانه محصولات فیبر کربنی Veteksemicon خوش آمدید
    2025-09-10

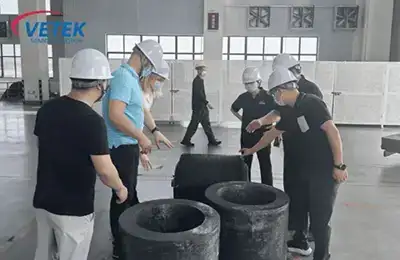

    به مشتریان برای بازدید از کارخانه محصولات فیبر کربنی Veteksemicon خوش آمدید

    در 5 سپتامبر 2025، یک مشتری از لهستان از یک کارخانه تحت VETEK بازدید کرد تا در مورد فناوری های پیشرفته و فرآیندهای نوآورانه ما در تولید محصولات فیبر کربن مطلع شود.

  • داخل ساخت حلقه‌های فوکوس سی سی سی سی سی سی‌وی‌دی جامد: از گرافیت تا قطعات با دقت بالا
    2026-01-23

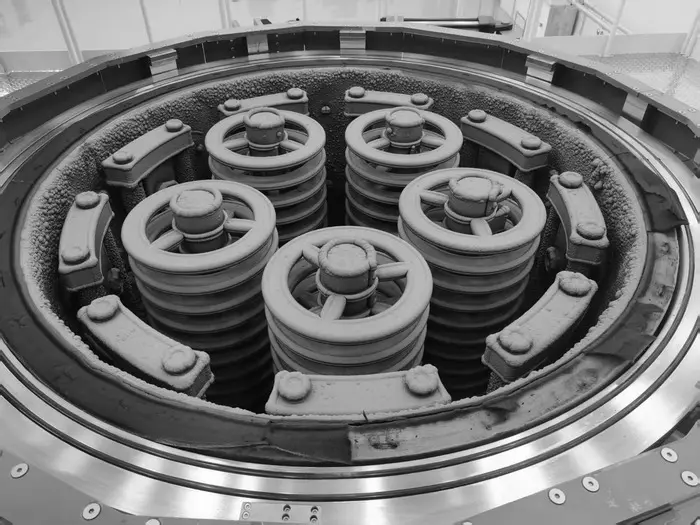

    داخل ساخت حلقه‌های فوکوس سی سی سی سی سی سی‌وی‌دی جامد: از گرافیت تا قطعات با دقت بالا

    در دنیای پرمخاطره تولید نیمه هادی ها، جایی که دقت و محیط های شدید وجود دارند، حلقه های فوکوس کاربید سیلیکون (SiC) ضروری هستند. این اجزا که به دلیل مقاومت حرارتی استثنایی، پایداری شیمیایی و استحکام مکانیکی خود شناخته شده‌اند، برای فرآیندهای اچینگ پلاسما پیشرفته حیاتی هستند. راز عملکرد بالای آنها در فناوری Solid CVD (رسوب بخار شیمیایی) نهفته است. امروز، شما را به پشت صحنه می بریم تا سفر تولید سخت را کشف کنید - از یک بستر گرافیت خام تا یک "قهرمان نامرئی" با دقت بالا.

  • VETEK برای شرکت در SEMICON Europa 2025 در مونیخ، آلمان
    2025-11-20
    VETEK برای شرکت در SEMICON Europa 2025 در مونیخ، آلمان

    در سال 2025، صنعت نیمه هادی اروپا بار دیگر در بزرگترین نمایشگاه تجاری نیمه هادی SEMICON Europa در مونیخ از 18 تا 21 نوامبر ملاقات خواهد کرد.

  • از 4 اینچ تا 8 اینچ: یک دهه رشد نیمه هادی SiC
    2026-07-25
    از 4 اینچ تا 8 اینچ: یک دهه رشد نیمه هادی SiC

    یک دهه تکامل SiC - از اولین چالش های تجاری سازی 4 اینچی تا انتقال ویفر 8 اینچی امروزی. کشف کنید که چگونه پوشش‌های CVD SiC، مواد جامد SiC و TaC، تولید نیمه‌رسانا قابل اعتماد را امکان‌پذیر می‌سازند.

  • نیمه هادی VETEK | تولید کننده پوشش های CVD SiC/TaC، SiC جامد و مواد نیمه هادی بحرانی
    2026-07-23
    نیمه هادی VETEK | تولید کننده پوشش های CVD SiC/TaC، SiC جامد و مواد نیمه هادی بحرانی

    نیمه هادی VETEK در شش دسته محصول عمده، از جمله پوشش های CVD SiC، پوشش های CVD TaC، Solid SiC، گرافیت با خلوص بالا و فیبر کربن، کوارتز و سرامیک های پیشرفته، و ویفرهای نیمه هادی تخصص دارد. محصولات ما فرآیندهای نیمه هادی حیاتی مانند اپیتاکسی، اچینگ و رشد کریستال را ارائه می کنند. با پلتفرم‌های تحقیق و توسعه دوگانه، سیستم تولید کاملاً یکپارچه، و قابلیت‌های عرضه جهانی، ما به عنوان یک شرکت تخصصی و پیچیده ملی "غول کوچک" شناخته می‌شویم.

  • چگونه یک بوته گرافیتی با پوشش کربن شیشه ای می تواند پردازش مواد نیمه هادی در دمای بالا را بهبود بخشد
    2026-07-21
    چگونه یک بوته گرافیتی با پوشش کربن شیشه ای می تواند پردازش مواد نیمه هادی در دمای بالا را بهبود بخشد

    بوته گرافیتی با پوشش کربن شیشه ای یک جزء پردازش حرارتی پیشرفته است که برای کاربردهای سخت مانند ساخت نیمه هادی، رشد کریستال، عملیات حرارتی خلاء و تحقیقات مواد در دمای بالا طراحی شده است. این مقاله ساختار، مزایا، کاربردها و ملاحظات انتخاب آن را توضیح می دهد. VeTek Semiconductor راه حل های بوته ای با کارایی بالا ارائه می دهد که فناوری پوشش کربن شیشه ای را با ساخت گرافیت دقیق ترکیب می کند تا نیازهای سخت صنایع مدرن را برآورده کند.

  • چرا گیرنده گرافیت با پوشش SiC برای اپیتاکسی نیمه هادی ضروری است؟
    2026-07-17
    چرا گیرنده گرافیت با پوشش SiC برای اپیتاکسی نیمه هادی ضروری است؟

    بیاموزید که چگونه گیرنده‌های گرافیتی با پوشش سی‌وی‌دی CVD با بهبود یکنواختی حرارتی، کاهش آلودگی و افزایش عمر قطعات در تولید نیمه‌رساناهای SiC، GaN، LED و سیلیکون، رشد هم‌پایه را افزایش می‌دهند.

  • چرا بخاری های گرافیتی با پوشش TaC به عنوان آینده GaN MOCVD Epitaxy در حال ظهور هستند
    2026-07-10
    چرا بخاری های گرافیتی با پوشش TaC به عنوان آینده GaN MOCVD Epitaxy در حال ظهور هستند

    کشف کنید که چگونه بخاری های گرافیتی با پوشش TaC باعث افزایش یکنواختی دما، کاهش مصرف انرژی و افزایش طول عمر در اپیتاکسی GaN MOCVD در مقایسه با بخاری های معمولی با پوشش pBN می شوند.

  • چرا گرافیت فوق خالص برای تولید نیمه هادی های با دمای بالا ضروری است؟
    2026-07-08
    چرا گرافیت فوق خالص برای تولید نیمه هادی های با دمای بالا ضروری است؟

    همانطور که تولید نیمه هادی به سمت گره های فرآیندی پیشرفته پیش می رود، خلوص مواد و پایداری حرارتی بیش از هر زمان دیگری حیاتی شده است. نمد سفت و سخت گرافیت فوق خالص به عنوان یکی از قابل اطمینان ترین مواد عایق برای کوره های رشد کریستال، راکتورهای اپیتاکسیال، سیستم های تولید کاربید سیلیکون و سایر کاربردهای در دمای بالا ظاهر شده است.

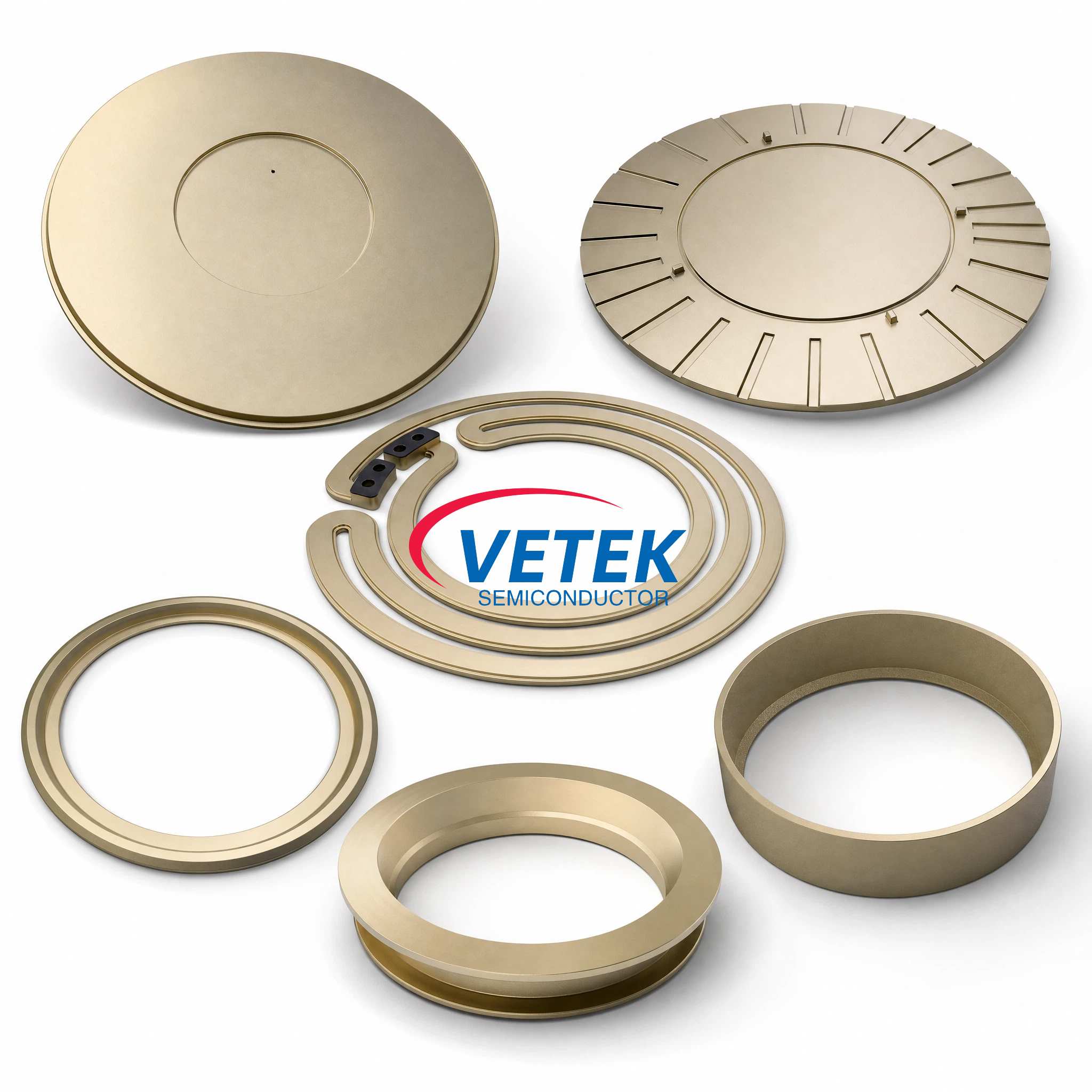

  • چگونه پوشش TaC باعث افزایش رشد کریستال SiC در کاربردهای PVT می شود
    2026-07-03
    چگونه پوشش TaC باعث افزایش رشد کریستال SiC در کاربردهای PVT می شود

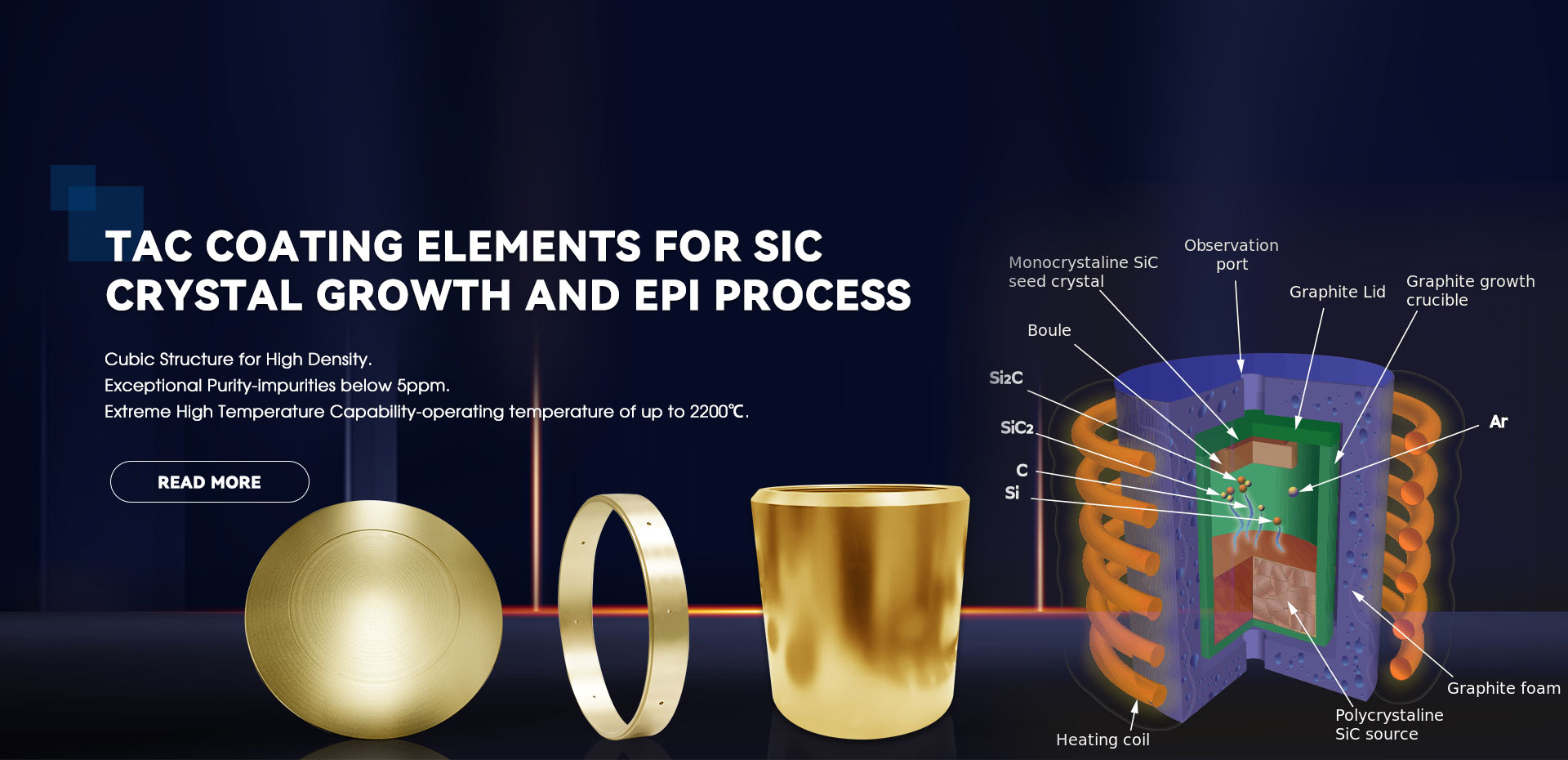

    کشف کنید که چگونه پوشش CVD TaC رشد کریستال SiC را در کوره های PVT با کاهش آلودگی کربن، محافظت از اجزای گرافیت، افزایش عمر مفید و افزایش کیفیت کریستال برای ساخت نیمه هادی های پیشرفته بهبود می بخشد.

  • آیا لوله کوره انتشار SiC راه حل نهایی برای پردازش نیمه هادی با دمای بالا است
    2026-07-02
    آیا لوله کوره انتشار SiC راه حل نهایی برای پردازش نیمه هادی با دمای بالا است

    لوله کوره پخش SiC به دلیل پایداری حرارتی استثنایی، مقاومت شیمیایی و عمر طولانی آن به یک جزء حیاتی در تولید نیمه هادی مدرن تبدیل شده است. این مقاله به بررسی چگونگی ارائه راه‌حل‌های پیشرفته SiC توسط VeTek می‌پردازد که عملکرد کوره انتشار را بهبود می‌بخشد، کیفیت ویفر را بهبود می‌بخشد و هزینه‌های کلی تولید را کاهش می‌دهد. با ساختار، مزایا، کاربردها، مشخصات فنی و اینکه چرا به طور فزاینده ای جایگزین لوله های کوارتز و آلومینا سنتی می شود، آشنا خواهید شد.

  • چرا پوشش TaC به انتخاب ترجیحی برای اجزای گرافیت نیمه هادی تبدیل شده است؟
    2026-06-26
    چرا پوشش TaC به انتخاب ترجیحی برای اجزای گرافیت نیمه هادی تبدیل شده است؟

    کشف کنید که چرا پوشش CVD TaC به راه حل محافظ ترجیحی برای اجزای گرافیت نیمه هادی تبدیل شده است. با مزایا، کاربردهای آن در رشد کریستال SiC، GaN MOCVD، و حامل های ویفر و چگونگی بهبود دوام، خلوص و ثبات فرآیند آشنا شوید.
