داخل ساخت حلقه‌های فوکوس سی سی سی سی سی سی‌وی‌دی جامد: از گرافیت تا قطعات با دقت بالا

در دنیای پرمخاطره تولید نیمه هادی ها، جایی که دقت و محیط های شدید وجود دارند، حلقه های فوکوس کاربید سیلیکون (SiC) ضروری هستند. این اجزا که به دلیل مقاومت حرارتی استثنایی، پایداری شیمیایی و استحکام مکانیکی خود شناخته شده‌اند، برای فرآیندهای اچینگ پلاسما پیشرفته حیاتی هستند.

راز عملکرد بالای آنها در فناوری Solid CVD (رسوب بخار شیمیایی) نهفته است. امروز، شما را به پشت صحنه می بریم تا سفر تولید سخت را کشف کنید - از یک بستر گرافیت خام تا یک "قهرمان نامرئی" با دقت بالا.

I. مراحل شش هسته ای ساخت

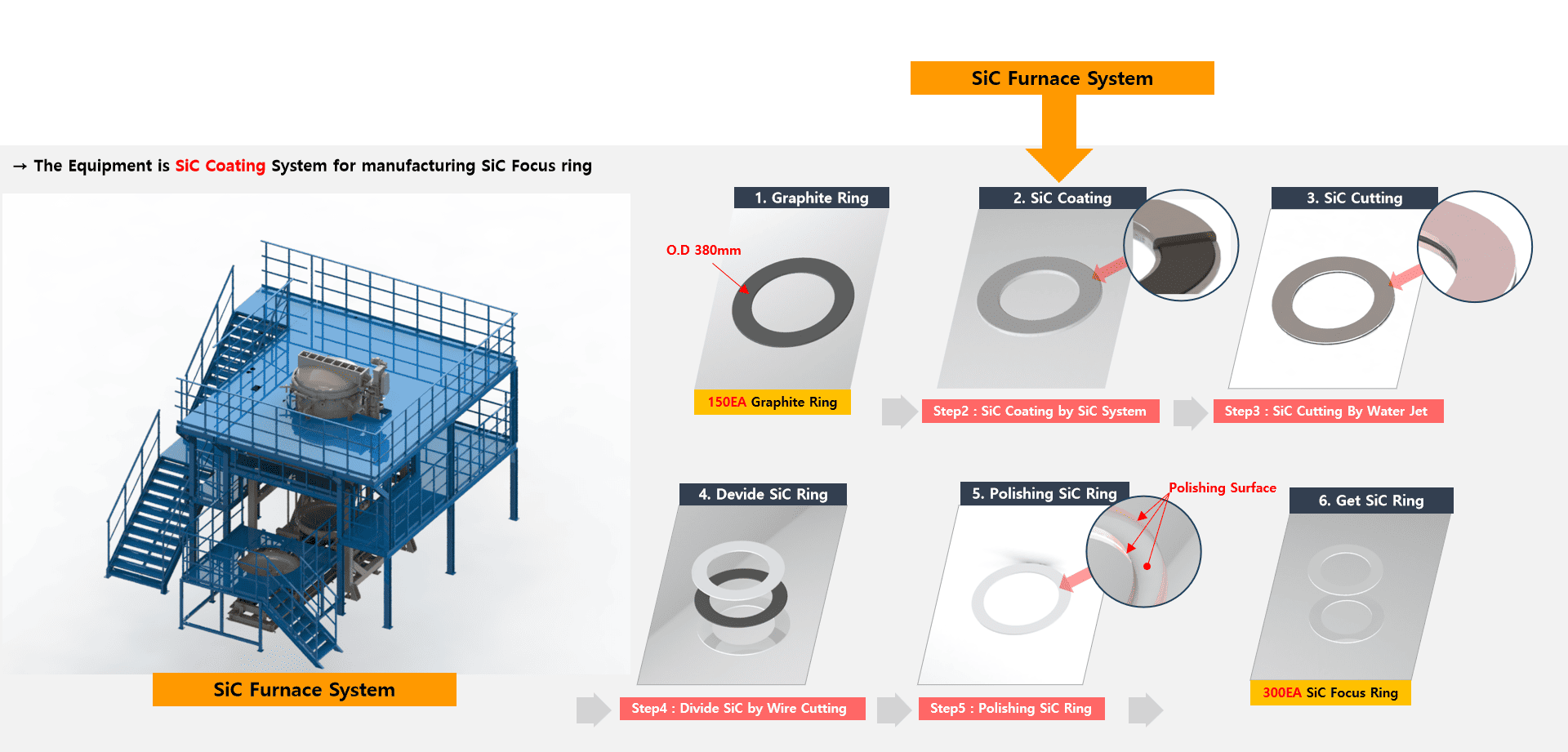

تولید حلقه های فوکوس Solid CVD SiC یک فرآیند شش مرحله ای بسیار هماهنگ است:

• پیش تصفیه بستر گرافیت
• رسوب پوشش SiC (فرایند هسته)
• برش و شکل دهی با جت آب
• جداسازی سیم برش
• پرداخت دقیق
• بازرسی و پذیرش نهایی کیفیت

از طریق یک سیستم مدیریت فرآیند بالغ، هر دسته از 150 بستر گرافیتی می تواند تقریباً 300 حلقه فوکوس SiC تمام شده تولید کند که کارایی تبدیل بالایی را نشان می دهد.

II. شیرجه عمیق فنی: از مواد خام تا قسمت نهایی

1. آماده سازی مواد: انتخاب گرافیت با خلوص بالا

سفر با انتخاب حلقه های گرافیت ممتاز آغاز می شود. خلوص، چگالی، تخلخل و دقت ابعادی گرافیت به طور مستقیم بر چسبندگی و یکنواختی پوشش SiC بعدی تأثیر می گذارد. قبل از پردازش، هر زیرلایه تحت آزمایش خلوص و تأیید ابعاد قرار می گیرد تا اطمینان حاصل شود که ناخالصی صفر در رسوب تداخل ندارد.

2. رسوب پوشش: قلب جامد CVD

فرآیند CVD بحرانی ترین مرحله است که در سیستم های تخصصی کوره SiC انجام می شود. این به دو مرحله سخت تقسیم می شود:

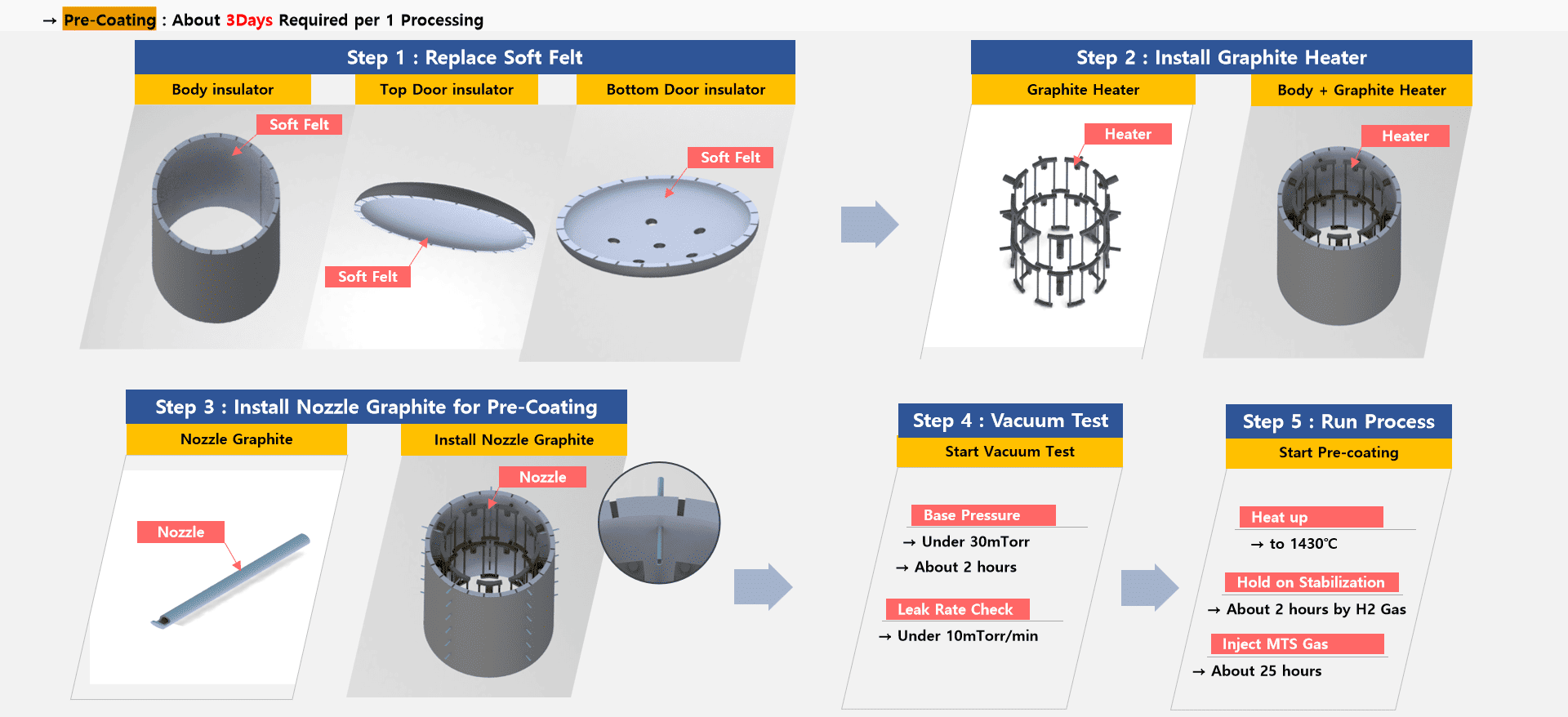

(1) فرآیند پیش پوشش (~ 3 روز / دسته ای):

• راه اندازی: عایق نمدی نرم (دیوارهای بالا، پایین و جانبی) را جایگزین کنید تا از ثبات حرارتی اطمینان حاصل کنید. بخاری های گرافیتی و نازل های تخصصی پیش پوشش را نصب کنید.
• تست خلاء و نشتی: محفظه باید به فشار پایه زیر 30 mTorr با نرخ نشتی کمتر از 10 mTorr/min برسد تا از ریزنشت جلوگیری شود.
• رسوب اولیه: کوره تا 1430 درجه سانتیگراد گرم می شود. پس از 2 ساعت تثبیت اتمسفر H2، گاز MTS به مدت 25 ساعت تزریق می شود تا یک لایه انتقال تشکیل شود که پیوند برتر را برای پوشش اصلی تضمین می کند.

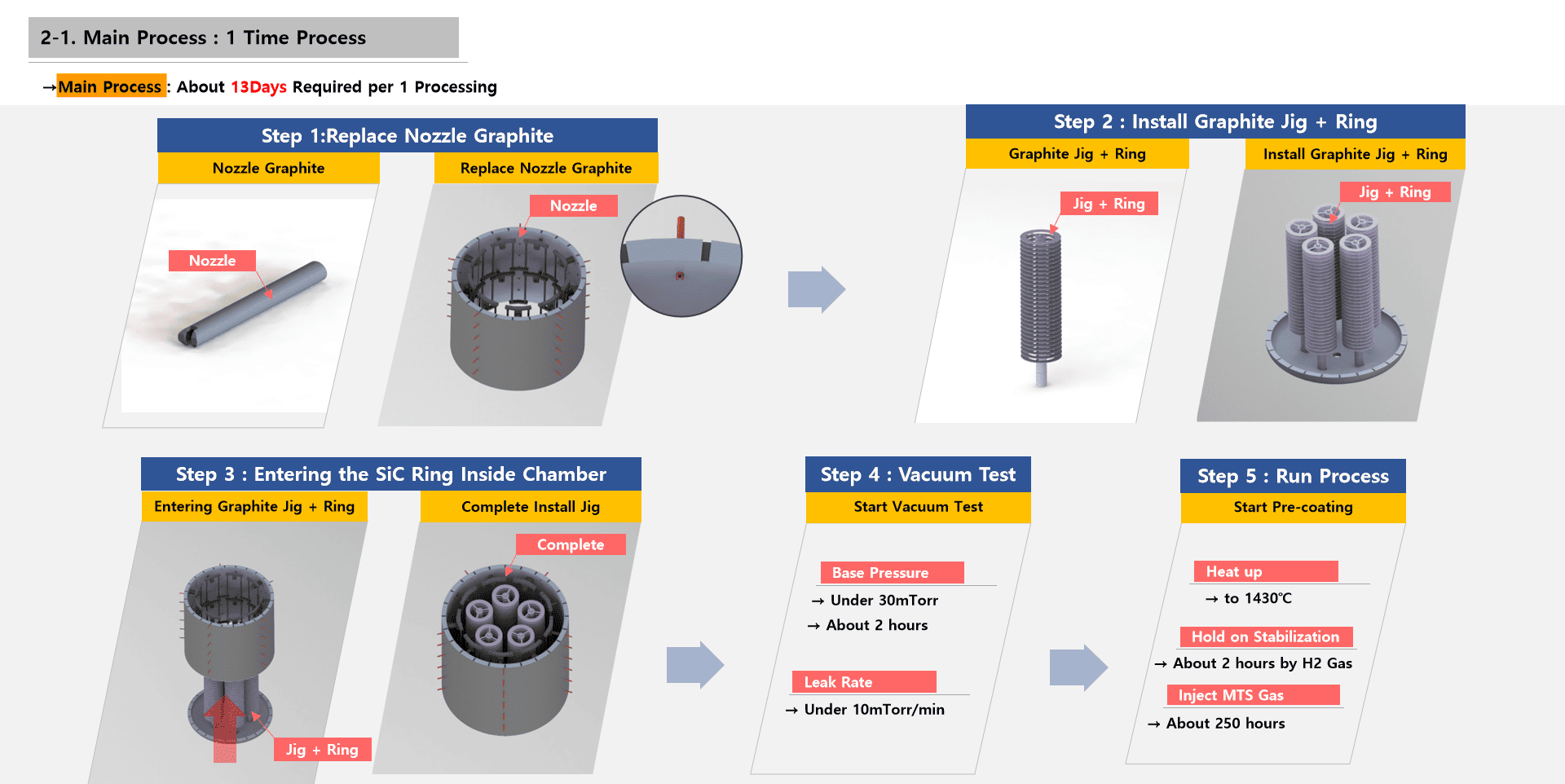

(2) فرآیند پوشش اصلی (~ 13 روز / دسته ای):

• پیکربندی: نازل‌ها را دوباره تنظیم کنید و با حلقه‌های هدف، جک‌های گرافیتی را نصب کنید.
• بازرسی خلاء ثانویه: یک آزمایش خلاء ثانویه دقیق انجام می شود تا تضمین شود که محیط رسوب کاملاً تمیز و پایدار باقی می ماند.
• رشد پایدار: با حفظ دمای 1430 درجه سانتیگراد، گاز MTS تقریباً 250 ساعت تزریق می شود. تحت این شرایط دمای بالا، MTS به اتم های Si و C تجزیه می شود که به آرامی و به طور یکنواخت روی سطح گرافیت رسوب می کنند. این یک پوشش متراکم و غیر متخلخل SiC ایجاد می کند - مشخصه بارز کیفیت جامد CVD.

3. شکل دهی و جداسازی دقیق

• برش با جت آب: جت‌های آب فشار بالا شکل‌دهی اولیه را انجام می‌دهند و مواد اضافی را حذف می‌کنند تا نمایه ناهموار حلقه مشخص شود.
• سیم برش: سیم برش دقیق مواد فله را به حلقه های جداگانه با دقت در سطح میکرون جدا می کند، و اطمینان حاصل می کند که آنها با تحمل نصب دقیق مطابقت دارند.

4. پرداخت سطح: پرداخت دقیق

پس از برش، سطح SiC برای از بین بردن عیوب میکروسکوپی و بافت های ماشینکاری، پرداخت می شود. این امر زبری سطح را کاهش می دهد، که برای به حداقل رساندن تداخل ذرات در طول فرآیند پلاسما و اطمینان از بازده ثابت ویفر حیاتی است.

5. بازرسی نهایی: اعتبارسنجی مبتنی بر استاندارد

هر جزء باید بررسی های دقیق را پشت سر بگذارد:

• دقت ابعادی (به عنوان مثال، تحمل قطر بیرونی ± 0.01 میلی متر)
• ضخامت و یکنواختی پوشش
• زبری سطح
• خلوص شیمیایی و اسکن نقص

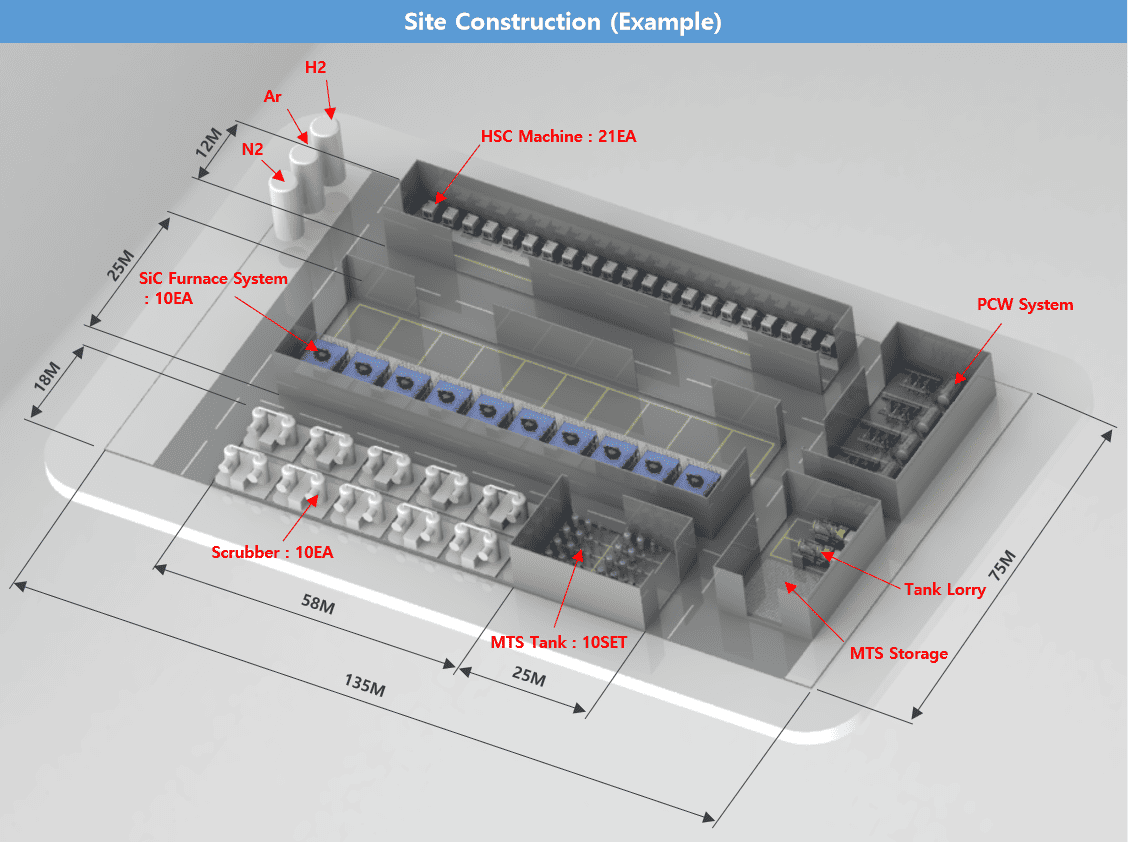

III. اکوسیستم: یکپارچه سازی تجهیزات و سیستم های گاز

1. پیکربندی تجهیزات کلیدی

یک خط تولید در سطح جهانی به زیرساخت های پیچیده متکی است:

• سیستم های کوره SiC (10 واحد): واحدهای عظیم (7.9 متر x 6.6 متر در 9.7 متر) که امکان عملیات همزمان چند ایستگاه را فراهم می کند.
• تحویل گاز: 10 مجموعه مخازن MTS و سکوهای تحویل، پایداری جریان با خلوص بالا را تضمین می کنند.
• سیستم های پشتیبانی: شامل 10 اسکرابر برای ایمنی محیطی، سیستم های خنک کننده PCW و 21 واحد HSC (ماشین کاری با سرعت بالا).

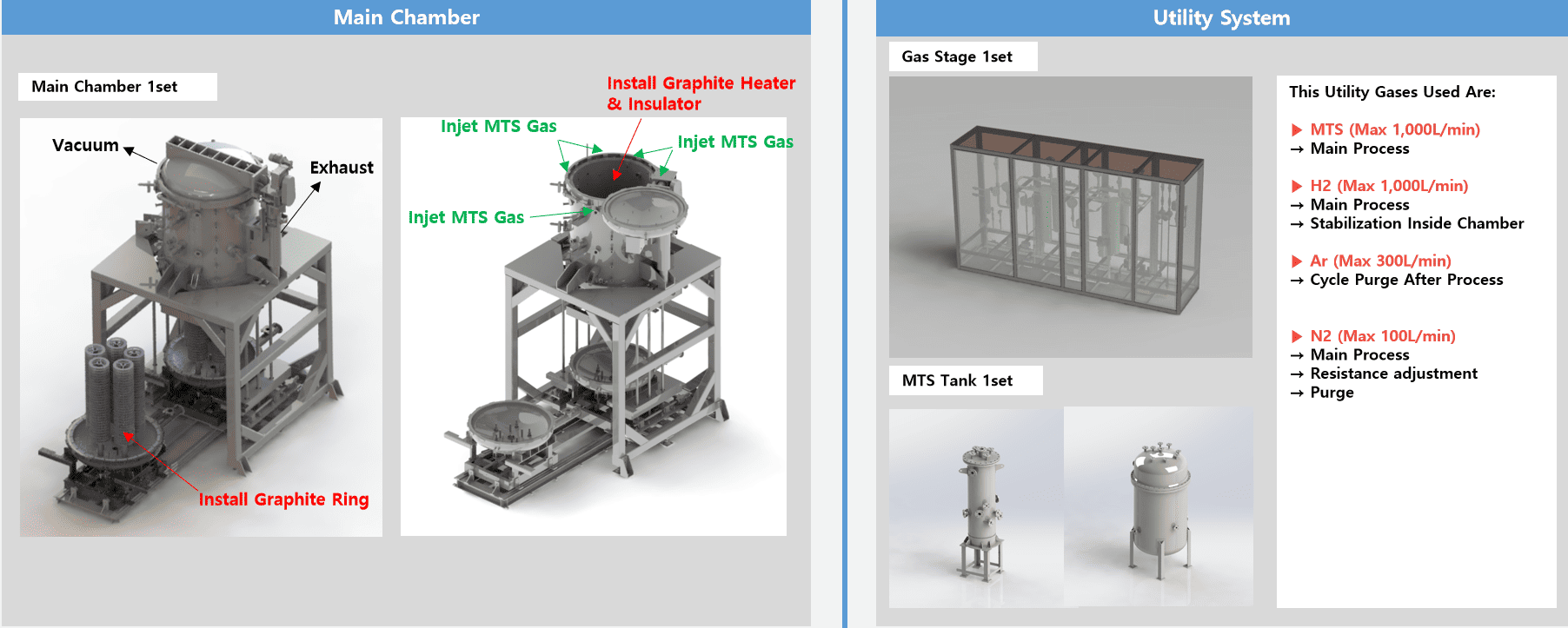

2. توابع سیستم گاز اصلی

• MTS (حداکثر 1000 لیتر در دقیقه): منبع رسوب اولیه که اتم های Si و C را فراهم می کند.
• هیدروژن (H2، حداکثر 1000 لیتر در دقیقه): جو کوره را تثبیت می کند و به واکنش کمک می کند.
• آرگون (Ar، حداکثر 300 لیتر در دقیقه): برای تمیز کردن و پاکسازی پس از فرآیند استفاده می شود.
• نیتروژن (N2، حداکثر 100 لیتر در دقیقه): برای تنظیم مقاومت و تصفیه سیستم استفاده می شود.

نتیجه گیری

حلقه فوکوس Solid CVD SiC ممکن است به نظر "مصرفی" باشد، اما در واقع شاهکاری از علم مواد، فناوری خلاء و کنترل گاز است. از منشاء گرافیت تا اجزای نهایی، هر مرحله گواهی بر استانداردهای دقیق مورد نیاز برای پشتیبانی از گره های نیمه هادی پیشرفته است.

همانطور که گره های فرآیند به کوچک شدن ادامه می دهند، تقاضا برای اجزای SiC با کارایی بالا فقط افزایش می یابد. یک رویکرد تولید بالغ و سیستماتیک چیزی است که ثبات در محفظه اچ و قابلیت اطمینان نسل بعدی تراشه ها را تضمین می کند.
