پوشش سیلیکون کاربید CVD چگونه بر روی گرافیت رسوب می کند؟

A پوشش کاربید سیلیکون CVD (SiC).با قرار دادن یک جزء گرافیت گرم شده در معرض گازهای پیش ساز کنترل شده در داخل یک راکتور رسوب بخار شیمیایی تشکیل می شود. گونه‌های فعال به سطح گرافیت می‌رسند، جایی که SiC هسته‌ای می‌شود و به یک لایه پلی‌کریستالی متراکم تبدیل می‌شود. برای گیرنده های نیمه هادی و حامل های ویفر، رسوب موفقیت آمیز به خلوص گرافیت، آماده سازی سطح، دما، فشار، شیمی گاز، انتقال جرم، هندسه و سازگاری با انبساط حرارتی بستگی دارد.

هدف صرفاً "پوشاندن" گرافیت نیست، بلکه ایجاد یک سطح فرآیند با خلوص بالا با ضخامت، زبری، استوکیومتری و یکپارچگی رابط کنترل شده است.

1. از بستر گرافیت به یک سطح آماده برای CVD

این فرآیند با انتخاب بستر، ماشینکاری و خالص سازی آغاز می شود.گرافیت ایزواستاتیک با خلوص بالامعمولاً استفاده می شود زیرا قابلیت ماشینکاری، پایداری حرارتی و ریزساختار نسبتاً یکنواخت را ترکیب می کند.

عوامل کلیدی زیرلایه عبارتند از: خلوص، چگالی، تخلخل، ساختار دانه و ضریب انبساط حرارتی (CTE). برای گیرنده‌ها و حامل‌های ویفر، دقت ماشین‌کاری به همان اندازه مهم است زیرا عمق پاکت، صافی، هندسه لبه و ضخامت دیواره می‌تواند بر جریان گاز و رفتار حرارتی نهایی تأثیر بگذارد.

یک دنباله ساده شده عبارت است از:

انتخاب گرافیت ← ماشینکاری دقیق ← تصفیه ← آماده سازی سطح ← رسوب CVD ← بازرسی

قبل از رسوب، سطح باید تمیز و مناسب برای هسته سازی باشد. آلودگی، ذرات سست یا آسیب سطحی موضعی می‌تواند رشد اولیه SiC را مختل کند و بعداً به مناطق ضعیف، سوراخ‌ها یا نواحی غیریکنواخت تبدیل شود. بنابراین آماده سازی بستر و رسوب پوشش باید به عنوان یک فرآیند یکپارچه در نظر گرفته شود.

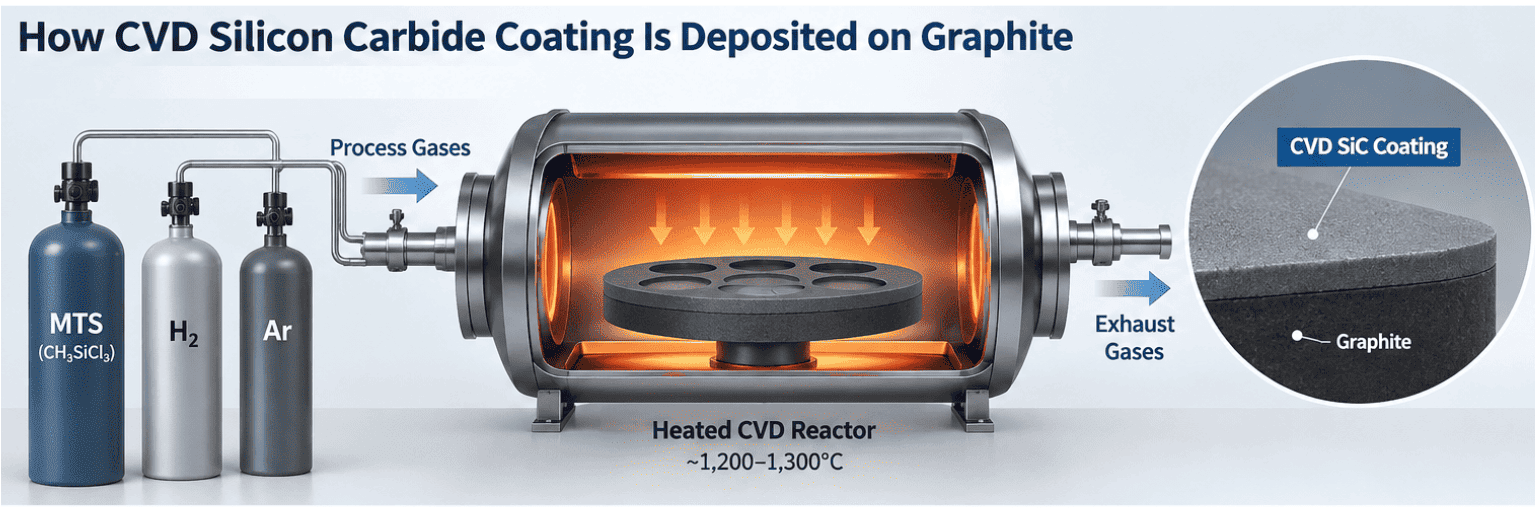

2. چگونه SiC در راکتور CVD تشکیل می شود

یک مسیر به طور گسترده مورد مطالعه قرار می گیردمتیل تری کلروسیلان (MTS، CH3SiCl3)به عنوان یک پیش ساز سیلیکون و کربن تک منبع، با هیدروژن و اغلب آرگون در سیستم گاز. در دمای بالا، MTS از طریق واکنش های فاز گاز و سطح تجزیه می شود. گونه های فعال از طریق لایه مرزی منتقل می شوند، روی سطح گرافیت داغ جذب می شوند، واکنش نشان می دهند و SiC جامد تشکیل می دهند در حالی که محصولات فرّار حذف می شوند.

توالی رسوب گذاری را می توان به صورت زیر ساده کرد:

تحویل پیش ساز → انتقال گاز → انتشار لایه مرزی → جذب سطحی → هسته → رشد دانه

رسوب تجاری CVD SiC روی گرافیت معمولاً در بالا انجام می شود1200 درجه سانتی گراد; SGL Carbon یک محدوده معمولی را گزارش می کند1200-1300 درجه سانتیگرادبرای فرآیند آن

یک 2026گزارش های علمیمطالعه با استفاده از سیستم MTS-H2 مورد بررسی قرار گرفت1100-1350 درجه سانتیگرادو یک انتقال نزدیک را شناسایی کرد1180 درجه سانتی گرادبین کنترل واکنش سطحی قوی تر و رژیمی که در آن حمل و نقل و انتشار اهمیت فزاینده ای پیدا می کند.

در دمای پایین تر، سینتیک واکنش سطحی می تواند رسوب را محدود کند. با افزایش دما، تجزیه پیش ساز تسریع می شود. هنگامی که واکنش های سطحی به اندازه کافی سریع هستند، انتقال گونه های فعال از طریق لایه مرزی گاز اهمیت بیشتری پیدا می کند.

بنابراین برای گیرنده های پیچیده، یکنواختی پوشش نیز aمشکل دینامیک سیالات.

3. چه چیزی رشد، ضخامت و یکنواختی را کنترل می کند؟

کیفیت CVD SiC توسط چندین متغیر جفت شده تعیین می شود، نه با یک "بهترین" دما.

دما به شدت بر مورفولوژی تأثیر می گذارد. در مطالعه 2026، رسوب نزدیک است1200 درجه سانتی گراددر شرایط آزمایش شده، دانه های متراکم و کاملاً مشخص β-SiC تولید کرد، در حالی که دمای بیش از حد باعث ایجاد ساختارهای درشت تر شد.

ترکیب گاز نیز به همان اندازه مهم است. در یک سیستم MTS-H2، نسبت هیدروژن به MTS مسیرهای واکنش حاوی کربن و سیلیکون را تغییر می دهد. مطالعه ذکر شده Si/C نزدیک به استوکیومتری را در یک به دست آوردنسبت مولی H2/MTS حدود 10تحت شرایط آن؛ این باید به عنوان یک نمونه تحقیقاتی در نظر گرفته شود، نه یک دستور العمل صنعتی جهانی.

فشار و سرعت گاز بر نحوه رسیدن گونه های واکنش پذیر به ویژگی های پیچیده تأثیر می گذارد. گوشه‌های تیز، جیب‌های عمیق، شیارها و سطوح محافظ می‌توانند شرایط لایه‌های مرزی محلی متفاوتی را ایجاد کنند، بنابراین یک پوشش یکنواخت روی یک کوپن مسطح ممکن است در یک گیره چند جیبی غیریکنواخت شود.

به همین دلیل استCFD و بهینه سازی جریان راکتوربرای قطعات نیمه هادی پیچیده مفید هستند.

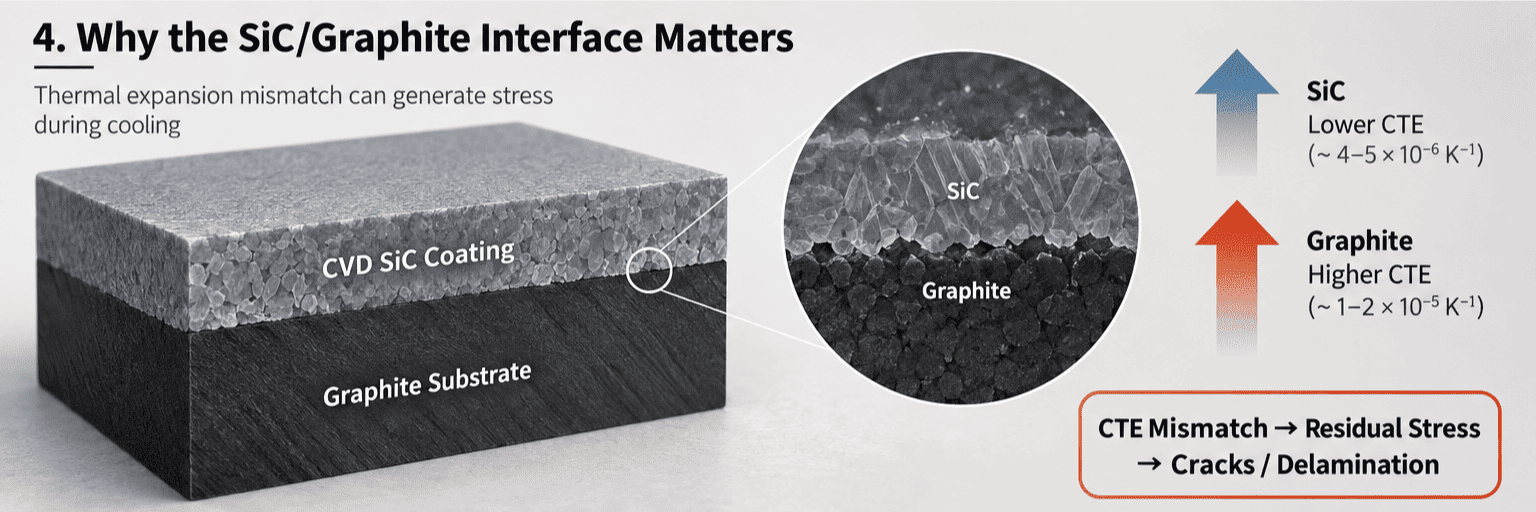

4. چرا رابط SiC/Graphite مهم است

رابط SiC/گرافیت یک عامل تعیین کننده اصلی طول عمر پوشش است.

SiC در دمای بالا رسوب می‌کند و بعداً این جزء در طی اپیتاکسی یا MOCVD گرمایش و سرد شدن مکرر را تجربه می‌کند. از آنجا که گرافیت و SiC به طور یکسان منبسط نمی شوند، کرنش حرارتی در طول خنک شدن و چرخه ایجاد می شود.

یک مسیر شکست ساده شده عبارت است از:

عدم تطابق CTE + تنش باقیمانده → میکروترک → لایه بندی → ذرات / گرافیت در معرض

بنابراین طراحی پوشش خوب نیاز به درجه گرافیت با رفتار انبساط حرارتی مناسب، شرایط سطح کنترل شده و فرآیند رسوب گذاری دارد که از تنش بیش از حد جلوگیری کند.

یک 2026سرامیک بین المللیمطالعه بررسی CVD SiC روی گرافیت همچنین نشان داد که دمای رسوب بر ریزساختار پوشش و چسبندگی سطحی تأثیر می‌گذارد.

ضخامت هم مهمه یک لایه ضخیم تر ممکن است مانع محافظ را افزایش دهد، اما همچنین می تواند ابعاد اجزا را تغییر دهد و تنش انباشته را افزایش دهد. بنابراین برای قطعات نیمه هادی، ضخامت پوشش باید همراه با هندسه، صافی، پرداخت سطح و چرخه های حرارتی مورد انتظار در نظر گرفته شود.

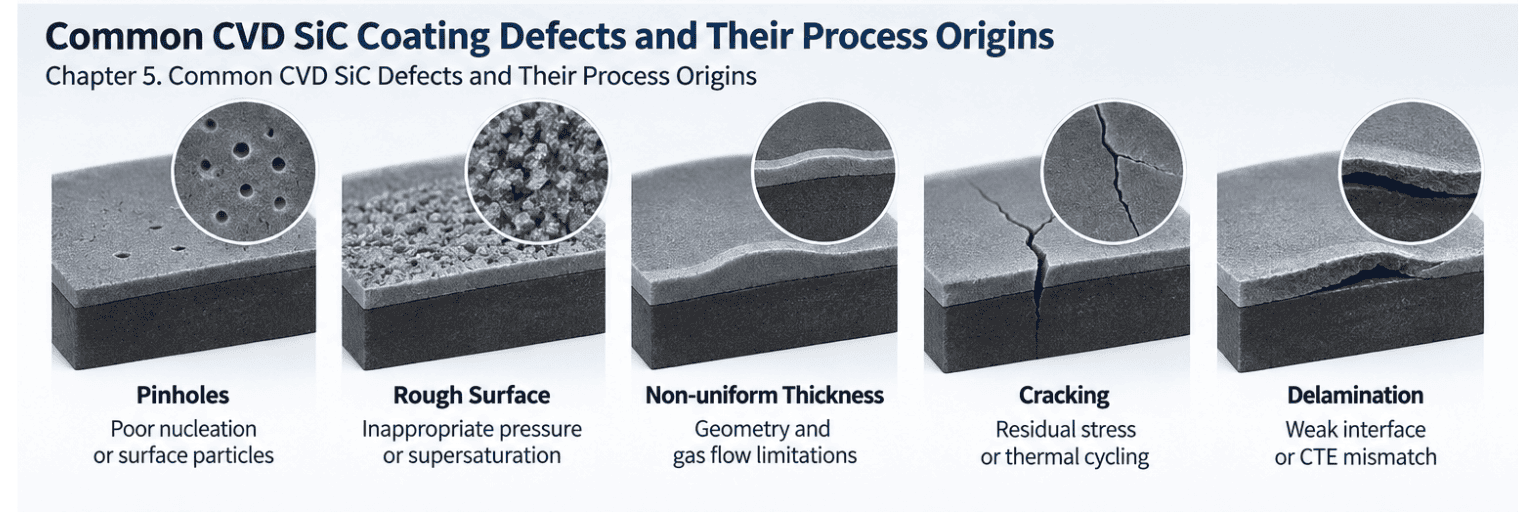

5. نقایص رایج CVD SiC و منشاء فرآیند آنها

عیوب پوشش با پیوند دادن علامت قابل مشاهده به مکانیسم رشد آن به بهترین وجه قابل درک است.

پله ها، گوشه ها، مناطق کور و جیب های ویفر می توانند جریان گاز را مختل کنند. اگر گونه های فعال قبل از رسیدن به یک منطقه محافظت شده تخلیه شوند، نرخ رسوب محلی می تواند کاهش یابد. برعکس، اشباع بالای موضعی ممکن است باعث رشد خشن یا مستعد نقص شود.

هدف بالاترین نرخ رسوب نیست. پوشش نیمه هادی نیاز به تعادل بینچگالی، خلوص، استوکیومتری، زبری سطح، یکنواختی ضخامت و یکپارچگی رابط.

این امر به ویژه برای حامل‌های MOCVD چند جیبی و گیرنده‌های اپیتاکسی، که در آن شرایط جریان محلی متفاوتی ممکن است در یک جزء وجود داشته باشد، مهم است.

6. از پوشش CVD به یک جزء نیمه هادی درجه

پس از رسوب گذاری، پوشش باید به عنوان بخشی از جزء نهایی ارزیابی شود نه به عنوان یک ماده ایزوله.

بسته به درخواست، صلاحیت ممکن است شامل موارد زیر باشد:

l Dبازرسی و صافی ابعادی؛

l Cضخامت جو دوسر و یکنواختی ضخامت؛

l Sزبری سطح؛

l Mتصویربرداری برای ترک ها، سوراخ های سوزنی یا دانه های غیر طبیعی.

l Pتجزیه و تحلیل hase یا ریزساختار؛

l Pتأیید اعتبار؛

l Tمدارک مسابقه و بازرسی

برای اپیتاکسی و MOCVD، پوشش باید در محیط فرآیند واقعی نیز زنده بماند. پوششی که بلافاصله پس از رسوب گذاری قابل قبول به نظر می رسد ممکن است همچنان تحت سیکل های حرارتی مکرر، شیمی تمیز کردن تهاجمی یا شرایط راکتور موضعی تخریب شود.

بنابراین زنجیره مهندسی را می توان به صورت زیر خلاصه کرد:

دستور CVD ← ساختار پوشش ← کیفیت رابط ← هندسه اجزا ← پایداری حرارتی / شیمیایی ← عملکرد فرآیند ویفر

این رابطه توضیح می دهد که چرا باید پوشش CVD SiC با استفاده از آن مشخص شودپارامترهای مربوط به عملکرد به جای ضخامت پوشش اسمی به تنهایی.

برای یک سوسپتور یا حامل ویفر، کیفیت پوشش در نهایت باید با کیفیت گرافیت، ماشینکاری دقیق و هندسه اجزاء برای پشتیبانی از رفتار حرارتی پایدار، آلودگی کم و پردازش نیمه هادی تکرارپذیر همراه باشد.

سوالات متداول / RFQ

1. چه پیش ماده ای معمولا برای پوشش CVD SiC روی گرافیت استفاده می شود؟
متیل تری کلروسیلان (MTS) به طور گسترده مورد مطالعه قرار گرفته است زیرا حاوی سیلیکون و کربن است. شیمی تولید واقعی و دستور العمل های رسوب بر اساس سازنده، راکتور و کاربرد متفاوت است.

2. برای رسوب CVD SiC روی گرافیت از چه دمایی استفاده می شود؟
فرآیندهای تجاری و تحقیقاتی معمولاً بالاتر از 1200 درجه سانتیگراد عمل می کنند، اما دمای بهینه به طراحی راکتور، فشار، شیمی پیش ساز، درجه گرافیت و ساختار پوشش مورد نیاز بستگی دارد.

3. چه چیزی یکنواختی ضخامت پوشش SiC را کنترل می کند؟
جریان گاز، فشار، هندسه اجزاء، زمان رسوب گذاری، توزیع دما و انتقال پیش ماده همه مواد. جیب های عمیق، گوشه ها و سطوح محافظ به ویژه به شرایط محلی انتقال جرم حساس هستند.

4. چرا پوشش CVD SiC ممکن است ترک بخورد یا لایه لایه شود؟
عوامل معمولی شامل تنش پسماند، عدم تطابق گرافیت/SiC CTE، آماده‌سازی ناکافی رابط، نقص‌های ریزساختاری پوشش و چرخه حرارتی مکرر است.

5. چه اطلاعاتی باید برای RFQ پوشش CVD SiC ارائه شود؟
نقشه دو بعدی یا مدل سه بعدی، عملکرد جزء، مدل راکتور، شرایط فرآیند، نیاز به گرافیت، ضخامت پوشش، زبری سطح، تحمل ابعاد، الزامات بازرسی و مقدار مورد نیاز را ارائه دهید.

مراجع

1. کربن SGL.SIGRAFINE® پوشش SiC - رسوب CVD SiC بر روی گرافیت ایزواستاتیک، دمای پوشش و تطبیق انبساط حرارتی.

2. Huo، Y. و همکاران.مطالعه همبستگی فرآیند-ساختار-ویژگی در پوشش‌های CVD-SiC روی بسترهای گرافیت. گزارش های علمی، جلد. 16، ماده 4150، 2026.

3. ما، کیو و همکارانچسبندگی سطحی پوشش‌های CVD-SiC بر روی بسترهای گرافیت: نقش دما در ریزساختار و خواص مکانیکی سرامیک بین المللی، جلد. 52، 2026.

4. ژو، دی، هینگ، پی، براون، پی، ساهای، ی.ویژگی‌های پوشش‌های کاربید سیلیکون رشد کرده روی گرافیت توسط رسوب شیمیایی بخار مجله فناوری پردازش مواد، جلد. 48، 1995.
