نویسنده | مهندس نیکوو | مهندس، بخش مواد پیشرفته، نیمه هادی Vetek

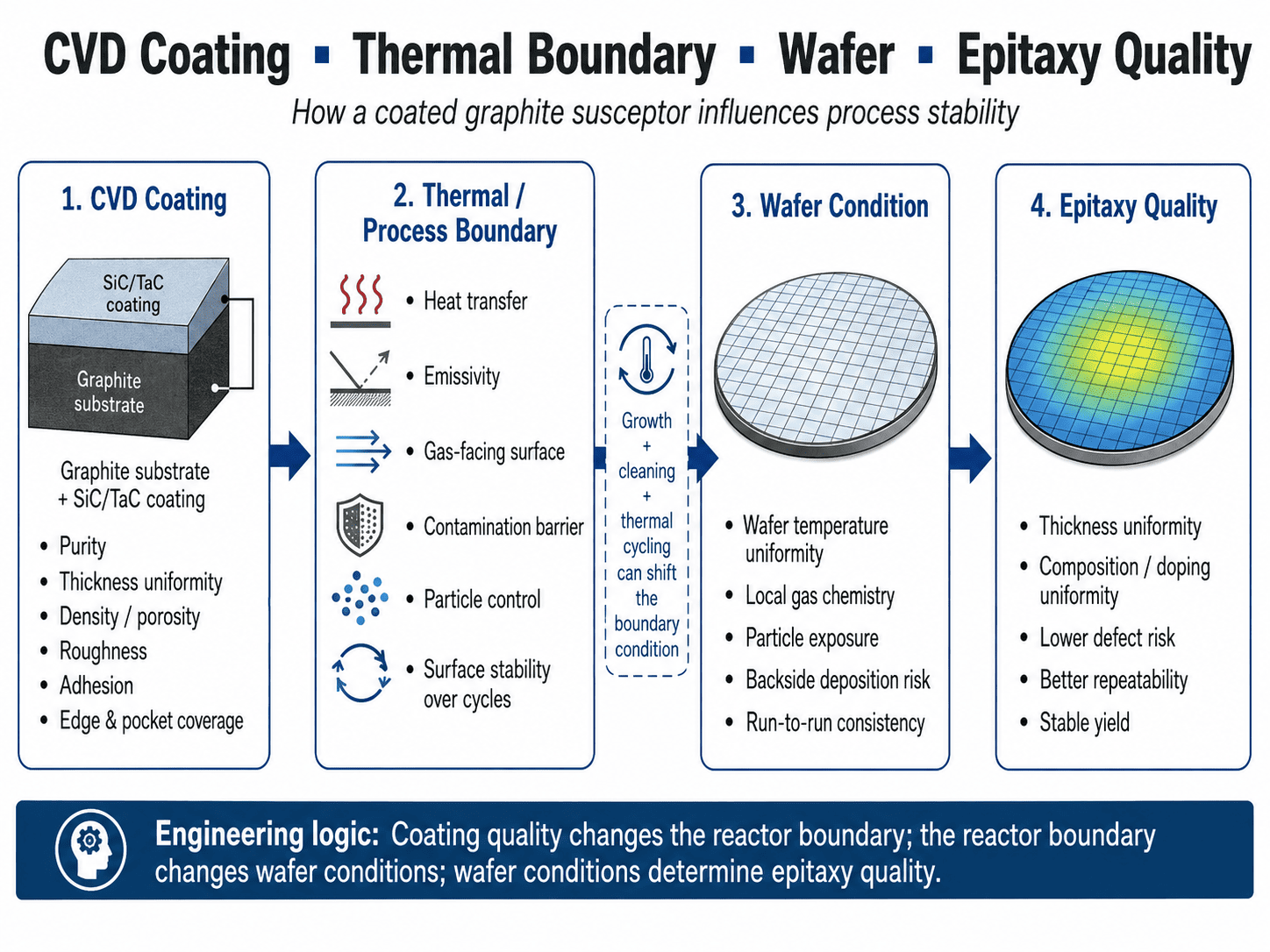

مقدمه: در اپیتاکسی، یک گیرنده گرافیت پوشش داده شده بخشی از مرز حرارتی، شیمیایی و آلودگی راکتور است. ارزش آن به تنهایی در ضخامت پوشش نیست، بلکه در این است که چگونه قسمت تمام شده دمای ویفر، ثبات سطح و تکرارپذیری را از طریق چرخه های رشد و تمیز کردن حفظ می کند.
نتیجه گیری اصلی: حتی با وجود دما، فشار و جریان گاز بدون تغییر، زبری پوشش، رسوبات، هندسه پاکت یا تخریب رابط می تواند انتقال حرارت و شیمی سطح را تغییر دهد. بنابراین، گیرنده پوشش داده شده باید به عنوان یک جزء راکتور حیاتی برای فرآیند در نظر گرفته شود، نه یک نگهدارنده ویفر غیرفعال.
دمای معمولی رشد بار را نشان می دهد: GaN MOCVD اغلب نزدیک به 1000-1100 درجه سانتی گراد، اپیتاکسی Si حدود 1050-1200 درجه سانتی گراد، و اپیتاکسی SiC تقریباً 1500-1700 درجه سانتی گراد است. دمای ویفر به قدرت بخاری به علاوه هندسه گیرنده، انتشار، عمق پاکت، چرخش و جریان گاز بستگی دارد.
MOCVD سیاره ای از جریان آرام و چرخش حامل چندگانه برای بهبود ضخامت، ترکیب و یکنواختی دوپینگ استفاده می کند.[1]
نتیجه گیری اصلی: "پوشش 100 میکرومتر" یک مشخصات نیمه هادی کامل نیست. چگالی، خلوص، ریزساختار، زبری، CTE، توزیع ضخامت، چسبندگی و کنترل نقص باید با هم در نظر گرفته شوند، به ویژه در پاکت ها، لبه ها، سوراخ ها و ویژگی های سایه دار که ممکن است رسوب موضعی متفاوت باشد.
|
پارامتر |
سی وی دی سی سی |
CVD TaC |
|
تراکم |
~3.2-3.21 گرم در سانتی متر مکعب |
~ 14.3 گرم در سانتی متر مکعب |
|
CTE |
~4.3-4.5×10-6/K |
~6.3×10-6/K |
|
سختی |
~40-42 گیگا پاسکال |
~ 2000 هنگ کنگ |
|
ضخامت |
~ 100 میکرومتر معمولی |
≥20 میکرومتر؛ ~35±10 میکرومتر |
|
زبری |
~ 1-3 میکرومتر، وابسته به فرآیند |
وابسته به فرآیند |
|
خلوص |
> 6N ممکن است |
وابسته به درجه |
زنجیره مهندسی عبارت است از:
دما / فشار / نسبت گاز CVD → رشد دانه → چگالی / زبری / تنش → عمر پوشش.
فشار بالاتر زبری و تخلخل را افزایش میدهد، در حالی که دمای بیش از حد باعث ایجاد ساختارهای درشتتر میشود.[3]
نتیجه گیری اصلی: یک پوشش ممکن است قبل از اینکه به طور مشهودی پوست کنده شود غیرقابل قبول شود. رانش ضخامت، رکود، رسوبات یا تغییر زبری می تواند انتقال حرارت و انتشار حرارت ویفر به گیرنده را تغییر دهد، در حالی که قطعه هنوز از نظر مکانیکی دست نخورده به نظر می رسد دما یا رانش را ایجاد می کند.
تعادل حرارتی ویفر:
Qtotal = Qconduction + Qradiation + Qconvection
گیرنده پوشش داده شده از طریق خواص مواد، وضعیت سطح و هندسه بر این اصطلاحات تأثیر می گذارد. عمق جیب مهم است زیرا تجمع پوشش هندسه نهایی نشستن ویفر را تغییر می دهد.
یک پوشش اسمی 100 میکرومتری که در اطراف یک پاکت متفاوت است میتواند هم مسیر حرارتی موضعی و هم ابعاد نهایی را تغییر دهد. تغییرات کوچک به طور خودکار باعث عدم یکنواختی نمی شود، اما عمق پاکت پس از پوشش باید یک CTQ باشد.
در طول تولید:
رسوبات رشد + تمیز کردن + چرخه حرارتی → رانش زبری / انتشار → رانش مرز حرارتی → رانش دمای ویفر → رانش نرخ رشد / ترکیب.
بنابراین طول عمر قطعه باید با محدودیت های فرآیند تعریف شود - نه صرفاً با "عدم شکست قابل مشاهده".
نتیجه گیری اصلیسی وی دی سی سی به دلیل بلوغ، خلوص و سازگاری با گرافیت، خط پایه عملی برای بسیاری از قطعات اپیتاکسی Si، GaN و SiC است. TaC زمانی جذاب می شود که دمای شدید یا شیمی غنی از Si، رکود SiC را به مکانیزم تایید شده محدود کننده طول عمر تبدیل کند.
|

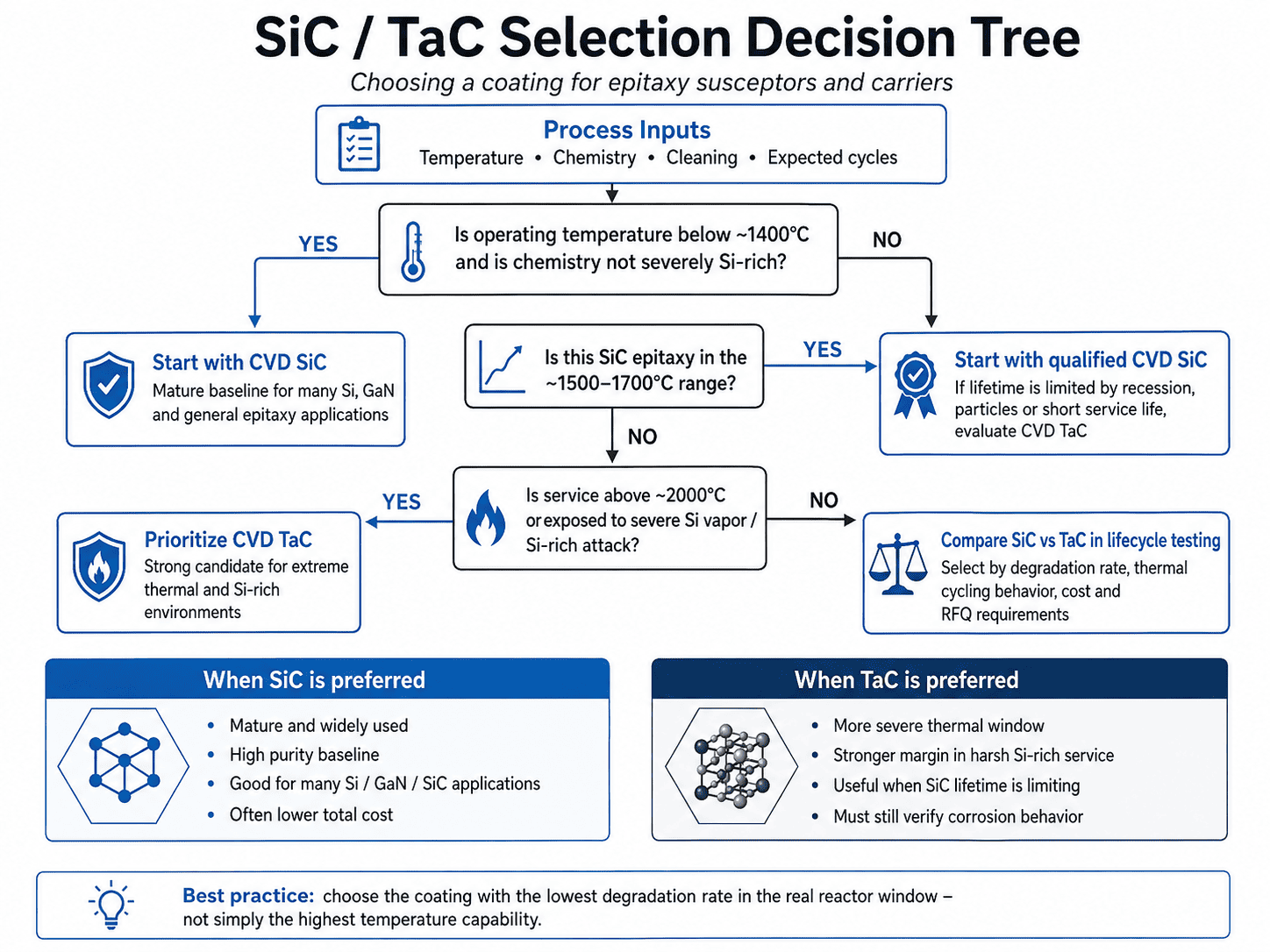

پنجره فرآیند |
شروع انتخاب |
منطق مهندسی |
|
سی اپیتاکسی، ~1050-1200 درجه سانتیگراد |
سی وی دی سی سی |
بالغ، حاشیه کافی |
|
GaN MOCVD، ~1000-1100 درجه سانتیگراد |
سی وی دی سی سی |
ایجاد سطح حامل |
|
اپیتاکسی SiC، ~1500-1700 درجه سانتیگراد |
ابتدا SiC؛ اگر عمر محدود باشد، TaC را ارزیابی کنید |
شدت بالاتر |
|
حمله شدید Si-rich |
TaC را ارزیابی کنید |
حاشیه نسوز بالاتر |
|
خدمات منطقه گرم > 2000 درجه سانتیگراد |
TaC به شدت در نظر گرفته شده است |
پایداری SiC ممکن است عمر را محدود کند |
→ بله: واجد شرایط CVD SiC.
→ خیر: ادامه دهید.
اپیتاکسی SiC در ~1500-1700 درجه سانتیگراد؟
→ با SiC اثبات شده شروع کنید. اگر رکود، ذرات یا عمر کوتاه غالب است، TaC را مقایسه کنید.
> 2000 درجه سانتیگراد یا قرار گرفتن در معرض شدید بخار Si
→ اولویت بندی ارزیابی TaC.
TaC از نظر شیمیایی آسیب ناپذیر نیست. در 1973 K در بخار سیلیکون، CVD TaC محصولات واکنش TaSi2/SiC را تشکیل داد. افزایش قرار گرفتن در معرض Si باعث افزایش عمق خوردگی و زبری شد.[4] بنابراین انتخاب باید بر اساس نرخ تخریب در راکتور واقعی باشد، نه تنها نقطه ذوب.
نتیجه گیری اصلی: بیشتر خرابیهای گیرهدار پوششدادهشده از تنش حرارتی همراه، غیریکنواختی رسوب، فرورفتگی شیمیایی و آسیب تمیز کردن یا جابجایی ناشی میشوند. تجزیه و تحلیل شکست باید نقص قابل مشاهده را به مکانیسم ریشه آن و سپس به علامت ویفر مرتبط کند به جای توقف در "لایه برداری پوشش".
|
حالت شکست |
مکانیزم ریشه |
ریسک فرآیند اصلی |
|
میکروکراکینگ |
عدم تطابق CTE + چرخه حرارتی |
ورود گاز، ذرات |
|
لایه لایه شدن |
تنش پسماند / رابط ضعیف |
پوسته پوسته شدن |
|
سوراخ سوراخ / تخلخل |
تراکم ناقص |
قرار گرفتن در معرض گرافیت |
|
بریدگی لبه |
استرس / مدیریت |
ذرات محلی |
|
رکود شیمیایی |
شیمی واکنشی با T بالا |
رانش زبری/گسترش |
|
انباشت سپرده |
رسوب انگلی |
رانش حرارتی/جریان |
یک رابطه تنش حرارتی مرتبه اول مفید است:
σ ≈ E × Δα × ΔT
که در آن E مدول پوشش، Δα تفاوت CTE پوشش/ بستر و ΔT گشت و گذار حرارتی است. به همین دلیل است که تطبیق CTE گرافیت تقریباً به اندازه خلوص پوشش اهمیت دارد.
جیب های عمیق، سوراخ ها و شیارها می توانند پیش سازهای مختلفی را دریافت کنند:
پوشش نازک/متخلخل موضعی → حمله حرارتی/شیمیایی → قرار گرفتن در معرض گرافیت → فرسایش → ذرات → خطر نقص ویفر.
بنابراین ممکن است یک جزء قبل از پایان عمر مکانیکی به پایان عمر فرآیند برسد.
نتیجه گیری اصلی: صلاحیت باید شرایط راکتور را به CTQ های قابل اندازه گیری تبدیل کند و آنها را در هندسه نهایی تأیید کند. گواهی مواد به تنهایی کافی نیست. هدف، یکپارچگی پوشش، ابعاد و رفتار حرارتی/شیمیایی قابل تکرار از طریق چرخههای رشد و تمیز کردن نماینده است.
یک مشخصات عملی باید شامل موارد زیر باشد:
پست های بازرسی توصیه شده:
ورودی → چرخه های رشد تعریف شده → تمیز کردن → پایان عمر.
ارتباط این نقاط بازرسی با داده های ذرات و ویفر مفیدتر از بازرسی بصری به تنهایی است.
سی وی دی سی سی چقدر باید ضخامت داشته باشد؟
حدود 100 میکرومتر یک مرجع مفید است، نه یک بهینه جهانی. هندسه، مجاز خوردگی، تنش و تحمل ابعادی هدف را تعیین می کند.
آیا پوشش ضخیم تر همیشه ماندگاری بیشتری دارد؟
خیر. ذخیره خوردگی را اضافه می کند اما ممکن است تنش پسماند و تغییر ابعاد را نیز افزایش دهد.
چرا پوشش SiC پوست می کند؟
عوامل معمولی عبارتند از عدم تطابق CTE، تنش پسماند، نقص رابط، هندسه لبه، چرخه حرارتی، حمله شیمیایی و آسیب تمیز کردن.
چه زمانی باید TaC جایگزین SiC شود؟
زمانی که ثابت شود که حمله با دمای بالا یا غنی از Si محدودیت طول عمر SiC غالب است و TaC نتیجه چرخه حیات بهتری را ارائه می دهد.
نتیجه گیری اصلی: گرافیت پوشش داده شده با CVD باید به عنوان بخشی از فرآیند اپیتاکسی واجد شرایط باشد. هدف، رفتار حرارتی، شیمیایی و ابعادی پایدار در سرتاسر تولید است، با پایان عمر که توسط CTQهای قابل اندازهگیری فرآیند تعریف میشود تا آسیب قابل مشاهده به تنهایی.
زنجیره مهندسی عبارت است از:
بستر گرافیت ← ریزساختار CVD ← هندسه نهایی ← پایداری حرارتی/شیمیایی ← تکرارپذیری ویفر.
سوال بهتر این نیست که "پوشش چقدر ضخیم است؟" اما "این جزء پس از رشد مکرر، تمیز کردن و چرخه های حرارتی چگونه رفتار خواهد کرد و چه حد قابل اندازه گیری پایان عمر آن را تعیین می کند؟"
مراجع
[1] AIXTRON SE، اصل سیاره ای (MOCVD).
[2] SGL Carbon، SIGRAFINE® SiC Coating - اطلاعات مواد.
[3] Huo Y. و همکاران، گزارش های علمی 16، 4150 (2026)، "مطالعه همبستگی فرآیند-ساختار-ویژگی در پوشش های CVD-SiC روی بسترهای گرافیت."
[4] Hao K. و همکاران، Vacuum 241، 114677 (2025)، "مکانیسمهای خوردگی ناشی از بخار سیلیکونی پوششهای CVD TaC روی زیرلایههای گرافیت."
مهندس نیکو 15 سال تجربه در تحقیق و توسعه پوشش های CVD و مواد منطقه داغ مبتنی بر کربن دارد. او پروژه تولید انبوه اولین اجزای گرافیتی با پوشش TaC را که در اپیتاکسی SiC 8 اینچی استفاده می شود، رهبری کرد. او در بسیاری از پروژههای طراحی منطقه داغ و تجزیه و تحلیل شکست برای رشد کریستال SiC شرکت کرده است و دارای هفت اختراع اختراع مربوط به مواد منطقه داغ است.
