پوشش کاربید سیلیکون

نیمه هادی VeTek در تولید محصولات پوشش کاربید سیلیکون فوق خالص تخصص دارد، این پوشش ها برای اعمال بر روی گرافیت خالص، سرامیک و اجزای فلزی نسوز طراحی شده اند.


پوشش‌های با خلوص بالا عمدتاً برای استفاده در صنایع نیمه‌رسانا و الکترونیک هدف‌گذاری شده‌اند. آنها به عنوان یک لایه محافظ برای حامل‌های ویفر، گیرنده‌ها و عناصر گرمایشی عمل می‌کنند و از آنها در برابر محیط‌های خورنده و واکنش‌پذیری که در فرآیندهایی مانند MOCVD و EPI با آن مواجه می‌شوند، محافظت می‌کنند. این فرآیندها برای پردازش ویفر و ساخت دستگاه یکپارچه هستند. علاوه بر این، پوشش‌های ما برای کاربرد در کوره‌های خلاء و گرمایش نمونه، که در آن محیط‌های خلاء، واکنش‌پذیر و اکسیژن بالا وجود دارد، مناسب هستند.


در VeTek Semiconductor، ما یک راه حل جامع با قابلیت های پیشرفته ماشین آلات خود ارائه می دهیم. این ما را قادر می سازد تا اجزای پایه را با استفاده از گرافیت، سرامیک یا فلزات نسوز تولید کنیم و پوشش های سرامیکی SiC یا TaC را در داخل خود اعمال کنیم. ما همچنین خدمات پوشش را برای قطعات عرضه شده توسط مشتری ارائه می دهیم و انعطاف پذیری را برای رفع نیازهای مختلف تضمین می کنیم.


محصولات پوشش کاربید سیلیکون ما به طور گسترده ای در اپیتاکسی Si، اپیتاکسی SiC، سیستم MOCVD، فرآیند RTP/RTA، فرآیند اچینگ، فرآیند اچ کردن ICP/PSS، فرآیند انواع مختلف LED، از جمله LED آبی و سبز، LED UV و UV عمیق استفاده می شود. LED و غیره، که با تجهیزات LPE، Aixtron، Veeco، Nuflare، TEL، ASM، Annealsys سازگار است، TSI و غیره.


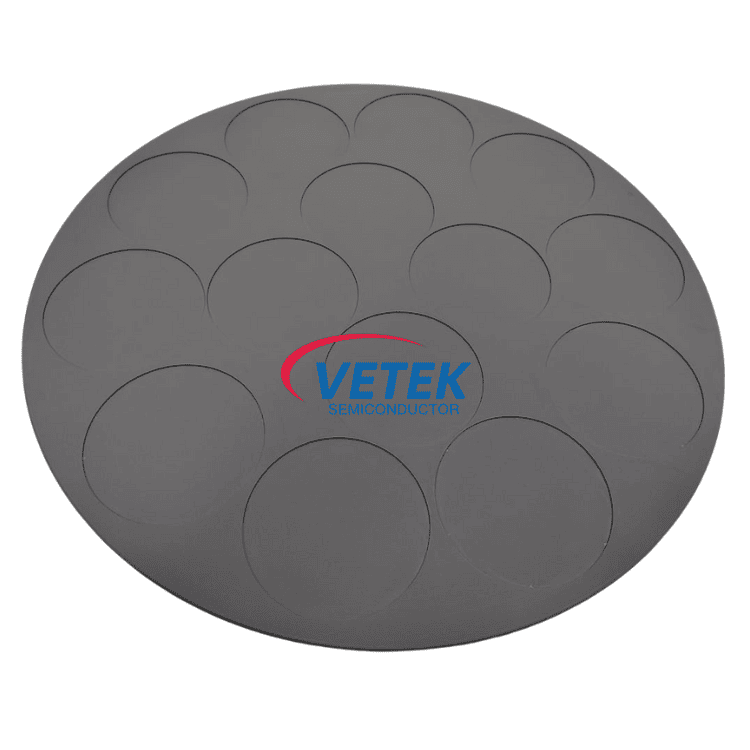

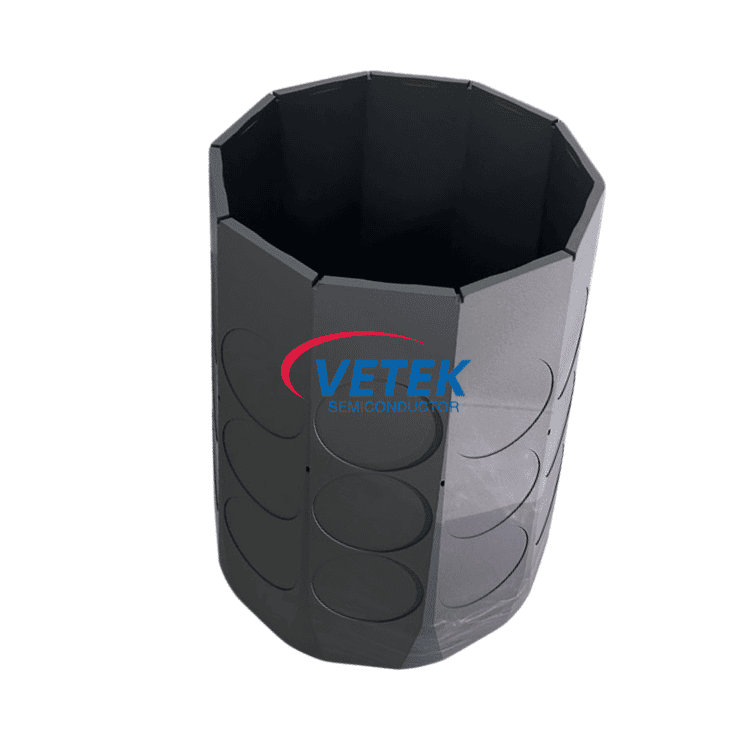

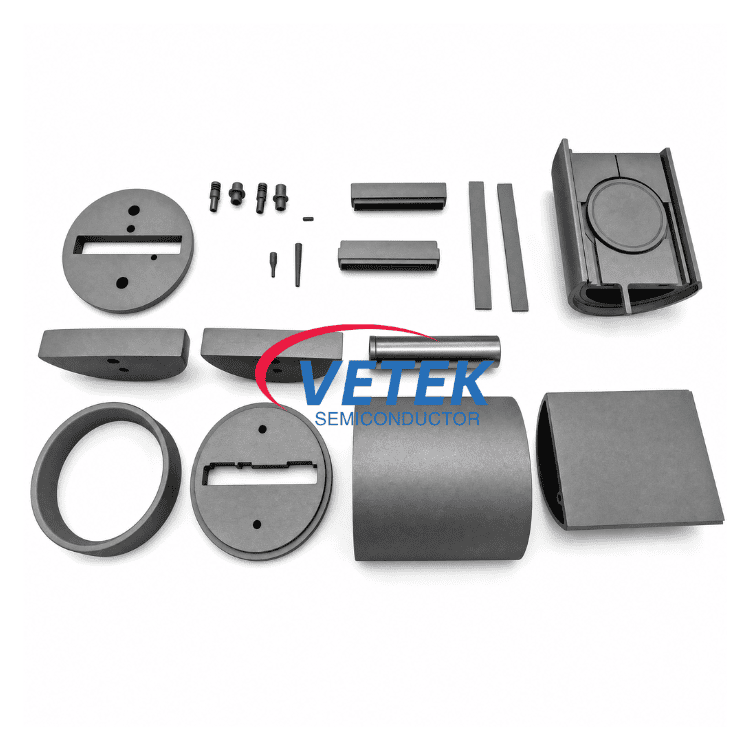

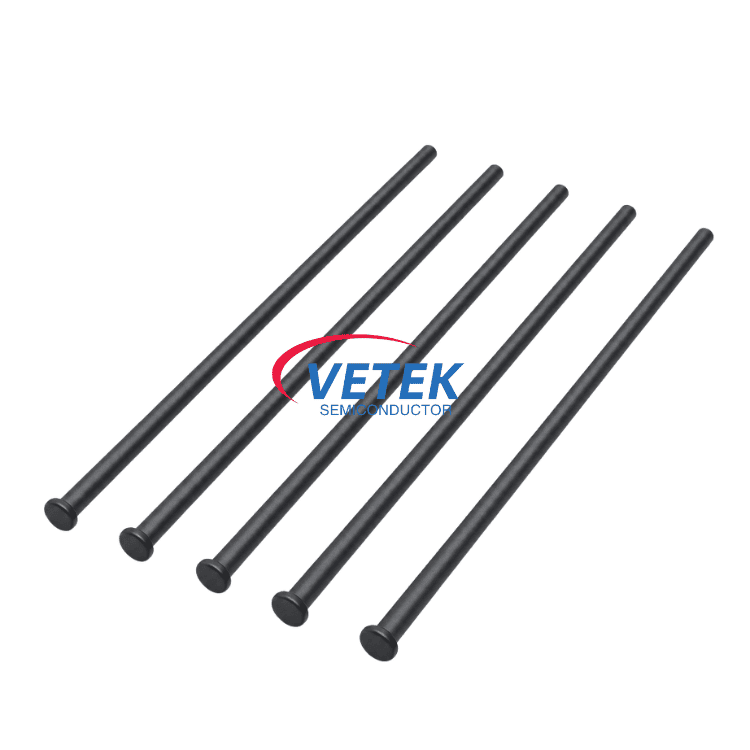

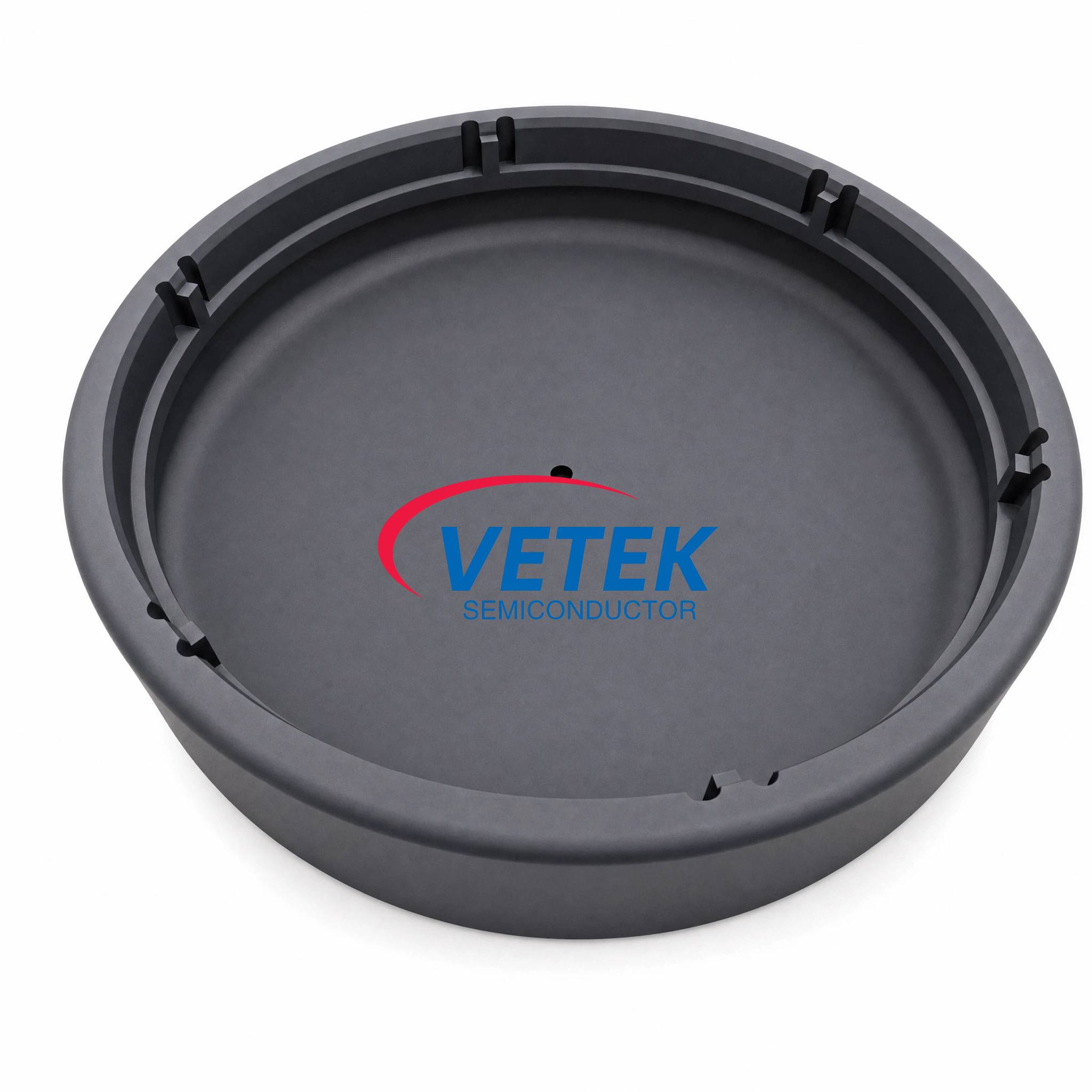

قطعات راکتوری که می توانیم انجام دهیم:


Aixtron G5 MOCVD Susceptors


پوشش سیلیکون کاربید چندین مزیت منحصر به فرد دارد:

Silicon Carbide Coating several unique advantages



پارامتر پوشش سیلیکون کاربید نیمه هادی VeTek

خواص فیزیکی اولیه پوشش CVD SiC
اموال ارزش معمولی
ساختار کریستالی فاز β FCC پلی کریستالی، عمدتاً (111) گرا
چگالی پوشش SiC 3.21 گرم بر سانتی متر مکعب
سختی پوشش SiC سختی 2500 ویکرز (بار 500 گرم)
اندازه دانه 2 تا 10 میکرومتر
خلوص شیمیایی 99.99995%
ظرفیت حرارتی 640 ژون کیلوگرم-1· K-1
دمای تصعید 2700 ℃
قدرت خمشی 415 مگاپاسکال RT 4 نقطه
مدول یانگ 430 Gpa خم 4pt، 1300℃
هدایت حرارتی 300W·m-1· K-1
انبساط حرارتی (CTE) 4.5×10-6K-1

ساختار کریستالی فیلم CVD SIC

CVD SIC FILM CRYSTAL STRUCTURE



View as

حامل ویفر پوشش داده شده برای اچ کردن

حامل ویفر پوشش داده شده برای اچ کردن

به عنوان یک تولید کننده پیشرو چینی و تأمین کننده محصولات پوشش کاربید سیلیکون ، حامل ویفر پوشش داده شده Veteksemicon برای اچ ، نقش اصلی غیر قابل تعویض در فرآیند اچینگ را با ثبات عالی دمای بالا ، مقاومت در برابر خوردگی برجسته و هدایت حرارتی بالا ایفا می کند.
بیشتر ببینید >> ارسال استعلام >>
CVD SIC SIC SUSEPITOR

CVD SIC SIC SUSEPITOR

CVD SIC CVD SIC SIC SICISTER SISPICOR یک راه حل برش برای فرآیندهای نیمه هادی اپیتاکسیال ، ارائه خلوص فوق العاده بلند (≤100ppb ، ICP-E10 دارای گواهینامه) و ثبات حرارتی/شیمیایی استثنایی برای رشد مقاوم در برابر آلودگی GAN ، SIC و SILICONES مبتنی بر Epi-Layers است. مهندسی شده با فناوری CVD دقیق ، از ویفرهای 6 "/8"/12 "پشتیبانی می کند ، حداقل استرس حرارتی را تضمین می کند و در برابر دمای شدید تا 1600 درجه سانتیگراد مقاومت می کند.
بیشتر ببینید >> ارسال استعلام >>
حساس سیاره ای پوشش داده شده

حساس سیاره ای پوشش داده شده

SIC SINCTOR SICTER SICTOR SIC یک مؤلفه اصلی در فرآیند دمای بالا از تولید نیمه هادی است. طراحی آن بستر گرافیتی را با پوشش کاربید سیلیکون برای دستیابی به بهینه سازی جامع عملکرد مدیریت حرارتی ، پایداری شیمیایی و قدرت مکانیکی ترکیب می کند.
بیشتر ببینید >> ارسال استعلام >>
حلقه مهر و موم شده با پوشش SIC برای اپیتاکس

حلقه مهر و موم شده با پوشش SIC برای اپیتاکس

حلقه مهر و موم شده با پوشش SIC ما برای اپیتاکسی یک مؤلفه آب بندی با کارایی بالا است که مبتنی بر کامپوزیت های گرافیت یا کربن کربن است که با کاربید سیلیکون با خلوص بالا (SIC) توسط رسوب بخار شیمیایی (CVD) پوشش داده شده است ، که ترکیبی از پایداری حرارتی گرافیت با مقاومت محیطی شدید Mocval از SIC ، و IS طراحی شده برای EpitAxial Epitaxial (طراحی شده برای SemiConduction) (
بیشتر ببینید >> ارسال استعلام >>

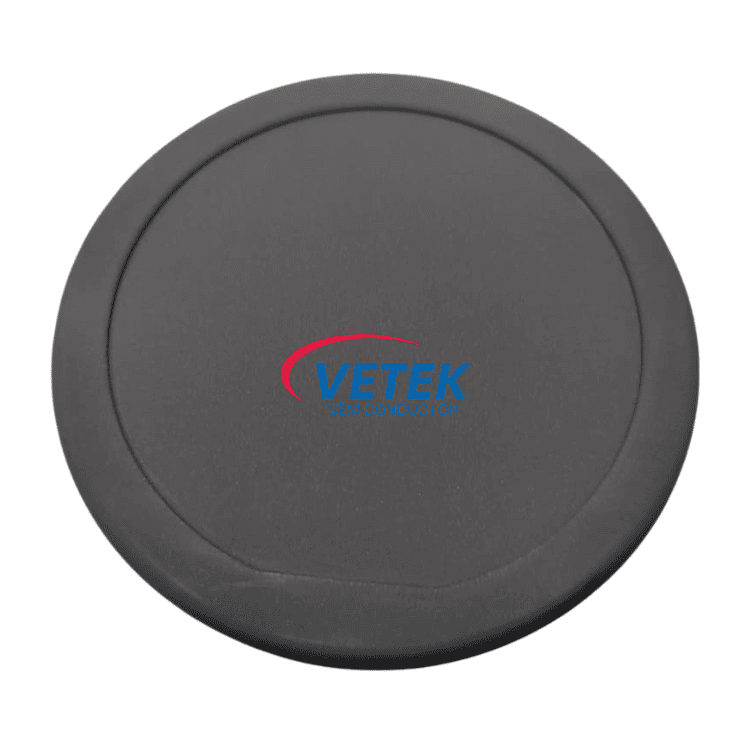

Undertaker Graphite Wafer EPI

Undertaker Graphite Wafer EPI

Veteksemicon Single Wafer Epi Graphite Susticor برای کاربید سیلیکون با کارایی بالا (SIC) ، گالیم نیترید (GAN) و سایر فرآیند نیمه هادی نسل سوم Epitaxial طراحی شده است و مؤلفه اصلی برگه اپی توپ با دقت بالا در تولید انبوه است.
بیشتر ببینید >> ارسال استعلام >>

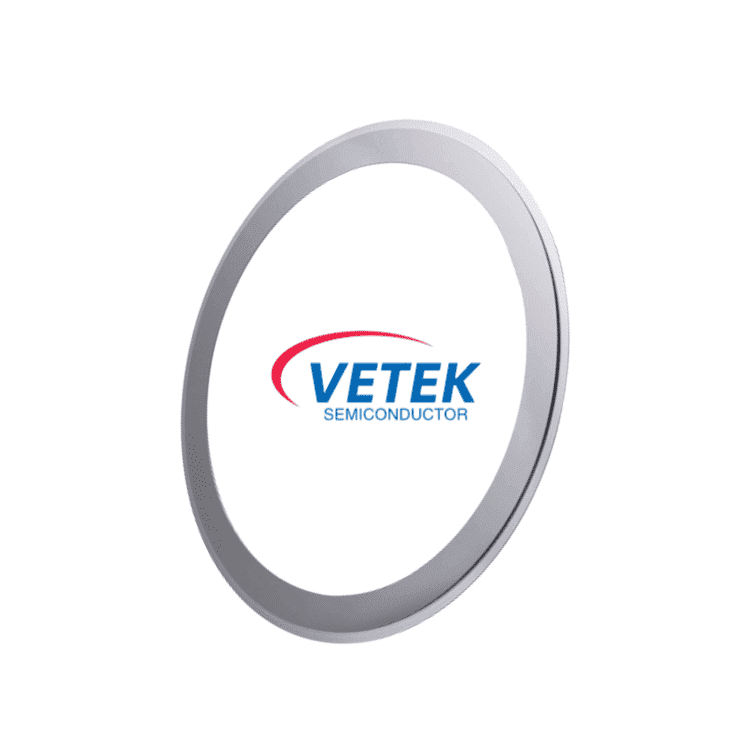

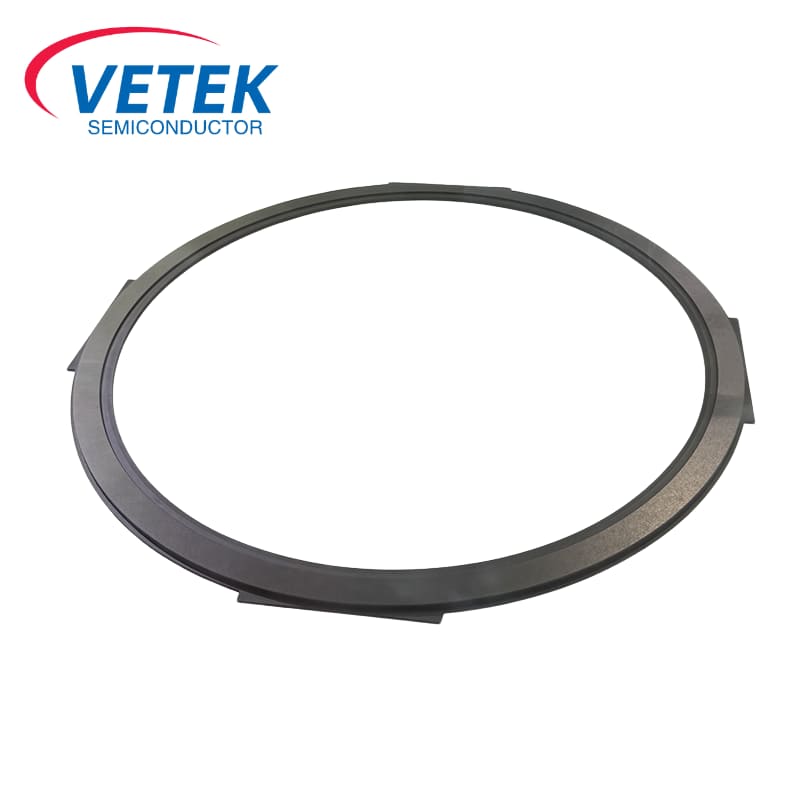

حلقه تمرکز اچینگ پلاسما

حلقه تمرکز اچینگ پلاسما

یک مؤلفه مهم مورد استفاده در فرآیند اچینگ ساخت ویفر ، حلقه تمرکز اچینگ پلاسما است که عملکرد آن نگه داشتن ویفر برای حفظ چگالی پلاسما و جلوگیری از آلودگی طرفهای ویفر است. وتک نیمه هادی ویتک حلقه فوکوس اچ پلاسما را با مواد مختلف مانند مونوکریستالی سیلیکون ، سیلیکون کربید و سرامید دیگر سرامید تهیه کنید.
بیشتر ببینید >> ارسال استعلام >>
ما به عنوان یک تولید کننده و تأمین کننده 77 پوند حرفه ای در چین ، کارخانه خودمان را داریم. این که آیا شما برای تأمین نیازهای خاص منطقه خود به خدمات سفارشی نیاز دارید یا می خواهید 77 پوند پیشرفته و با دوام ساخته شده در چین خریداری کنید ، می توانید برای ما پیام بگذارید.
