کاربردهای متنوع کوارتز در تولید نیمه هادی چیست؟

مواد کوارتز با خلوص بالا نقش حیاتی در صنعت نیمه هادی دارند. مقاومت بالای آنها در دمای بالا، مقاومت در برابر خوردگی، پایداری حرارتی و خواص انتقال نور آنها را به مواد مصرفی حیاتی تبدیل می کند.محصولات کوارتزبرای قطعات در هر دو منطقه با دمای بالا و دمای پایین تولید ویفر استفاده می شود و ثبات و تمیزی فرآیند تولید را تضمین می کند. با تکامل صنعت نیمه هادی، تقاضا برای کوارتز با خلوص بالا همچنان در حال رشد است و باعث پیشرفت در تولید و فناوری می شود. این مقاله نگاهی عمیق به کاربردهای اصلی و روند بازار کوارتز در تولید نیمه هادی ها ارائه می دهد.

خواص کوارتز

• کوارتز (سیلیکون دی اکسید، SiO2) در زمینه نیمه هادی به دلیل ویژگی های فیزیکی و شیمیایی تقریباً کامل آن غیرقابل جایگزین است.
• خلوص فوق العاده: کوارتز درجه نیمه هادی معمولاً به خلوص 99.99٪ (4N) یا بالاتر نیاز دارد که گاهی اوقات به 5N می رسد. این تضمین می کند که یون های فلزی (مانند سدیم، پتاسیم و آهن) مهاجرت نکنند و ویفرهای سیلیکونی را در طول پردازش در دمای بالا آلوده نکنند.
• پایداری حرارتی: با نقطه نرم شدن تقریباً 1730 درجه سانتیگراد، کوارتز می تواند برای مدت طولانی در محیط های با دمای بالا بین 1100 درجه سانتیگراد تا 1250 درجه سانتیگراد پایدار عمل کند. این باعث می شود که برای فرآیندهای انتشار و اکسیداسیون مناسب باشد.
• بی اثری شیمیایی: کوارتز تقریباً با هیچ اسیدی به جز اسید هیدروفلوئوریک و فسفریک داغ، واکنشی ندارد. این به عنوان یک حامل ایده آل برای فرآیندهای تمیز کردن مرطوب و حکاکی عمل می کند.
• انبساط حرارتی کم: این ویژگی تضمین می کند که اجزای کوارتز به راحتی در طول چرخه های حرارتی شدید ترک نخورند و ثبات ابعادی را برای ساخت دقیق حفظ می کند.

2. کاربردهای اصلی قطعات کوارتز در ساخت نیمه هادی

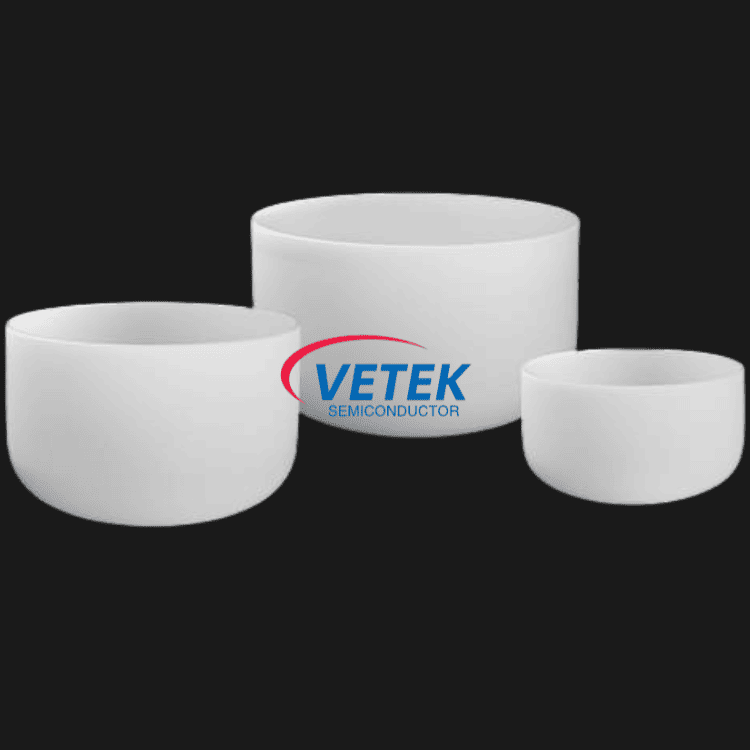

الف. رشد کریستال: بوته های کوارتز

در مرحله اول تولید ویفر - روش Czochralski (CZ) - پلی سیلیکون باید در داخل یک بوته کوارتز ذوب شود.

عملکرد هسته: بوته کوارتز مستقیماً با سیلیکون مذاب تماس می گیرد. بوته های با کیفیت بالا باعث کاهش آزاد شدن بیش از حد اکسیژن می شوند و تضمین می کنند که سطح ناخالصی در شمش سیلیکون تک کریستالی به حداقل می رسد.

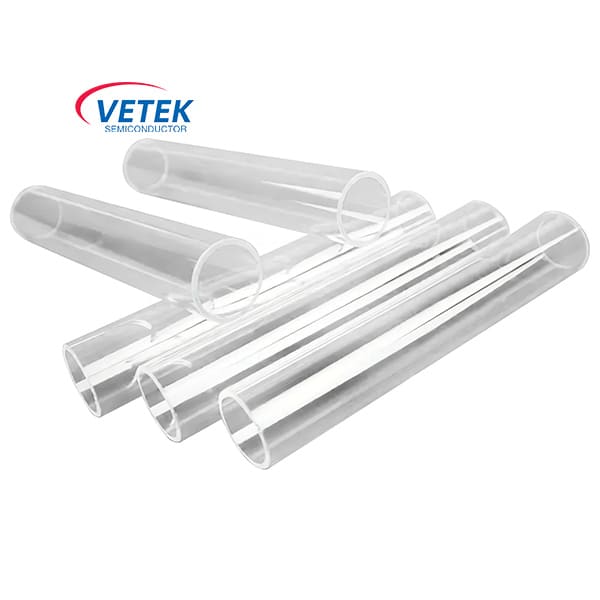

ب. فرآیندهای حرارتی: قایق های کوارتز و لوله های کوره

در فرآیندهای انتشار، اکسیداسیون و بازپخت، ویفرها به صورت دسته‌ای در داخل حامل‌های کوارتز قرار می‌گیرند تا وارد کوره انتشار شوند.

عملکرد اصلی: قایق کوارتز ویفر وظیفه حمل دقیق ویفرها را بر عهده دارد، در حالی که لوله کوره کوارتز یک محیط واکنش تمیز و کنترل شده با دمای بالا را فراهم می کند.

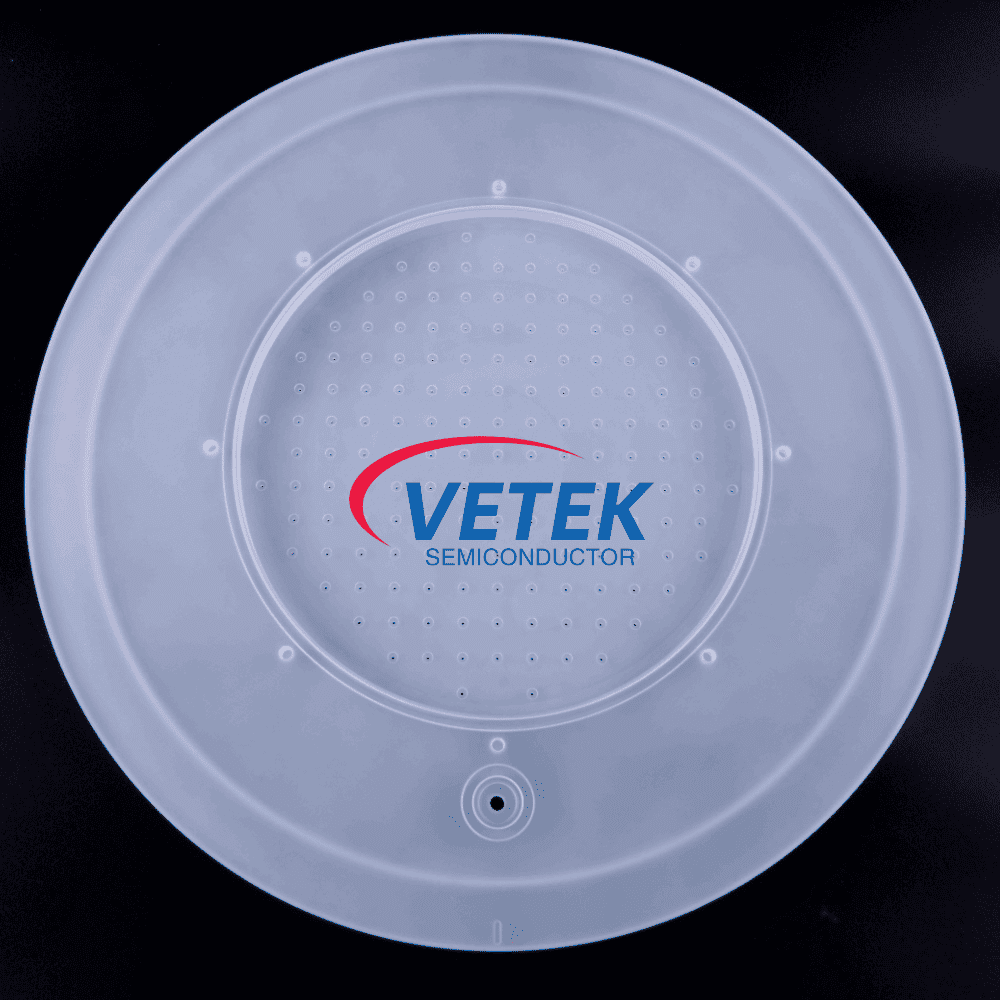

ج. رسوب لایه نازک: سر دوش کوارتز و قطعات محفظه

در طی فرآیندهای CVD (رسوب بخار شیمیایی) و ALD (رسوب لایه اتمی)، از قطعات کوارتز برای هدایت و توزیع گازهای واکنش استفاده می شود.

عملکرد اصلی: سر دوش کوارتز اطمینان حاصل می کند که گاز به طور یکنواخت روی سطح ویفر پاشیده می شود، که برای بهبود یکنواختی لایه های نازک در مقیاس نانومتری بسیار مهم است.

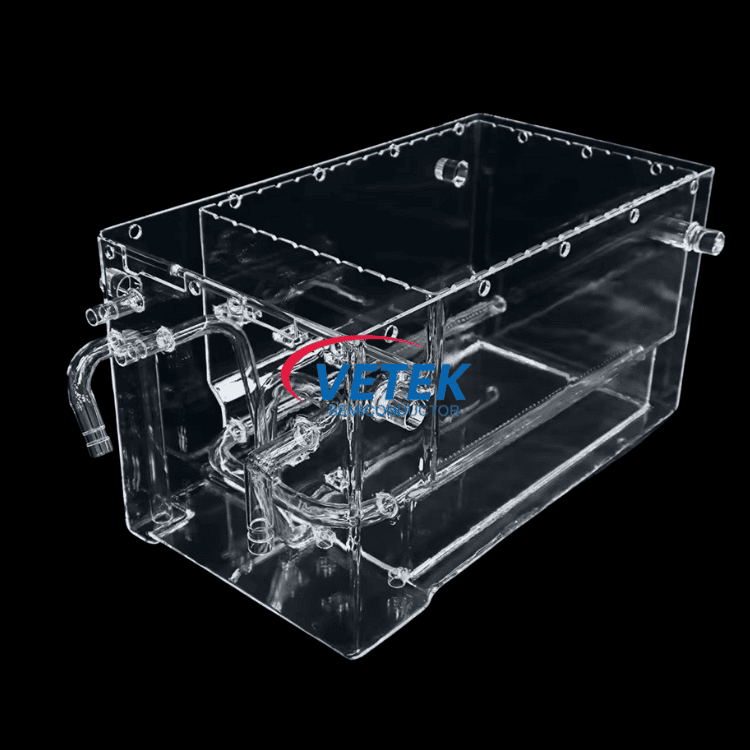

D. تمیز کردن مرطوب: حمام کوارتز

در طی مراحل تمیز کردن قبل و بعد از فوتولیتوگرافی، ویفرها باید در واکنشگرهای شیمیایی مختلف غوطه ور شوند.

عملکرد اصلی: حمام های کوارتز در برابر خوردگی اسیدی قوی مقاوم هستند و آلودگی ذرات ایجاد نمی کنند، و آنها را به یک استاندارد در فرآیندهای تمیز کردن RCA تبدیل می کند.

3. تحلیل بازار قطعات کوارتز نیمه هادی

طبق آخرین داده های صنعت، بازار جهانی کوارتز نیمه هادی رشد سریعی را تجربه می کند:

4. روندهای صنعت

تکرارهای فرآیند نیمه هادی الزامات سختی را برای خلوص مواد ایجاد می کند. سیلیس ذوب شده مصنوعی که توسط فرآیندهای 7 نانومتری و پیشرفته تر هدایت می شود، به دلیل ناخالصی های فلزی بسیار کم و مقاومت عالی در پلاسما، به سرعت جایگزین کوارتز طبیعی سنتی در فرآیندهای اچ و لیتوگرافی می شود. به طور همزمان، صنعت در حال گذار به سمت ماشینکاری دقیق یکپارچه است. تولیدکنندگان با قابلیت‌های CNC فوق‌العاده دقیق و ادغام مواد خام با خلوص بالا، جایگاه بالایی را در رقابت‌های آینده حفظ خواهند کرد.

علاوه بر این، ابتکارات سبز و بازیافت در حال تبدیل شدن به مسیرهای کلیدی کارخانه‌ها برای کاهش هزینه‌ها و افزایش کارایی هستند. با افزایش وزن استانداردهای ESG در زنجیره تامین نیمه هادی، بازسازی دقیق و بازیافت قطعات کوارتز پیشرفته تبدیل به یک مدل تجاری اصلی خواهد شد. این به شرکت ها کمک می کند تا هزینه های تولید را کاهش دهند و یک انتخاب ضروری برای دستیابی به اهداف جهانی بی طرفی کربن است. در این فرآیند، شرکت‌های کوارتز با فناوری‌های تمیزکننده پیشرفته و قابلیت‌های تعمیرات پردازش شعله، با فرصت‌های قابل توجهی در بازار مواجه خواهند شد.

VeTek Semiconductor به عنوان یک تامین کننده پیشرو مواد نیمه هادی، طیف کاملی از راه حل ها از بوته های کوارتز تا قایق های کوارتز دقیق را ارائه می دهد. محصولات ما به طور گسترده توسط OEM های بزرگ جهانی و کارخانه های تولید ویفر استفاده می شود، که برای کمک به مشتریان برای بهبود پایداری فرآیند و عملکرد از طریق مواد و صنعت برتر اختصاص داده شده است.
