نیمه ماه در محفظه واکنش LPE چیست؟

در سیستم های اپیتاکسی سیلیکون کاربید (SiC)، بسیاری از اجزای کلیدی راکتور خارج از صنعت ساخت نیمه هادی ناآشنا باقی می مانند. یکی از این اجزا "Halfmoon" است، یک بخش ساختاری مبتنی بر گرافیت که معمولا در داخل اتاق‌های واکنش LPE استفاده می‌شود.

اگرچه Halfmoon خود یک حامل ویفر نیست، اما نقش مهمی در حفظ ثبات راکتور در طول فرآیندهای رشد همپایه در دمای بالا ایفا می کند. همانطور که تولید نیمه هادی SiC به سمت ویفرهای بزرگتر و کنترل دقیق تر فرآیند حرکت می کند، طراحی و عملکرد مواد اجزای راکتور داخلی اهمیت فزاینده ای پیدا کرده است.

درک اتاق واکنش LPE

LPE (Liquid Phase Epitaxy) یک تکنیک رشد کریستال است که در تولید نیمه هادی استفاده می شود. در سیستم های اپیتاکسی SiC، محفظه واکنش تحت شرایط بسیار سختی کار می کند که شامل موارد زیر است:

• دمای بالا
• گازهای فرآیند واکنشی
• چرخه های حرارتی طولانی
• کنترل آلودگی شدید
• الزامات جریان گاز پایدار

سیستم های اپیتاکسی SiC مدرن مانند راکتورهای LPE به شدت به ساختارهای میدان حرارتی پایدار و مدیریت جریان گاز در داخل محفظه واکنش متکی هستند. حتی تغییرات کوچک در توزیع دما یا یکنواختی جریان گاز ممکن است مستقیماً بر کیفیت لایه اپیتاکسیال و قوام ویفر تأثیر بگذارد.

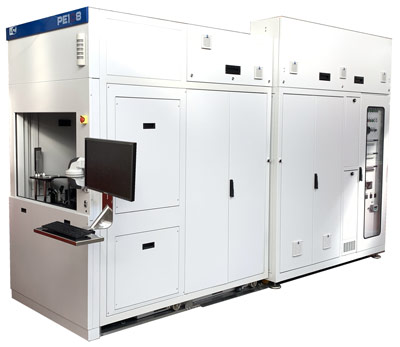

راکتور اپیتاکسی LPE PE1O6 SiC، یک سیستم دیواره داغ افقی که برای رشد پیشرفته ویفر SiC استفاده می شود.

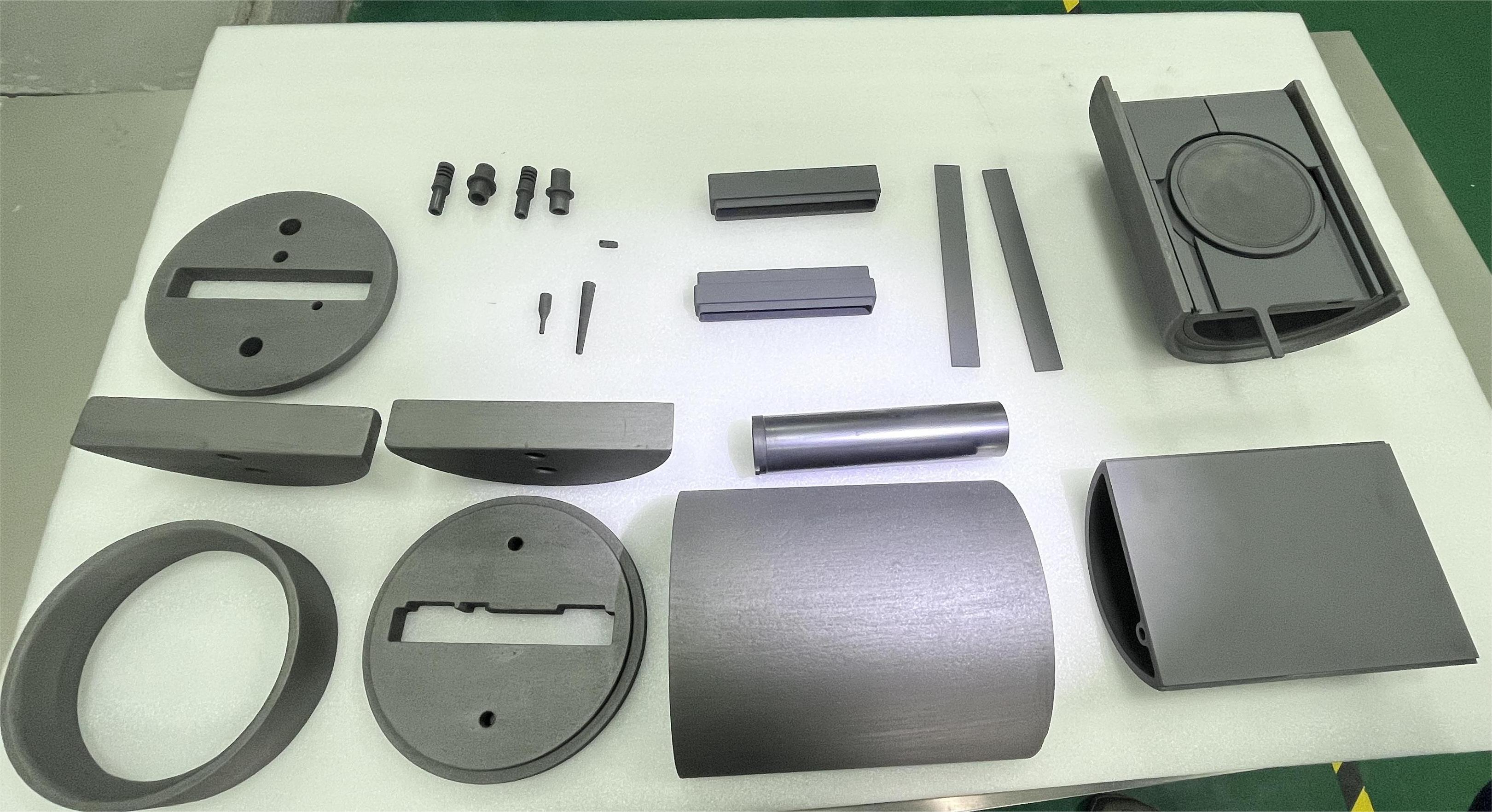

در داخل محفظه، اجزای متعدد مبتنی بر گرافیت با هم کار می کنند تا یک محیط حرارتی و شیمیایی کنترل شده برای رشد اپیتاکسیال ایجاد کنند. نیمه ماه یکی از این اجزای ساختاری است.

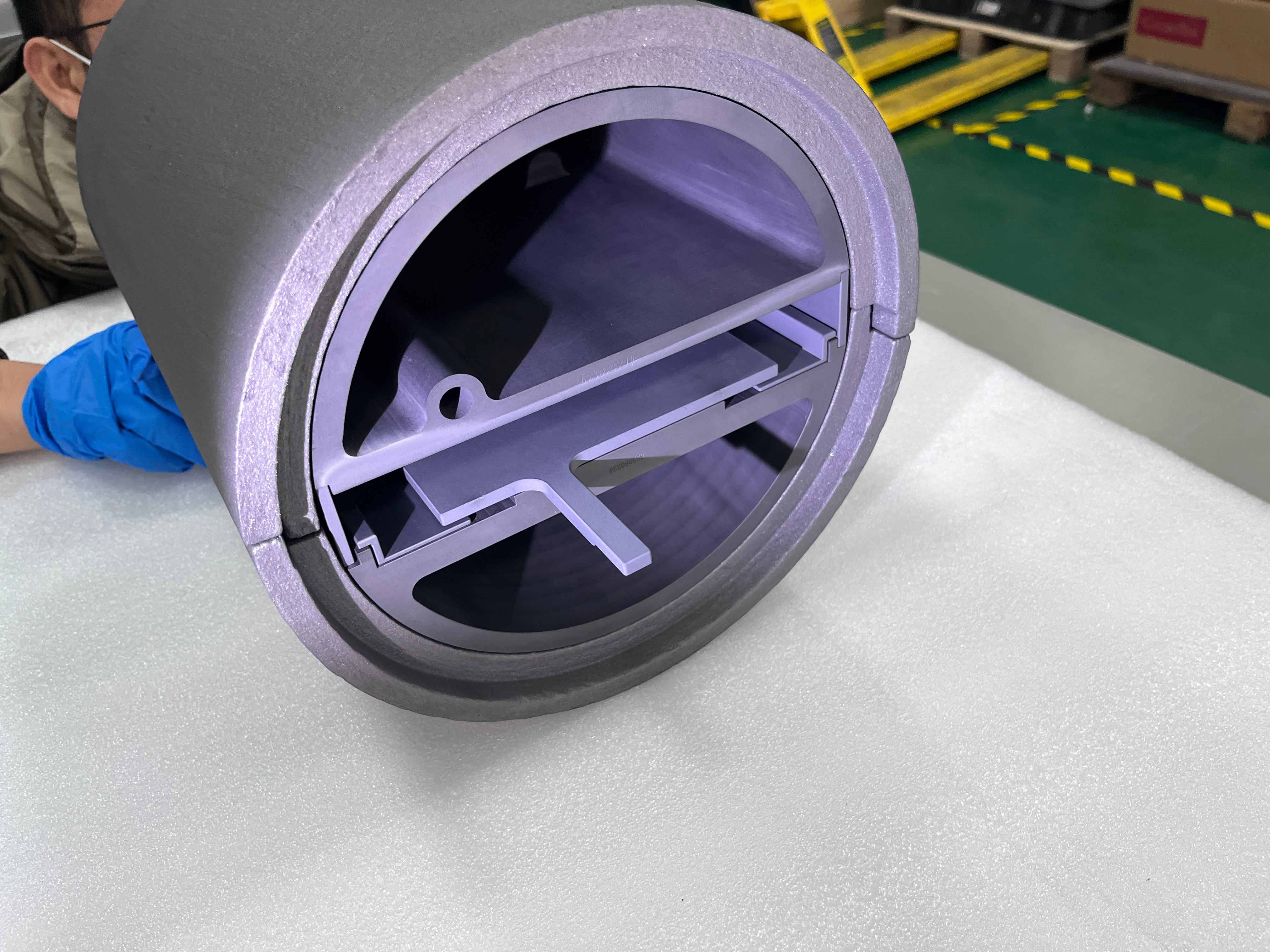

چرا به آن "ماه نیمه" می گویند؟

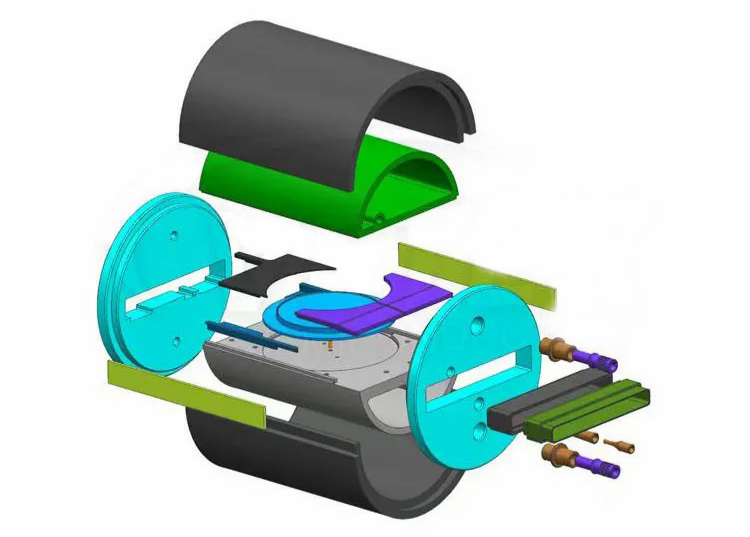

این قطعه نام خود را عمدتاً از شکل آن گرفته است. در بسیاری از راکتورهای LPE، زمانی که در اطراف منطقه داغ نصب می شود، جزء شبیه به ساختار نیم دایره یا هلالی به نظر می رسد.

سازندگان تجهیزات مختلف از طرح های کمی متفاوت استفاده می کنند. برخی از قطعات Halfmoon ضخیم‌تر هستند، برخی شامل ساختارهای پشتیبانی اضافی هستند و برخی به طور مستقیم با مجموعه‌های چرخشی در داخل محفظه متصل می‌شوند.

در سیستم های راکتور واقعی، هندسه معمولاً همراه با میدان حرارتی و طرح محفظه به جای پیروی از یک استاندارد جهانی بهینه می شود.

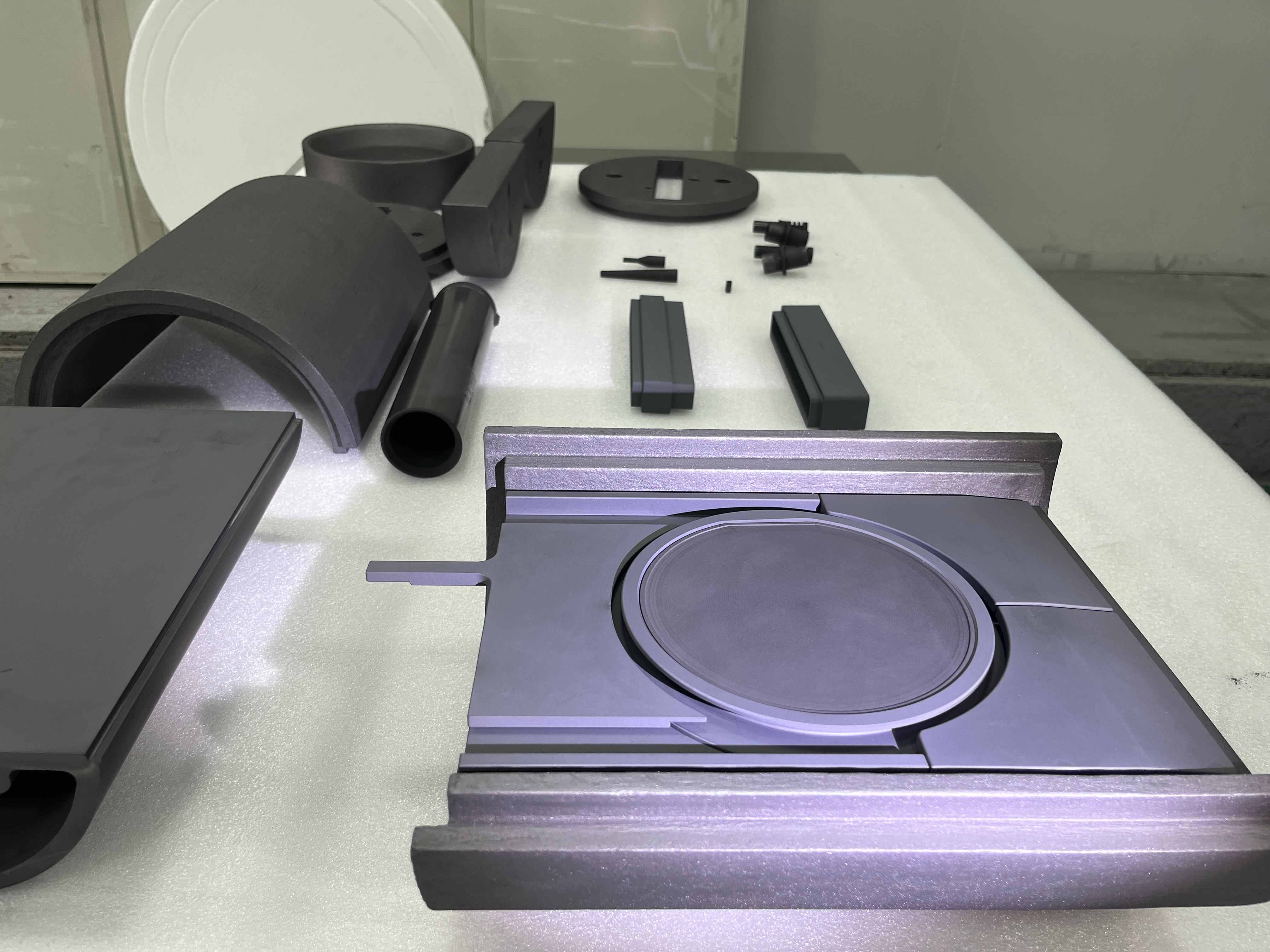

توابع مولفه نیمه ماه

اگرچه طراحی راکتور متفاوت است، اجزای نیمه ماه معمولاً در چندین عملکرد مهم نقش دارند.

1. پشتیبانی از ساختارهای راکتور

در داخل یک راکتور اپیتاکسی، بسیاری از قطعات گرافیتی در طول چرخه های گرمایش به طور مکرر منبسط و منقبض می شوند. به همین دلیل، پایداری مکانیکی قطعات پشتیبانی داخلی در طول دوره های تولید طولانی اهمیت پیدا می کند.

در برخی از طرح‌های راکتور، Halfmoon به حفظ موقعیت نسبی ساختارهای محفظه مجاور در شرایط عملیاتی با دمای بالا کمک می‌کند. حتی تغییر شکل جزئی ممکن است در تراز محفظه یا تکرارپذیری فرآیند تأثیر بگذارد.

2. کمک به پایداری جریان گاز

رفتار جریان گاز در داخل یک راکتور SiC پیچیده تر از آن چیزی است که از بیرون به نظر می رسد. در دمای بالا، حتی تغییرات ساختاری نسبتاً کوچک در داخل محفظه ممکن است شرایط جریان محلی را تغییر دهد.

بسته به سکوی راکتور، نیمه ماه ممکن است به طور غیرمستقیم بر نحوه حرکت گازهای فرآیند در اطراف منطقه داغ تأثیر بگذارد. این یکی از دلایلی است که هندسه محفظه داخلی اغلب در طول توسعه راکتور به دقت بهینه می شود.

3. هماهنگی میدان حرارتی

سیستم های اپیتاکسی مدرن به شیب های حرارتی با دقت کنترل شده نیاز دارند. آرایش اجزای گرافیت در داخل محفظه بر توزیع گرما و راندمان حرارتی تأثیر می گذارد.

اجزای Halfmoon می توانند به طور غیرمستقیم بر:

• انعکاس گرما
• تعادل حرارتی
• ثبات دمای محلی
• عملکرد محافظ حرارتی

این امر برای پردازش ویفر در اندازه بزرگ به طور فزاینده ای مهم می شود.

4. پشتیبانی از سیستم های چرخش مکانیکی

برخی از سیستم های LPE از مجموعه های چرخشی برای بهبود یکنواختی رسوب در طول رشد همپایه استفاده می کنند. در این تنظیمات، Lower Halfmoon ممکن است با ساختارهای چرخان یا نگهدارنده نزدیک داخل اتاقک ادغام شود.

الزامات مکانیکی می تواند بسیار سخت باشد زیرا راکتور باید به طور مداوم تحت شرایط دمای بالا و شرایط واکنش شیمیایی کار کند.

چرا گرافیت هنوز به طور گسترده در سیستم های راکتور استفاده می شود؟

حتی امروزه، گرافیت یکی از کاربردی ترین مواد برای کاربردهای میدان حرارتی نیمه هادی است. نسبتاً سبک است، می‌تواند به شکل‌های پیچیده ماشین‌کاری شود و در دماهایی که بسیاری از فلزات از بین می‌روند، خواص پایداری دارد.

برای سازندگان راکتور، مزیت دیگر این است که گرافیت به خوبی به ماشینکاری دقیق پاسخ می دهد، که برای اجزای نصب شده در داخل فضاهای محفظه باریک مهم است.

در عین حال، گرافیت لخت نیز محدودیت هایی دارد. تحت قرار گرفتن طولانی مدت در معرض گازهای فرآیند واکنشی و چرخه حرارتی مکرر، سطح ممکن است به تدریج تخریب شود یا ذرات تولید کند. به همین دلیل، ساختارهای گرافیتی پوشش داده شده در حال حاضر معمولاً در سیستم‌های اپیتاکسی SiC مدرن استفاده می‌شوند.

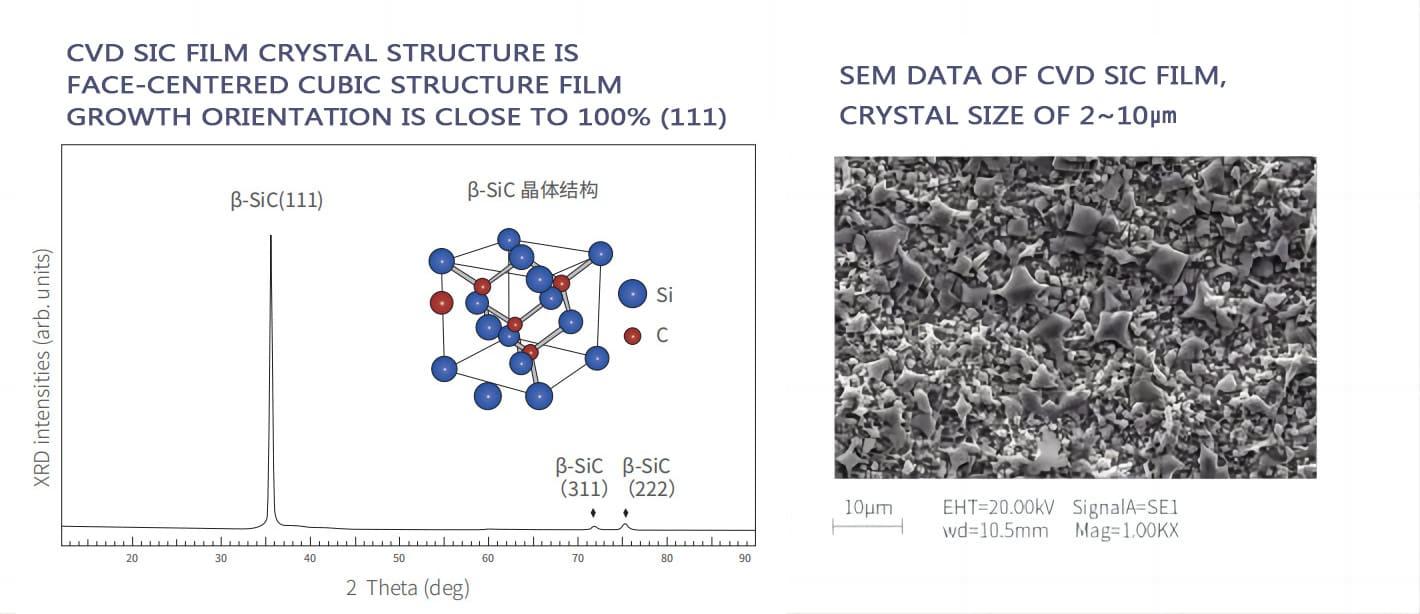

نقش پوشش CVD SiC

پوشش CVD SiC (Chemical Vapor Deposition Silicon Carbide) به طور گسترده بر روی اجزای راکتور گرافیت در سیستم های اپیتاکسی SiC استفاده می شود.

این پوشش یک لایه محافظ متراکم بر روی سطح گرافیت تشکیل می دهد که به بهبود کمک می کند:

• مقاومت در برابر خوردگی
• خلوص سطح
• مقاومت در برابر سایش
• عملکرد شوک حرارتی
• ثبات فرآیند

اجزای گرافیت با پوشش SiC در حال حاضر معمولاً در موارد زیر یافت می شوند:

• گیرنده ها
• حامل های ویفر
• آستر اتاقی
• اجزای جریان گاز
• مجامع نیمه ماه

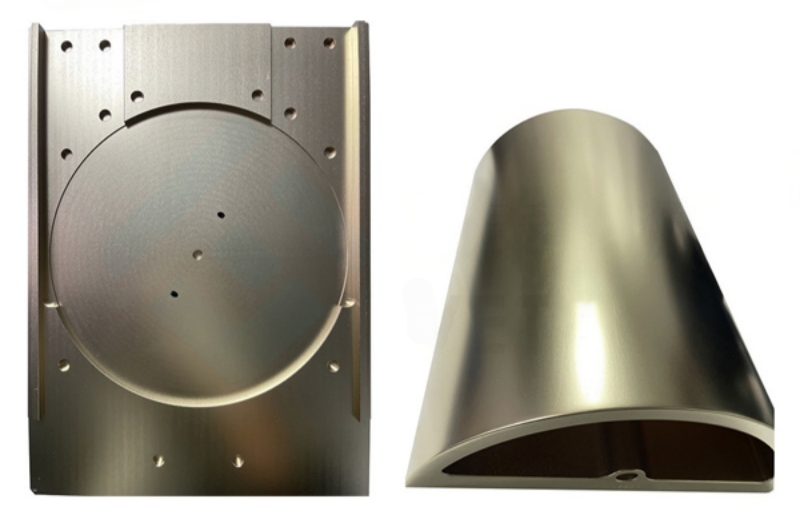

چرا شرکت های بیشتری در حال مطالعه پوشش های TaC هستند؟

در سال های اخیر، پوشش TaC توجه بیشتری را در کاربردهای میدان حرارتی نیمه هادی پیشرفته، به ویژه در فرآیندهای SiC با دمای بالا به خود جلب کرده است.

یکی از دلایل این است که برخی از سیستم‌های رشد کریستال نسل بعدی تحت شرایطی کار می‌کنند که مواد پوشش‌دهنده معمولی ممکن است در طول چرخه‌های طولانی فرآیند با تنش‌های حرارتی و شیمیایی بیشتری مواجه شوند.

در مقایسه با پوشش‌های سنتی SiC، TaC عموماً پایداری شیمیایی قوی‌تری در دماهای بسیار بالا نشان می‌دهد. به همین دلیل، محققان و سازندگان تجهیزات به ارزیابی پتانسیل آن برای سیستم‌های راکتوری با دمای بالا در آینده ادامه می‌دهند.

مواد عایق حرارتی در اطراف راکتور

علاوه بر قطعات گرافیت ساختاری، مواد عایق حرارتی نیز به شدت بر عملکرد راکتور تأثیر می گذارد.

سیستم های نیمه هادی اغلب از موارد زیر استفاده می کنند:

• نمد گرافیت نرم
• نمد گرافیت سفت و سخت
• نمد فیبر کربنی مبتنی بر PAN
• مواد عایق کامپوزیت کربن

این مواد به کاهش اتلاف حرارت و حفظ توزیع پایدار دما در طول چرخه های رشد طولانی کمک می کنند.

افزایش تقاضا در اپیتاکسی SiC مدرن

همانطور که صنعت SiC به سمت پلت فرم های ویفر 200 میلی متری حرکت می کند، اجزای راکتور داخلی با الزامات سختگیرانه فزاینده ای برای پایداری حرارتی، دقت ابعادی و کنترل آلودگی مواجه هستند.

توسعه سریع وسایل نقلیه الکتریکی، سیستم های انرژی تجدیدپذیر، و الکترونیک قدرت با فرکانس بالا، تقاضا برای ویفرهای SiC را تسریع می کند.

از آنجایی که اندازه ویفر از 4 اینچ به سکوهای 6 اینچی و 8 اینچی افزایش می یابد، اجزای راکتور باید شرایط سخت گیرانه تری را برای موارد زیر برآورده کنند:

• دقت ابعادی
• یکنواختی پوشش
• پایداری حرارتی
• کنترل خلوص
• قابلیت اطمینان مکانیکی

حتی قطعات پشتیبان محفظه مانند مجموعه‌های Halfmoon از نظر فنی بیشتر می‌شوند.

نتیجه گیری

Halfmoon ممکن است به نظر یک ساختار گرافیتی نسبتا ساده در داخل یک محفظه واکنش LPE باشد، اما به چندین جنبه مهم عملکرد راکتور، از جمله پایداری حرارتی، هماهنگی جریان گاز، و پشتیبانی مکانیکی کمک می‌کند.

تکامل آن همچنین نشان دهنده روندهای گسترده تر در تولید نیمه هادی است: دماهای بالاتر، فرآیندهای تمیزتر، ویفرهای بزرگتر و مهندسی مواد پیشرفته تر.

همانطور که فناوری اپیتاکسی SiC همچنان در حال توسعه است، اجزای راکتور و فناوری‌های پوشش احتمالاً تخصصی‌تر و مبتنی بر عملکرد خواهند شد.
