زیرلایه در مقابل اپیتاکسی: نقش های کلیدی در ساخت نیمه هادی

مقدمه: دو ستون تراشه های مدرن

برای درک واقعی چگونگی دستیابی یک تراشه پیشرفته به محاسبات با سرعت بالا و خروجی با توان بالا، باید به دو ستون اساسی ساختار فیزیکی آن یعنی بستر نیمه هادی و فرآیند رشد همپایه بپردازیم.

به بیان ساده، بستر "پایه" را برای پشتیبانی مکانیکی و اتلاف گرما فراهم می کند، در حالی که لایه اپیتاکسیال "لایه عملکردی فعال" است که به دقت بر روی آن "پایه" ساخته شده است. اگرچه این دو اصطلاح تنها با یک کاراکتر متفاوت هستند، اما تفاوت‌های اساسی در ساختار مواد، فرآیندهای ساخت و نقش‌های عملکردی دارند. این مقاله به طور سیستماتیک تفاوت‌های فنی، پارامترهای کلیدی و تأثیر تعیین‌کننده بر عملکرد دستگاه نهایی را تشریح می‌کند.

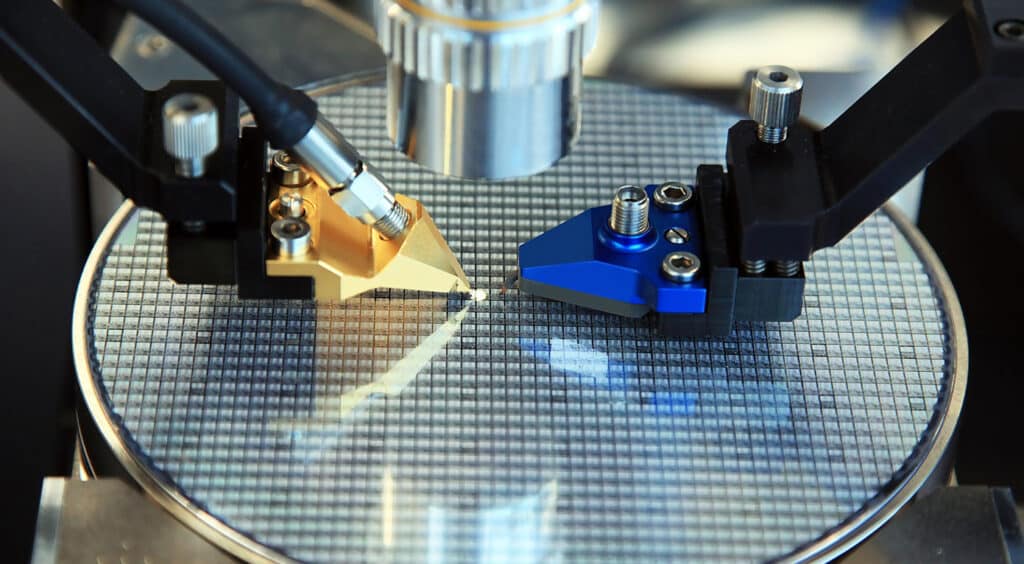

I. بستر نیمه هادی چیست؟

[نتیجه گیری کلیدی این بخش]: یک بستر نیمه هادی به عنوان "اسکلت" و "حرارت سینک" دستگاه عمل می کند. سیلیکون تک کریستالی با خلوص بالا (Si) بر بازار مصرف تسلط دارد، در حالی که کاربید سیلیکون (SiC)، با هدایت حرارتی بالای 4.9 W/cm·K، به یک انتخاب ضروری برای وسایل نقلیه الکتریکی و کاربردهای ولتاژ بالا تبدیل شده است.

زیرلایه های نیمه هادی پایه ساختاری و حرارتی تقریباً تمام دستگاه های نیمه هادی را تشکیل می دهند. از منظر مکانیکی، آنها به عنوان پلت فرم فیزیکی پشتیبانی از میکرو و نانوساختارها عمل می کنند. مهمتر از آن، آنها یک الگوی شبکه کریستالی پیوسته را ارائه می دهند که جهت گیری کریستالی و یکپارچگی ساختاری لایه های بعدی را تعیین می کند.

بسته به نیازهای کاربردی، مواد بستر می توانند تک کریستال، پلی کریستال یا حتی آمورف باشند. با این حال، دستگاه‌های الکترونیکی با کارایی بالا تقریباً به طور کامل به شمش‌های تک کریستالی با خلوص بالا متکی هستند تا مرزهای دانه و نقص‌هایی را که مانع تحرک حامل می‌شوند، به حداقل برسانند.

1.1 انواع بستر اصلی و خواص مواد آنها

انتخاب بسترهای بزرگ به طور مستقیم بر عملکرد دستگاه، بازده تولید و ساختار هزینه تأثیر می گذارد. این صنعت در درجه اول از سه نوع عمده زیرلایه استفاده می کند:

• بسترهای سیلیکونی: سیلیکون تک کریستالی (Si) که از طریق روش های Czochralski (CZ) یا Float Zone (FZ) رشد می کند تا به امروز جریان اصلی مطلق در صنعت نیمه هادی جهانی باقی مانده است. مزایای آن در مقرون به صرفه بودن استثنایی، استحکام مکانیکی بالا و مقیاس پذیری تا 300 میلی متر (12 اینچ) نهفته است. این به طور گسترده ای در پردازنده های درجه یک مصرف کننده، دستگاه های حافظه و سلول های خورشیدی استاندارد استفاده می شود.
• بسترهای پهن باند (سیلیکون کاربید و یاقوت کبود): هنگامی که نیاز به توان و فرکانس از محدودیت های فیزیکی سیلیکون فراتر می رود، مواد با گپ گسترده به انتخاب اجتناب ناپذیر تبدیل می شوند.
• کاربید سیلیکون (SiC): با هدایت حرارتی فوق العاده (تقریباً 3.7 تا 4.9 W/cm·K[1]) و قدرت میدان الکتریکی شکست بالا، انتخاب ایده آلی برای اینورترهای وسایل نقلیه الکتریکی (EV) و شبکه های برق ولتاژ بالا است.
• یاقوت کبود (Al2O3): با شفافیت نوری عالی و خواص جداسازی دی الکتریک، به طور گسترده در LED های آبی/فرابنفش و کاربردهای تخصصی RF SOI استفاده می شود.
• بستر کوارتز: به دلیل بی اثری شیمیایی بسیار بالا، ضریب انبساط حرارتی بسیار کم و خلوص نوری بالا، عمدتاً در قطعات نوری پیشرفته، ماسک‌های خالی و تجهیزات حسگر تخصصی استفاده می‌شود.

1.2 دو عملکرد اصلی زیرلایه ها: پشتیبانی و اتلاف گرما

در طول عملیات واقعی دستگاه، بسترهای حجیم دو عملکرد کلیدی غیر قابل تعویض را انجام می دهند:

پشتیبانی مکانیکی: استحکام ساختاری را در طول چرخه حرارتی شدید، فرآیندهای شیمیایی با خلاء بالا، جابجایی ویفر و بسته بندی پشتی فراهم می کند و به طور موثر از تاب برداشتن و شکستگی ویفر جلوگیری می کند.

هدایت حرارتی (اتلاف حرارت): تراشه های مدرن شارهای گرمای موضعی عظیمی تولید می کنند. زیرلایه های سیلیکونی حجیم به عنوان غرق حرارت مستقیم عمل می کنند و گرما را به بیرون پراکنده می کنند تا از گرم شدن بیش از حد ناحیه اتصال و فرار حرارتی جلوگیری کنند.

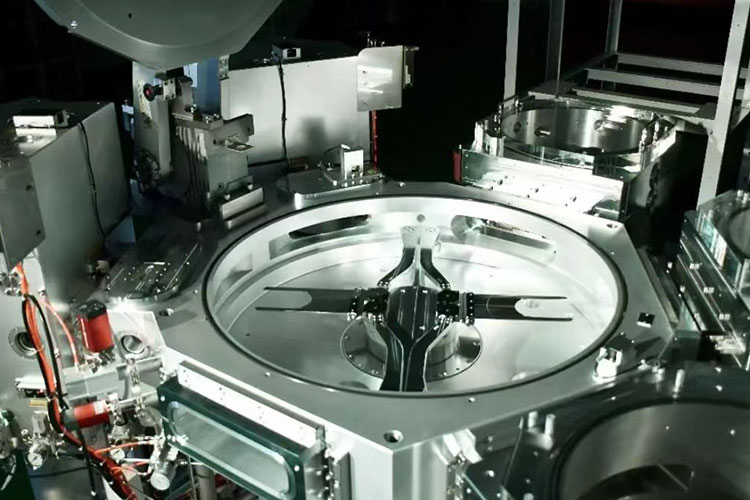

II. رشد اپیتاکسیال نیمه هادی چیست؟ (لایه فعال عملکرد محور)

[نتیجه گیری کلیدی این بخش]: لایه اپیتاکسیال «روح عملکرد یک تراشه» است. CVD/MOCVD تولید صنعتی در مقیاس بزرگ را انجام می دهد، در حالی که MBE (Epitaxy پرتو مولکولی) رابط های بسیار شیب دار را با دقت سطح اتمی امکان پذیر می کند. بدون فناوری اپیتاکسیال، مقاومت بسیار کم رادار موج میلی متری 5G و ماسفت های ولتاژ بالا غیرممکن خواهد بود.

اگرچه بستر یک پایه پایدار را فراهم می کند، تک کریستال های رشد یافته به طور اجتناب ناپذیری حاوی عیوب کوچک، ناخالصی های طبیعی و ویژگی های الکتریکی ثابت هستند. برای ساخت دستگاه‌های با سرعت فوق‌العاده و کارآمد، سازندگان از اپیتاکسی استفاده کرده‌اند - رسوب کنترل‌شده لایه‌های کریستالی بسیار تمیز و نازک بر روی یک بستر هدف.

در طی فرآیند همپایی، اتم‌های بخار یا پرتوهای مولکولی بر روی سطح زیرلایه گرم شده رسوب می‌کنند و کاملاً با شبکه کریستالی زیرین تراز می‌شوند. ویفر اپیتاکسیال به دست آمده دارای خلوص کریستالی بسیار بالایی است، با چگالی نقص چندین مرتبه کمتر از زیرلایه فله.

2.1 جریان اصلی فن آوری ها و تجهیزات رسوب دهی همپایی

رشد اپیتاکسیال مدرن اساساً از طریق روش های پیشرفته زیر حاصل می شود:

• رسوب بخار شیمیایی (CVD / MOCVD): پیش سازهای گازی روی سطح ویفر حرارت دیده تجزیه می شوند و یک لایه تک بلوری یکنواخت را تشکیل می دهند. در این میان، رسوب بخار شیمیایی فلز-آلی (MOCVD) استاندارد صنعتی برای رشد همپایی ترکیبات III-V و نیمه هادی های با شکاف گسترده است.

• اپیتاکسی پرتو مولکولی (MBE): این فرآیند در یک محیط خلاء فوق‌العاده بالا (UHV) انجام می‌شود، این فرآیند با هدایت یک پرتو حرارتی دقیق بر روی بستر، به دقت لایه‌ای تک اتمی دست می‌یابد که منجر به گرادیان‌های رابط بسیار تند می‌شود. برای سازه های بسیار ظریف مانند چاه های کوانتومی مناسب است.

رسوب دهی اپیتاکسیال با کیفیت بالا نه تنها به کنترل دقیق فرآیند بلکه به مدیریت طول عمر اجزای کلیدی داخل محفظه واکنش (مانند بسترهای گرافیتی با پوشش SiC) متکی است که مستقیماً بر پایداری و عملکرد فرآیند تأثیر می گذارد.

2.2 برنامه های پیشرفته فعال شده توسط فناوری Epitaxial

Epitaxy ساختارهای دستگاهی را فعال می‌کند که نمی‌توان آنها را تنها با مواد حجیم به دست آورد:

• ترانزیستور دوقطبی ناهمگون سیلیکون-ژرمانیوم (SiGe HBT)رشد یک لایه فوق‌العاده نازک SiGe بر روی ناحیه پایه، یک تغییر فاصله باند ایجاد می‌کند که به طور قابل توجهی سرعت پاسخ فرکانس بالا را افزایش می‌دهد.
• فناوری سیلیکون صاف شده: رسوب یک لایه سیلیکونی نازک بر روی شبکه SiGe باعث ایجاد کرنش کششی یا فشاری می شود و در نتیجه تحرک حامل را افزایش می دهد (هم تحرک الکترون در n-FET و هم تحرک حفره در p-FET افزایش می یابد).
• رشد اپیتاکسیال انتخابی (SEG): در معماری های مدرن FinFET و Gate-All-Around (GAA)، رشد همبستگی انتخابی Si/SiGe در مناطق منبع/زهکش مقاومت تماس را کاهش می دهد و جریان اشباع را افزایش می دهد.

برای تعریف فرآیند اپیتاکسی نیمه هادی، به موارد زیر مراجعه کنید:فرآیند اپیتاکسی نیمه هادی چیست؟

III. بستر در مقابل ویفر اپیتاکسیال: مروری بر تفاوت های کلیدی

[نتیجه‌گیری کلیدی این بخش]: مستقیم‌ترین راه برای تمایز بین این دو، بررسی «نقش‌های عملکردی» آن‌ها است – زیرلایه مسئول مقاومت در برابر شوک‌های فیزیکی و حرارتی است، در حالی که لایه همپایی مسئول مقاومت در برابر جریان و میدان‌های الکتریکی است. ویفرهای اپیتاکسیال با جدا کردن ناحیه فعال از ناحیه مستعد نقص، به سطوح جریان نشتی بیش از یک مرتبه کمتر از دستگاه‌هایی که مستقیماً روی یک بستر ساخته می‌شوند، دست می‌یابند.

برای مقایسه بصری، جدول زیر تفاوت‌های اساسی بین بسترهای حجیم و ویفرهای اپیتاکسیال از نظر پارامترهای کلیدی ساخت را خلاصه می‌کند:

IV. پیشرفت فنی: Epitaxy چگونه اساساً عملکرد دستگاه را افزایش می دهد؟

[نتیجه گیری کلیدی این بخش]: عیوب طبیعی و نقاط تنش حرارتی در بسترهای حجیم "قاتل های پنهان" هستند که باعث جریان نشتی بالا و ولتاژ شکست کم در دستگاه ها می شوند. ماهیت فناوری اپیتاکسیال در جدا کردن "زیر مکانیکی معیوب" از "لایه عملکردی فعال بدون نقص" است، در نتیجه حمل و نقل حامل را در لایه همپایی خالص جدا می کند. این طراحی جداسازی مستقیماً منجر به فرکانس‌های عملیاتی بالاتر، مصرف انرژی کمتر و طول عمر بیشتر دستگاه می‌شود - یک جهش کیفی که هرگز نمی‌توان با استفاده از بسترهای حجیم به تنهایی به دست آورد.

معرفی فناوری اپیتاکسیال صرفاً «افزودن یک لایه فیلم» نیست، بلکه یک جهش کیفی در قابلیت اطمینان دستگاه و عملکرد الکتریکی است.

حتی با بالاترین خلوص شیمیایی، بسترهای حجیم استاندارد به ناچار حاوی ریز تخلخل، رسوبات اکسیژن و نقاط تنش حرارتی باقی مانده از فرآیند کشیدن کریستال هستند. ساخت دستگاه ها به طور مستقیم بر روی بسترهای حجیم اغلب منجر به جریان نشتی بالا و تحمل ولتاژ شکست کم می شود.

در مقابل، ویفرهای اپیتاکسیال انتقال حامل را در یک لایه همپایی خالص و بدون نقص جدا می کنند. با جدا کردن ناحیه عملکردی فعال از بستر مکانیکی مستعد نقص، تولیدکنندگان قادر به دستیابی به موارد زیر هستند:

• فرکانس های عملیاتی بالاتر (کاهش ظرفیت انگلی)؛
• مصرف برق کمتر (کاهش نشت)؛
• طول عمر دستگاه بیشتر و پایداری استثنایی تحت فشار شدید الکتروترمال.

به عنوان مثال، در زمینه نیمه هادی های قدرت، کیفیت لایه همگن SiC به طور مستقیم رتبه ولتاژ شکست و مقاومت دستگاه های MOSFET را تعیین می کند - چیزی که بسترهای SiC حجیم به تنهایی نمی توانند به آن دست یابند.

V. مسائل فنی که بیشترین نگرانی را برای مهندسان دارد (سؤالات متداول)

(سوالات زیر از چالش های فنی رایجی که مهندسان خط تولید نیمه هادی در طول فرآیندهای رشد همپایه واقعی با آن مواجه می شوند، مشتق شده است)

Q1: اگر ذرات ذرات به طور ناگهانی در طول رشد اپیتاکسیال افزایش یابد، به غیر از نشت اتاقک، چه مناطق دیگری که به راحتی نادیده گرفته می شوند باید بررسی شوند؟

پاسخ: این یکی از چالش برانگیزترین موقعیت های غیرمنتظره ای است که مهندسان در طول اجرای معمول ویفر با آن مواجه می شوند. پس از تأیید هوادهی محفظه، توصیه می کنیم بررسی سه "گوشه پنهان" را در اولویت قرار دهید:

1. وضعیت سطحی گیرنده گرافیت: ریزترک ها یا نواحی لایه برداری در پوشش SiC می توانند ذرات را در دمای بالا آزاد کنند. اگر سوسپتور بیش از 1000 بار استفاده شده است، توصیه می کنیم فوراً آن را برای آزمایش تعویض کنید—بسیاری از مشکلات ذرات پس از جایگزینی سوسپتور با پوششی که پوشش سالمی دارد از بین می روند.

2. گذراهای فشار در هنگام تعویض خط گاز: در سیستم های MOCVD، نوسانات فشار در لحظه سوئیچ گاز منبع ممکن است باعث جدا شدن محصولات جانبی از دیواره های داخلی لوله کشی شود. توصیه می کنیم منحنی پاسخ کنترل کننده فشار خودکار (APC) را بررسی کنید تا تأیید شود که آیا بیش از حد فشار رخ می دهد یا خیر.

3. آلاینده ها در قسمت پشتی زیرلایه: اگر قبل از ورود به محفظه، گرد و غبار ریز یا بقایای آلی در قسمت پشتی زیرلایه وجود داشته باشد، ممکن است در دمای بالا به لایه اپیتاکسیال سمت جلو مهاجرت کند - این رایج ترین موضوعی است که نادیده گرفته می شود.

عیب یابی ذرات اساساً یک فرآیند "حذف" است: با مواد مصرفی که اغلب جایگزین می شوند شروع کنید و گام به گام مشکل را به سمت قسمت های عمیق تر محفظه دنبال کنید.

Q2: در اپیتاکسی SiC، پنجره فرآیند برای رشد گام-جریان چقدر باریک است؟ تحمل انحرافات دما و فشار چیست؟

پاسخ: این سوال به هسته فرآیند اپیتاکسی SiC می پردازد - رشد مرحله-جریان نیازمند سه شرط است که باید به طور همزمان در یک پنجره بسیار باریک برآورده شوند: تحرک سطحی کافی، یک مانع هسته سازی مناسب در لبه پله، و سرکوب رشد جزیره سه بعدی.

بر اساس داده های عملی از خطوط تولید انبوه:

• پنجره دما: معمولاً بین 1550 درجه سانتیگراد تا 1650 درجه سانتیگراد، با پنجره مؤثر تقریباً 15± درجه سانتیگراد. اگر دما خیلی پایین باشد، زبری سطح (RMS) به شدت بدتر می شود. اگر دما خیلی بالا باشد، آخال های چند شکلی 3C-SiC ظاهر می شوند.
• پنجره فشار: معمولاً بین 50 تا 200 میلی‌بار کنترل می‌شود، با پنجره مؤثر تقریباً 20 ± میلی‌بار. فشار بیش از حد ← کاهش طول مهاجرت سطحی و ادغام پله. فشار ناکافی → کاهش فوق اشباع بخار و کاهش قابل توجه سرعت رشد.

در کاربردهای مهندسی عملی، اکثر مهندسان فرآیند ترجیح می‌دهند ابتدا دما را تنظیم کنند و سپس فشار را برای یافتن پنجره تنظیم کنند – زیرا محفظه سریع‌تر به تغییرات فشار پاسخ می‌دهد و برای اسکن‌های سریع DOE (طراحی آزمایش‌ها) مناسب است.

Q3: چرخه جایگزینی گیرنده گرافیت در تجهیزات MOCVD چگونه تعیین می شود؟ آیا بر اساس تعداد اجراها یا بازرسی بصری است؟

پاسخ: این موضوع مستقیماً به تعادل بین بازده فرآیند و هزینه‌های تولید مربوط می‌شود و هم برای مهندسان خط تولید و هم برای تصمیم‌گیرندگان تدارکات یک تمرکز کلیدی است.

روش استاندارد صنعت یک رویکرد دوگانه است که "طول عمر دسته ای" و "بازرسی بصری" را ترکیب می کند:

• طول عمر دسته ای: تامین کنندگان عمر مفید توصیه شده را ارائه می دهند (به عنوان مثال، گیرنده های پوشش داده شده با SiC VETEK برای دسته های Aixtron توصیه می شود)، که از آزمایش های پیری تسریع شده بر اساس خستگی چرخه حرارتی پوشش حاصل می شود. حتی اگر ظاهر طبیعی باشد، توصیه می‌شود قبل از رسیدن به این تعداد دسته، سوسپتور را طبق برنامه تعویض کنید تا خطر خرابی ناگهانی کاهش یابد.

• بازرسی بصری: پس از هر دسته پردازش، سطح پوشش SiC را به صورت چشمی بررسی کنید یا آن را زیر میکروسکوپ بررسی کنید. اگر هر یک از "پرچم های قرمز" زیر ظاهر شد، باید فوراً تعویض شود - تا پایان عمر مفید توصیه شده منتظر نمانید:

① لایه برداری یا ترک قابل مشاهده پوشش؛

② لکه های تغییر رنگ با قطر بیش از 1 میلی متر روی سطح (نشان دهنده آسیب پوشش و اکسیداسیون زیرلایه گرافیت).

③ تغییرات ضخامت موضعی مکرر در لایه اپیتاکسیال، مشروط بر اینکه فاکتورهای توزیع جریان هوا رد شده باشند.

یک روش مهندسی معتبر این است که چرخه جایگزینی را روی 80 درصد طول عمر پیشنهادی تامین‌کننده تنظیم کنیم، در حالی که به طور همزمان یک پایگاه داده طول عمر زیرلایه را با عکس‌برداری و بایگانی کردن ظاهر هر دسته ایجاد می‌کنیم - این رویکرد هم از ضایعات زودهنگام (که باعث اتلاف می‌شود) و هم از قمار تا آخرین بسته جلوگیری می‌کند.

Q4: وقتی کمان یا تار ویفر اپیتاکسیال از مشخصات فنی فراتر می رود، آیا این در درجه اول به دلیل بستر است یا فرآیند همپایی؟

پاسخ: این موضوع داغ ترین بحث «انتساب مسئولیت» در میان مهندسان در طول جلسات تجزیه و تحلیل عملکرد است. پاسخ این است که هر دو کمک می کنند، اما وزن نسبی بسته به سیستم مواد متفاوت است:

یک توالی عیب‌یابی عملی برای مشکلات تاب خوردگی: ابتدا، داده‌های تاب‌خوردگی ورودی زیرلایه را تأیید کنید (گزارش Cpk تامین‌کننده) ← سپس، یکنواختی دمای کوره همپایه (کالیبراسیون ترموکوپل) را بررسی کنید ← در نهایت، دستور فرآیند را تنظیم کنید.

VI. خلاصه و توصیه های انتخاب

به طور خلاصه، بستر به عنوان "اسکلت و هیت سینک" عمل می کند، در حالی که لایه اپیتاکسیال به عنوان "مغز و ماهیچه ها" عمل می کند. هر دو ضروری هستند:

اگر روی تراشه‌های منطقی استاندارد حساس به هزینه یا دستگاه‌های مجزای ساده متمرکز هستید، بسترهای سیلیکونی با کیفیت بالا و اندازه بزرگ برای رفع نیازهای شما کافی هستند.

اگر برنامه شما شامل ارتباطات با فرکانس بالا، تبدیل توان با ولتاژ بالا، یا تشخیص نور با حساسیت بالا است، ویفرهایی که با استفاده از فرآیندهای اپیتاکسیال دقیق تولید می شوند بهترین انتخاب شما هستند.

در صنعت تولید نیمه هادی امروزی، که به طور مداوم راه حل های «سریع تر، کوچکتر و کارآمدتر» را دنبال می کند، فناوری همپایی به ابزاری اصلی برای شکستن محدودیت های فیزیکی قانون مور تبدیل شده است.
