اجزای Aixtron G10: قطعات کلیدی برای SiC Epitaxy با کارایی بالا

فناوری کاربید سیلیکون (SiC) به سمت ویفرهای بزرگتر و خروجی بالاتر حرکت می کند. این بدان معناست که سیستم های اپیتاکسی پیشرفته مانند پلت فرم Aixtron G10 در تولید نیمه هادی های نسل سوم اهمیت بیشتری پیدا می کنند.

در مقایسه با راکتورهای قدیمی‌تر، سیستم‌های Aixtron G10 به کنترل دقیق‌تری بر میدان‌های حرارتی، پایداری جریان گاز، آلودگی ذرات و مدت زمان ماندگاری قطعات نیاز دارند. هر جزء راکتور داخلی تأثیر مستقیمی بر کیفیت رشد همپایه، یکنواختی ویفر و ثبات تولید دارد.

این مقاله شما را با اجزای اصلی Aixtron G10 مورد استفاده در سیستم‌های epitaxy SiC آشنا می‌کند. ما توضیح خواهیم داد که آنها چه کاری انجام می دهند، به چه موادی نیاز دارند و چرا در پردازش نیمه هادی در دمای بالا اهمیت دارند.

اجزای Aixtron G10 چیست؟

اجزای Aixtron G10 قطعات اصلی راکتور داخلی هستند که در داخل محفظه epitaxy SiC قرار دارند. آنها با هم به پایدار ماندن شرایط حرارتی، بهینه سازی توزیع گاز، پشتیبانی از چرخش ویفر و کاهش آلودگی در طول رشد همپایی در دمای بالا کمک می کنند.

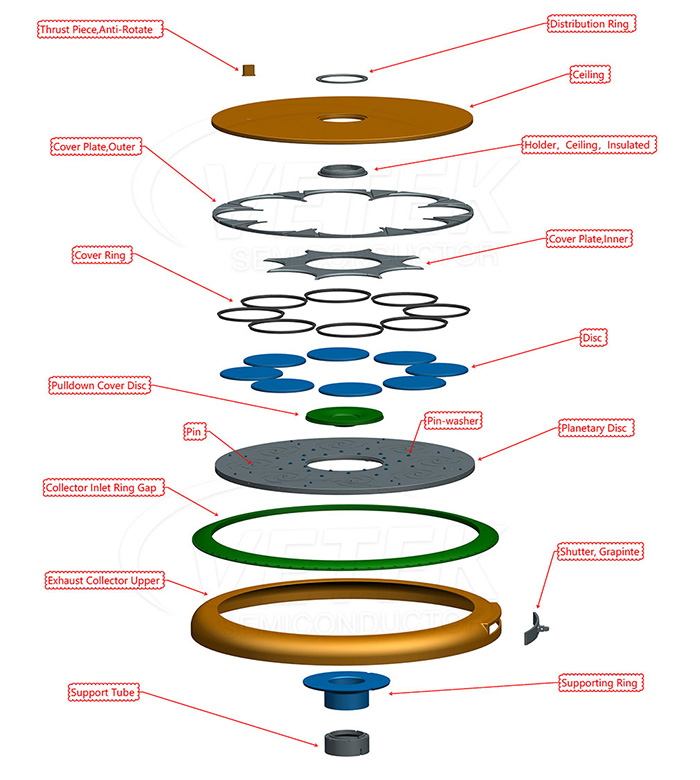

قطعات معمولی که در راکتور Aixtron G10 پیدا خواهید کرد عبارتند از:

• سقف
• حلقه توزیع
• حلقه کاور
• صفحات پوشش
• دیسک سیاره ای
• دیسک جلد کشویی
• کلکتور اگزوز
• حلقه حمایت کننده
• لوله پشتیبانی
• شاتر گرافیتی
• مجموعه های واشر سنجاق و سنجاق

اکثر این قطعات به طور مداوم در دمای بالای 1500 درجه سانتیگراد کار می کنند در حالی که در معرض گازهای خورنده فرآیند مانند سیلان و هیدروکربن ها هستند. بنابراین عملکرد مواد کاملاً حیاتی است.

مناطق عملکردی کلیدی داخل راکتور اکسترون جی 10

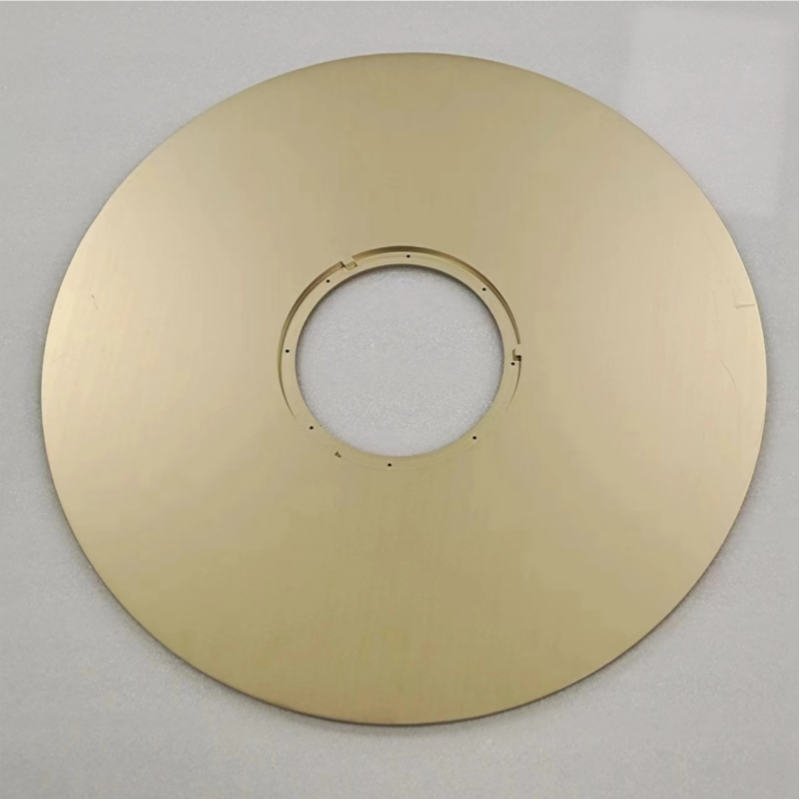

1. اجزای سقف

سقف بخش عمده ای از میدان حرارتی راکتور است. این به پایدار ماندن دمای محفظه کمک می کند، جریان گاز را هدایت می کند و از ساختارهای راکتور بالایی در برابر حرارت مستقیم محافظت می کند.

اجزای سقف خوب باید دارای:

• پایداری حرارتی جامد
• تولید ذرات کم
• مقاومت قوی در برابر خوردگی
• کیفیت پوشش یکنواخت
• پایداری ابعادی بلند مدت

گرافیت با پوشش CVD SiC یک انتخاب رایج در اینجا است زیرا رسانایی گرمایی گرافیت به علاوه مقاومت شیمیایی کاربید سیلیکون را به شما می دهد.

2. حلقه توزیع

حلقه توزیع جریان گاز را در داخل محفظه کنترل و هدایت می کند. یکنواخت شدن توزیع گاز برای دستیابی به ضخامت لایه همپایی ثابت در تمام ویفرها ضروری است.

اگر جریان گاز به خوبی کنترل نشود، می توانید به موارد زیر برخورد کنید:

• تنوع ضخامت
• تناقضات دوپینگی
• عیوب سطحی
• بازده ویفر کمتر

به همین دلیل است که دقت بالای ماشینکاری و پوشش یکنواخت برای این قطعه بسیار مهم است.

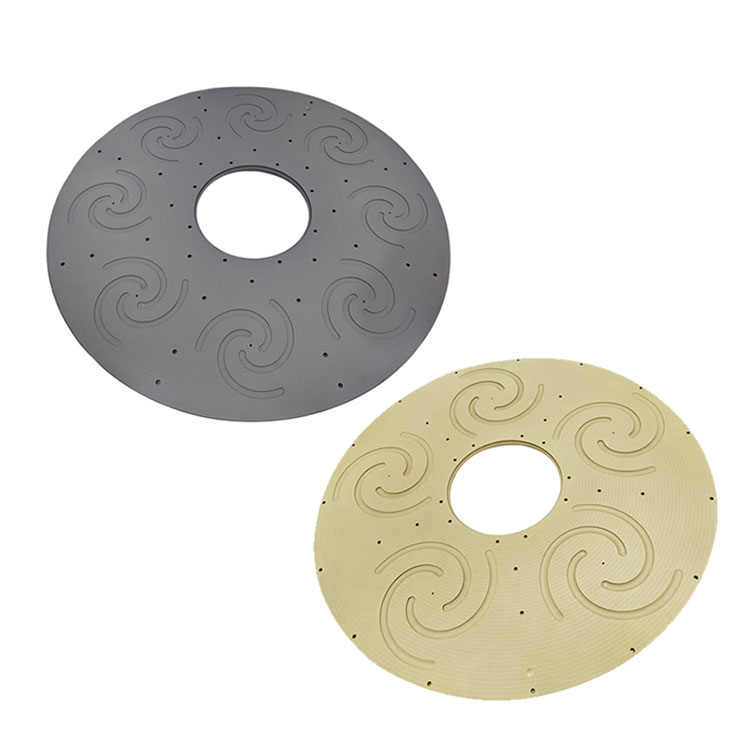

3. سیستم دیسک سیاره ای

دیسک سیاره ای چیزی است که ویفرها را در طول رشد همپایه می چرخاند. چرخش صاف یکنواختی دما را بهبود می بخشد و اطمینان حاصل می کند که همه ویفرها در معرض گاز مشابه قرار می گیرند.

برای تولید ویفر SiC در اندازه بزرگ، سیستم سیاره ای باید موارد زیر را حفظ کند:

• صافی خوب
• تغییر شکل حرارتی کم
• استحکام ساختاری بالا
• عملکرد پایدار از طریق گرمایش و سرمایش مکرر

خود دیسک معمولا از گرافیت با خلوص بالا با پوشش پیشرفته CVD SiC ساخته می شود.

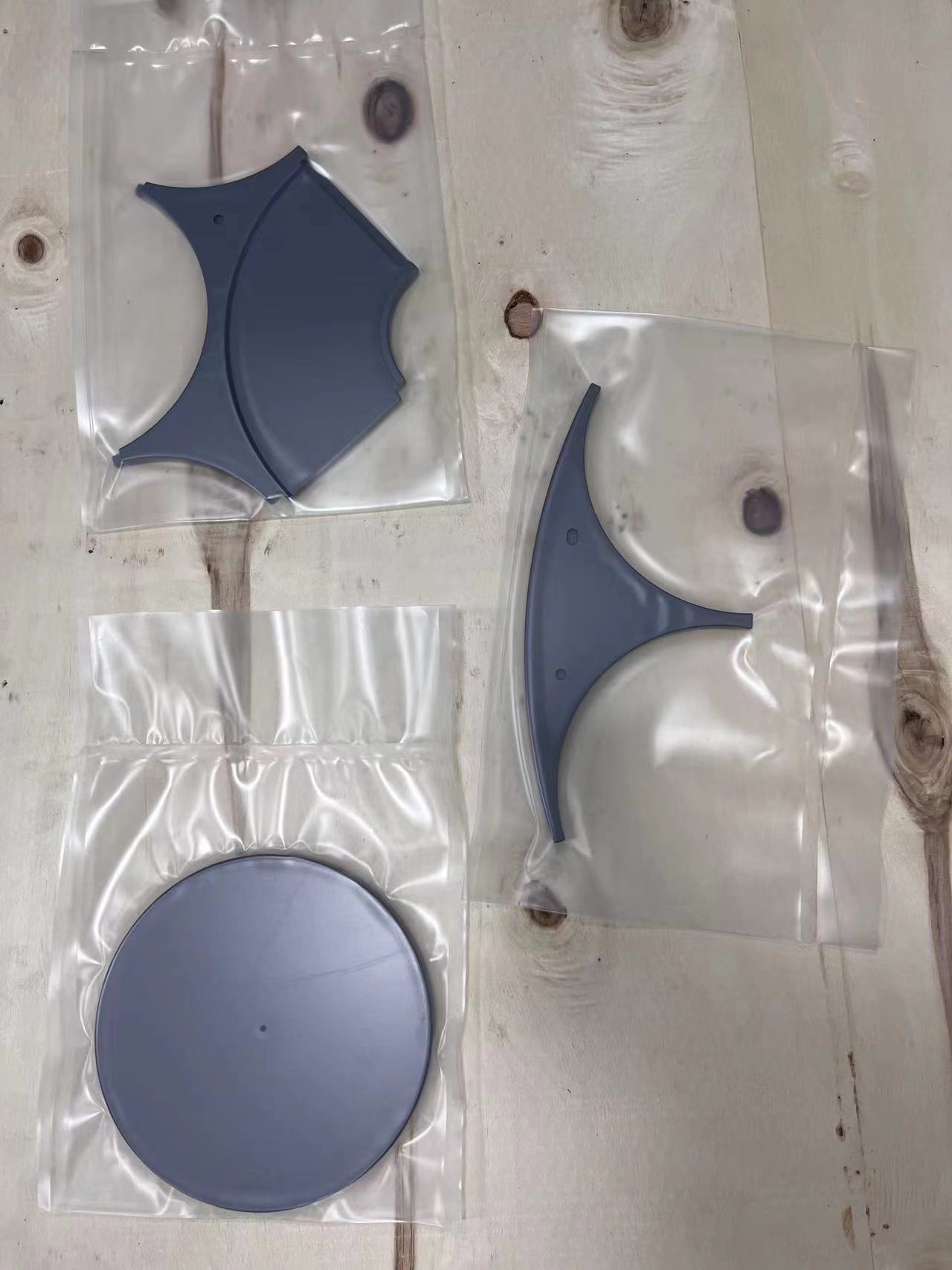

4. حلقه های پوشش و صفحات پوشش

حلقه های پوششی و صفحات پوششی از مناطق خاصی از راکتور محافظت می کنند و به تثبیت میدان حرارتی کمک می کنند.

این قسمت ها کمک می کنند:

• کاهش رسوب ناخواسته
• آلودگی ذرات را به حداقل برسانید
• از ساختارهای گرافیتی محافظت کنید
• طول عمر محفظه را افزایش دهید

از آنجایی که آنها چرخه حرارتی زیادی را پشت سر می گذارند، چسبندگی پوشش قوی ضروری است.

5. سیستم جمع کننده اگزوز

کلکتور اگزوز جریان گاز خروجی را مدیریت می کند و به ثابت نگه داشتن فشار محفظه کمک می کند.

جریان اگزوز پایدار منجر به:

• تکرارپذیری بهتر فرآیند
• محیط اتاقی تمیزتر
• تجمع ذرات کمتر
• فواصل طولانی تر بین تعمیر و نگهداری

در سیستم های اپیتاکسی پیشرفته SiC، قطعات مربوط به اگزوز نیز باید در برابر مواد شیمیایی تهاجمی و تنش حرارتی مقاومت کنند.

چرا انتخاب مواد در اپیتاکسی SiC مهم است؟

اپیتاکسی SiC یک محیط سخت است. مواد معمولی اغلب با مشکلاتی مانند:

• لایه برداری لایه برداری
• فرسایش گرافیت
• ترک حرارتی
• تولید ذرات
• عمر مفید کوتاه

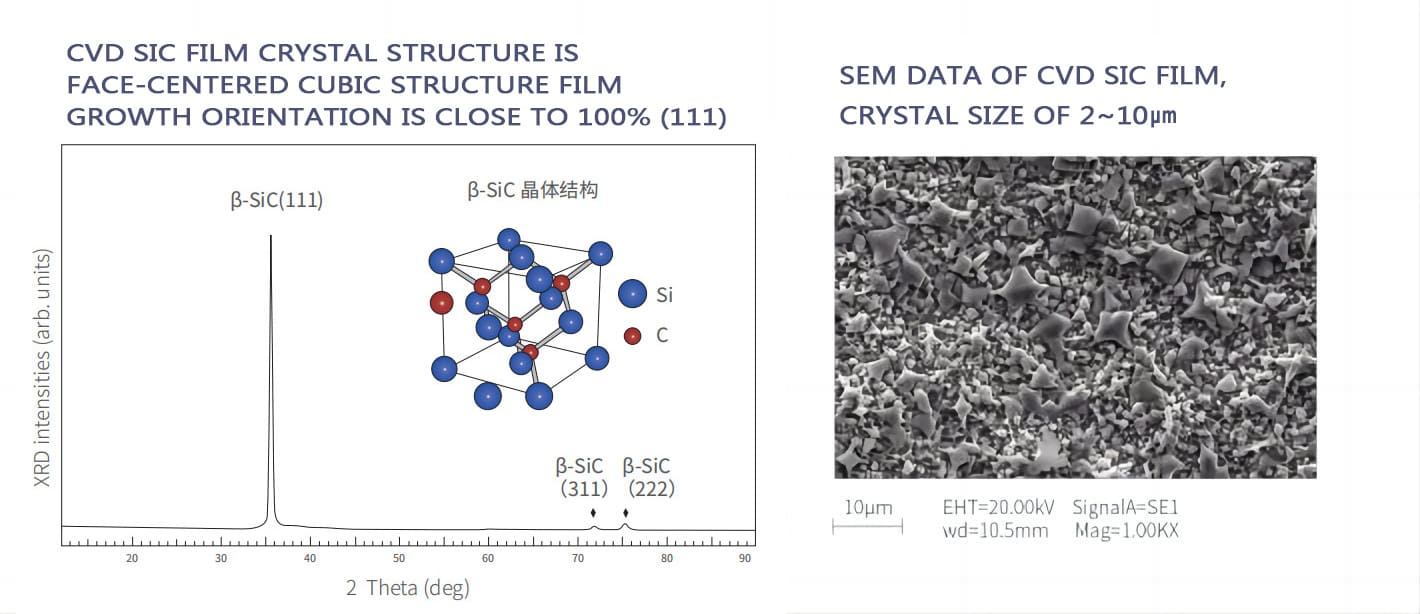

برای غلبه بر این مشکلات، راکتورهای نیمه هادی پیشرفته به گرافیت پوشش داده شده CVD SiC روی می آورند. پوشش CVD SiC به شما می دهد:

• مقاومت شیمیایی عالی
• خلوص بالا
• مقاومت در برابر شوک حرارتی عالی
• خطر آلودگی کم
• عمر عملیاتی طولانی

در حال حاضر، این یکی از پرکاربردترین مواد برای قطعات راکتور اپیتاکسی SiC با کیفیت بالا است.

پوشش TaC (کاربید تانتالوم). به عنوان گام بعدی برای برنامه های کاربردی در دمای فوق العاده بالا در حال ظهور است. در مقایسه با پوشش های SiC معمولی، پوشش های TaC ارائه می دهند:

• پایداری بهتر در دمای بالا
• مقاومت در برابر خوردگی قوی تر
• خطر کمتر تولید ذرات
• عملکرد پایدار بالای 2000 درجه سانتیگراد

پوشش‌های TaC به‌ویژه برای پلتفرم‌های آینده که از ویفرهای بزرگ‌تر و دمای بالاتر استفاده می‌کنند امیدوارکننده به نظر می‌رسند.

چالش های ساخت قطعات اکسترون جی 10

ساخت قطعات Aixtron G10 با کیفیت بالا مستلزم قابلیت‌های ساخت پیشرفته‌ای است، از جمله:

• تصفیه گرافیت با خلوص بالا
• ماشینکاری CNC دقیق
• محیط های پوشش نیمه هادی
• تکنولوژی پوشش CVD یکنواخت
• پردازش اجزای سایز بزرگ
• خلوص دقیق و کنترل ابعاد

حتی یک انحراف کوچک در ابعاد یا یکنواختی پوشش می تواند بر پایداری راکتور و عملکرد اپیتاکسیال تأثیر بگذارد.

قابلیت VeTek Semiconductor برای اجزای اکسترون جی 10

VeTek Semiconductor در گرافیت نیمه هادی و فن آوری های پوشش برای کاربردهای اپیتاکسی پیشرفته تخصص دارد.

ما اجزای سفارشی سازگار با:

• اکسترون جی 10
• اکسترون جی 5
• سیستم های اپیتاکسی SiC
• راکتورهای MOCVD

محدوده محصولات ما شامل:

• اجزای گرافیت با پوشش CVD SiC
• اجزای پوشش TaC
• دیسک های سیاره ای
• اجزای سقف
• حلقه های پوشش
• قطعات میدان حرارتی گرافیت
• اجزای SiC جامد

این محصولات به طور گسترده در سیستم های اپیتاکسی SiC، اپیتاکسی LED و سیستم های میدان حرارتی نیمه هادی پیشرفته استفاده می شود.

نتیجه گیری

همانطور که تولید نیمه هادی SiC به سمت ویفرهای بزرگتر و راندمان تولید بالاتر پیش می رود، اجزای Aixtron G10 برای پایداری راکتور و کیفیت همپایی اهمیت بیشتری پیدا می کنند.

از ساختارهای سقفی و دیسک‌های سیاره‌ای گرفته تا سیستم‌های توزیع گاز و اگزوز، هر جزء مستقیماً بر مدیریت حرارتی، کنترل آلودگی و سازگاری ویفر تأثیر می‌گذارد.

با ترکیب مواد گرافیتی با خلوص بالا، فناوری پیشرفته پوشش CVD SiC و پوشش های نسل بعدی TaC، قطعات راکتور مدرن به پایدارتر و کارآمدتر شدن تولید اپیتاکسی SiC برای صنعت نیمه هادی آینده کمک می کنند.
