چرا قایق گرافیتی برای PECVD برای کیفیت فیلم و ثبات تولید اهمیت زیادی دارد؟

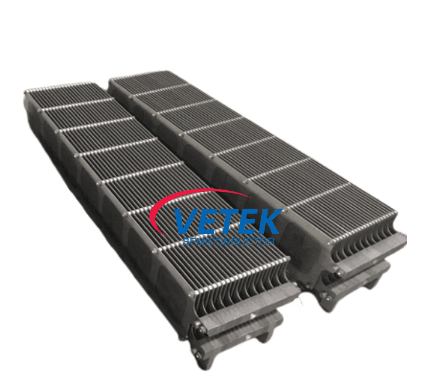

یک قایق گرافیتی برای PECVD در واقع چه نقشی دارد؟

یک قایق گرافیتی برای PECVD فقط یک نگهدارنده غیرفعال برای ویفر نیست. این یکی از اجزای آرام است که می تواند بر کل ریتم رسوب تاثیر بگذارد. در یک محفظه PECVD، کیفیت فیلم به تعادل حساس توزیع دما، فاصله ویفر، قرار گرفتن در معرض گاز، برهمکنش پلاسما و پایداری مکانیکی بستگی دارد. اگر حامل این تعادل را به هم بزند، ممکن است فرآیند همچنان اجرا شود، اما خروجی قابل پیش بینی نیست.

خریداران گاهی اوقات به شدت روی پیکربندی راکتور، طراحی سیستم گاز یا چرخه های تمیز کردن محفظه تمرکز می کنند و این منطقی است. اینها مراکز عمده هزینه هستند. اما قایقی که ویفرها را حمل می کند درست در وسط پنجره فرآیند می نشیند. اگر هندسه آن تغییر کند، اگر سطح آن ذرات را از بین ببرد، اگر به گرمایش و سرمایش مکرر واکنش ضعیفی نشان دهد، یا اگر نتواند ویفرها را به طور مداوم در موقعیت خود نگه دارد، روند شروع به حرکت به روش هایی می کند که گران است و تشخیص آن دشوار است.

در تولید واقعی، ثبات همه چیز است. یک قایق گرافیتی قوی برای PECVD به حفظ قابلیت تکرار از دسته ای به دسته دیگر کمک می کند. از بارگذاری یکنواخت پشتیبانی می کند، خطر آلودگی قابل اجتناب را کاهش می دهد و به خط شانس بیشتری برای ارائه ضخامت فیلم پایدار و عملکرد الکتریکی یکنواخت می دهد.

چرا خریداران اغلب شرکت حامل را دست کم می گیرند و بعداً هزینه آن را پرداخت می کنند؟

پاسخ ساده است: یک قایق گرافیتی معمولاً کمتر از تجهیزات اطراف آن "فنی" به نظر می رسد. تاثیر بصری منبع تغذیه، سیستم خلاء یا ماژول اتوماسیون را ندارد. بنابراین به راحتی می توان با آن به عنوان یک بخش کالا رفتار کرد. مشکل دقیقاً از آنجا شروع می شود.

هزینه انتخاب قایق نادرست به ندرت در قیمت خود ظاهر می شود. بعداً به‌عنوان قراضه، کار مجدد، دستور العمل‌های ناپایدار، پنجره‌های نگهداری طولانی‌تر یا چرخه‌های تعویض مکرر نشان داده می‌شود. همچنین ممکن است در زمان تیم مهندسی ظاهر شود. هنگامی که یک خط روزها را صرف ردیابی یک مشکل یکنواختی می کند که مشخص می شود با اعوجاج حامل یا تخریب سطح مرتبط است، مؤلفه "ارزان" خیلی سریع از ارزان بودن متوقف می شود.

دلیل دیگری که خریداران این بخش را دست کم می گیرند این است که هر تامین کننده ای آن را به خوبی توضیح نمی دهد. برخی فقط ابعاد و چگالی ظاهری را فهرست می کنند. این اطلاعات مهم است، اما به سؤالاتی که مهندسان فرآیند واقعاً به آنها اهمیت می‌دهند پاسخ نمی‌دهد: سازه تحت چرخه حرارتی مکرر چقدر پایدار است؟ این ماده چقدر در برابر حمله شیمیایی در محیط گاز خاص مقاومت می کند؟ تلورانس های بحرانی چقدر به شدت کنترل می شوند؟ اگر هندسه محفظه یا تعداد ویفرها تغییر کند، آیا تامین کننده می تواند طرح را تطبیق دهد؟

یک تصمیم خرید جدی باید فراتر از یک برچسب مواد ساده باشد و بپرسد که قایق گرافیتی پس از هفته ها و ماه ها در اتاق واقعی چگونه رفتار می کند.

قایق گرافیتی اشتباه چه مشکلات فرآیندی می تواند ایجاد کند؟

قایق گرافیتی اشتباه برای PECVD می تواند مشکلاتی ایجاد کند که در نگاه اول نامرتبط به نظر می رسند. تیم‌ها ممکن است بازده کمتر، تغییر ضخامت لایه، آلودگی غیرقابل توضیح، یا فواصل نگهداری کوتاه‌تر را ببینند، بدون اینکه فوراً این نتایج را به حامل برگردانند.

• رسوب ناهموار فیلمزیرا فاصله ویفر یا هندسه قایق به اندازه کافی در شرایط عملیاتی سازگار نیست
• تولید ذراتناشی از کیفیت مواد ضعیف، ماشینکاری ضعیف، یا خرابی سطح در طول زمان
• عدم تعادل حرارتیکه بر نرخ رسوب تاثیر می گذارد و تنظیم فرآیند را دشوارتر می کند
• عمر مفید کوتاههنگامی که گرافیت پایه یا پوشش نمی تواند محیط شیمیایی واقعی را تحمل کند
• مداخله اتاقی بیشتربه دلیل آلودگی یا سایش زودرس قطعات
• بی ثباتی دستور غذاکه تیم های مهندسی را مجبور می کند تا ضعف سخت افزاری را از طریق تنظیمات فرآیند جبران کنند

چیزی که این مشکلات را خسته کننده می کند این است که اغلب به تدریج ظاهر می شوند. چند اجرا اول ممکن است قابل قبول به نظر برسند. سپس خط شروع به رانش می کند. چند اپراتور متوجه یک روند می شوند. مهندسان شروع به تشدید استانداردهای بازرسی می کنند. با گذشت زمان، مدیریت فرآیند دشوارتر می شود. به همین دلیل است که خریداران باید به دوام در استفاده مکرر فکر کنند، نه فقط ظاهر اولیه یا اعداد در سطح آزمایشگاهی.

کدام مواد و انتخاب پوشش شایسته توجه بیشتر است؟

وقتی خریداران یک قایق گرافیتی را برای PECVD مقایسه می‌کنند، سه چیز بیشتر از آنچه معمولاً به آن توجه می‌کنند شایسته توجه هستند: خلوص گرافیت، سازگاری ساختاری، و استراتژی حفاظت از سطح.

اول، پاکی.گرافیت با خلوص بالا به کاهش خطر آلودگی ناخواسته کمک می کند. این مهم است زیرا فرآیندهای PECVD حساس هستند و منابع کوچک آلودگی می توانند باعث مشکلات کیفیت پایین دستی شوند که بسیار گرانتر از خود حامل هستند.

دوم، سازگاری ساختاری.اگر کنترل ماشینکاری ضعیف باشد حتی یک گرافیت خوب می تواند عملکرد ضعیفی داشته باشد. فاصله شکاف ها، پرداخت لبه ها، صافی و نظم کلی ابعاد، همگی بر نحوه نشستن ویفرها و پایداری قایق در طی چرخه حرارتی مکرر تأثیر می گذارند.

سوم، انتخاب پوشش.هر فرآیند PECVD خواسته های یکسانی را روی سطح قایق ایجاد نمی کند. شیمی گاز، روش تمیز کردن، قرار گرفتن در معرض پلاسما، و فیلم هدف همه چیز هستند. برخی از کاربردها از کربن پیرولیتیک سود می برند، در حالی که برخی دیگر به سختی و مقاومت شیمیایی اضافی مرتبط با محلول های سطحی مبتنی بر کاربید سیلیکون نیاز دارند. انتخاب مناسب به شرایط فرآیند کاربر بستگی دارد تا ترجیحات یک اندازه مناسب برای همه.

اینجاست که درک اپلیکیشن بسیار مهم می شود. یک تامین کننده خوب نباید صرفاً درخواست ترسیم کند و قیمت را برگرداند. گفتگوی بهتر با محیط محفظه، فیلم رسوب‌شده، چرخه تمیز کردن، طول عمر مورد انتظار، اندازه ویفر و حالت‌های خرابی خاصی که مشتری قبلاً دیده است آغاز می‌شود.

خریداران چگونه باید قبل از سفارش یک قایق گرافیتی را برای PECVD ارزیابی کنند؟

باهوش ترین خریداران این محصول را تنها بر اساس قیمت ارزیابی نمی کنند. آنها آن را با کاهش ریسک ارزیابی می کنند. قبل از سفارش، از تامین کننده بخواهید که نه تنها در مورد ابعاد، بلکه منطق عملیاتی صحبت کند.

1. با فرآیند شروع کنید.نوع فیلم، نوع بستر، طرح محفظه، گازهای تمیزکننده و مشخصات دما را توضیح دهید.
2. نقطه درد را روشن کنید.آیا در تلاش برای بهبود طول عمر، کاهش آلودگی، تثبیت یکنواختی یا جایگزینی یک قطعه وارداتی هستید؟
3. در مورد جفت شدن مواد بپرسید.طراحی یک قایق بسته به درجه گرافیت و رویکرد پوشش ممکن است رفتار متفاوتی داشته باشد.
4. تلورانس هایی که در استفاده اهمیت دارند را مرور کنید.همه ابعاد به یک اندازه مهم نیستند. بر ابعادی تمرکز کنید که بر بارگذاری ویفر و ثبات فرآیند تأثیر می‌گذارند.
5. مکانیسم های سایش مورد انتظار را مورد بحث قرار دهید.یک تامین کننده مفید باید بتواند در مورد خطر اکسیداسیون، فرسایش پلاسما، مسیرهای خوردگی و خستگی حرارتی صحبت کند.
6. درخواست پشتیبانی عملیاعتبار سنجی نمونه، اصلاح طراحی و بحث برنامه اغلب ارزشمندتر از یک نقل قول ابتدایی پایین هستند.

WuYi TianYao Advanced Material Tech.Co., Ltd.برای این نوع گفتگو موقعیت خوبی دارد زیرا خریداران صنعتی جدی به ندرت خواهان پاسخ عمومی هستند. آنها مولفه ای می خواهند که با اتاق و واقعیت فرآیند مطابقت داشته باشد. در کاربردهای نیمه هادی و پوشش پیشرفته، این تطابق عملی چیزی است که یک قطعه قابل تحمل را از یک قطعه قابل اعتماد جدا می کند.

اگر یک تامین کننده فقط نقاط قوت عمومی را به بازار عرضه می کند اما نمی تواند به طور مشخص در مورد عمر مفید، کنترل آلودگی و سازگاری پوشش صحبت کند، این معمولاً یک علامت هشدار است. خریداران سزاوار فراتر از جمله بندی صیقلی هستند. آنها به شواهدی از درک فرآیند نیاز دارند.

چه چیزی کار با یک تامین کننده را راحت تر از دیگری می کند؟

این تفاوت اغلب به نحوه برخورد تأمین‌کننده با ارتباطات فنی بازمی‌گردد. کار با بهترین تامین کنندگان آسان تر است زیرا عدم اطمینان را کاهش می دهند. آنها سوالات درست را زود می پرسند، گزینه های واقع بینانه را توصیه می کنند و به مشتری کمک می کنند تا از عدم تطابق پرهزینه جلوگیری کند.

یک تامین کننده قابل اعتماد قایق گرافیتی برای محصولات PECVD باید بتواند کارهای زیر را انجام دهد:

• ارتباط بین طراحی حامل و خروجی فرآیند را درک کنید
• گزینه های مواد و پوشش را بر اساس شرایط عملیاتی واقعی توصیه کنید
• به جای تکیه بر ابعاد اسمی گسترده، کیفیت ماشینکاری را کنترل کنید
• از یک دسته از قطعات به دسته دیگر قوام را ارائه دهید
• هنگامی که مشتری نیاز به سفارشی سازی دارد، از اصلاح محصول پشتیبانی کنید
• به گونه‌ای ارتباط برقرار کنید که به تیم‌های مهندسی و خرید کمک می‌کند هماهنگ باشند

این مهم است زیرا اکثر تصمیمات خرید در این زمینه شامل فشار فنی و تجاری است. مهندسی قابلیت اطمینان می خواهد. خرید یک ساختار هزینه منطقی می خواهد. مدیریت وقفه های کمتری می خواهد. تامین کننده مناسب به هر سه گروه کمک می کند تا در یک جهت حرکت کنند.

چگونه یک قایق گرافیتی بهتر می تواند هزینه کل عملیات را کاهش دهد؟

یک قایق گرافیتی با کیفیت بالاتر برای PECVD ممکن است همیشه ارزان‌ترین گزینه در روز اول نباشد، اما اغلب در طول چرخه عملیاتی کامل به ارزش بهتری تبدیل می‌شود. به این دلیل که هزینه کل بسیار بیشتر از خرید است.

اپراتورهای بهتر می توانند هزینه های پنهان را به روش های مختلفی کاهش دهند:

• نقص های کمتر مرتبط با آلودگی یا بی ثباتی
• فواصل سرویس طولانی تر قبل از اینکه تعویض ضروری شود
• زمان مهندسی کمتری که صرف جبران سخت‌افزار در حال حرکت می‌شود
• زمان خرابی کمتر مربوط به تمیز کردن یا عیب یابی
• تکرارپذیری بهتر که از برنامه ریزی تولید محافظت می کند

در بسیاری از کارخانه ها، پس انداز واقعی از آرامش فرآیند حاصل می شود. هنگامی که اپراتورها به حامل اعتماد می کنند، زمانی که مهندسان نیازی به تعقیب تغییرات غیرقابل توضیح ندارند، و زمانی که خرید مجبور به چرخه های تعویض مکرر نمی شود، مدیریت کل خط آسان تر می شود. این آرامش عملیاتی ارزشمند است. از بازده، کارآیی نیروی کار و اعتماد مشتری به طور همزمان محافظت می کند.

بنابراین سوال بهتر این نیست که «کدام قایق گرافیتی ارزان‌ترین است؟» این است: "کدام قایق گرافیتی به خط من کمک می کند تا با سورپرایزهای قابل اجتناب کمتر، پایدارتر و طولانی تر کار کند؟" این سوالی است که خریداران با تجربه بارها و بارها به آن باز می گردند.
