مطالعه موردی تجزیه و تحلیل ترک خوردگی گیرنده گرافیت با پوشش MOCVD SiC و بهینه‌سازی استرس حرارتی

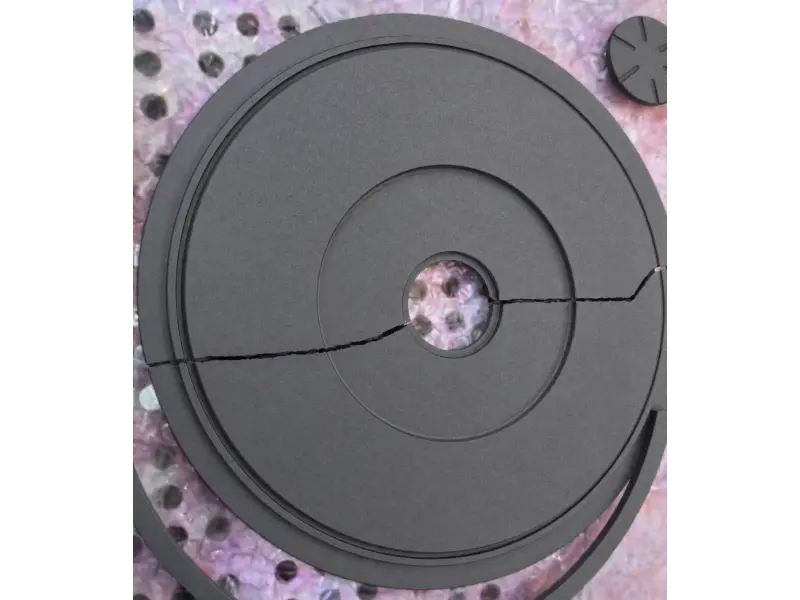

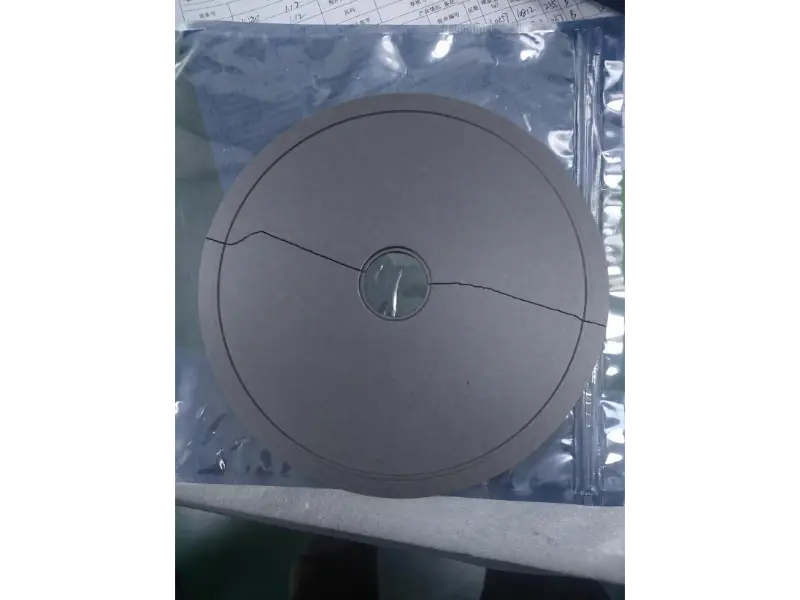

شکل 1،2: مورفولوژی شکست شعاعی MOCVDگیرنده گرافیت با پوشش سی سی سی وی دی CVDنشات گرفته از Central Step Thru-Hole

I. خلاصه اجرایی و نتیجه گیری اصلی

نتیجه گیری اصلی:طراحی و کیفیت گیرنده‌های ویفر اپیتاکسیال (حامل ویفر) مستقیماً طول عمر آنها را تعیین می‌کند و عمیقاً بر تخصیص هزینه تولید اپیتاکسی و زمان خرابی تجهیزات تأثیر می‌گذارد. هنگام انتخاب گیرنده‌ها، تولیدکنندگان ویفر همپایی طرح‌های باکیفیت را که مطابق با الزامات فرآیند واقعی است، به حداقل رساندن فرکانس جایگزینی و افزایش عمر مفید در اولویت قرار می‌دهند و در نتیجه به کاهش قابل توجه هزینه‌های تولید و بهبود مستمر در کیفیت محصول همپایی دست می‌یابند.

Vetek (www.veteksemicon.com) با طراحی مجدد منطقه بافر تنش در مرحله مرکزی و انتخاب مواد بستر گرافیت با ضریب انبساط حرارتی مناسب (CTE)، چالش صنعتی ترک شعاعی ناشی از سوراخ مرکزی پله در حامل‌های ویفر MOCVD را به طور کامل حل کرده است.

یک تولید کننده تراشه همپای نیمه هادی در خارج از کشور با گلوگاه های شدید تولید به دلیل ترک خوردگی فوری و آسیب رسوب بخار شیمیایی در اندازه بزرگ مواجه شد.گیرنده های گرافیت با پوشش کاربید سیلیکون (CVD SiC).در طول رشد اپیتاکسیال MOCVD در دمای بالا. تیم فنی ما دلایل اصلی را مشخص کرد: تمرکز شدید تنش در مرحله مرکزی و عدم تطابق انبساط حرارتی زیرلایه گرافیت. از طریق پیکربندی مجدد حاشیه ساختاری (گسترش مناطق بافر تنش، ارتقاء موقعیت گام شناور) و انتخاب بهینه مواد گرافیتی، خطرات ترک خوردگی را با موفقیت برای مشتری حذف کردیم.

عملکرد کلیدی و بهبودهای متریک:

· نرخ ترک خوردگی گیرنده: از 15% به 0% کاهش یافته است.

· میانگین عمر چرخه خدمات: افزایش 300٪ +

· زمان توقف برنامه ریزی نشده تجهیزات: 95 درصد کاهش یافته است


II. پس زمینه مشتری و نقاط درد سنتی

1. سابقه مشتری

مشتری یک تولید کننده پیشرو تراشه های ترکیبی نیمه هادی در سطح خودرو است که چندین خط تولید MOCVD/MBE با اندازه بزرگ و دمای بالا را با تمرکز بر تولید انبوه ویفرهای همپایی دستگاه های پرقدرت و RF انجام می دهد. دمای کاری محفظه واکنش در تمام طول سال به 1000 درجه سانتیگراد تا 1400 درجه سانتیگراد می رسد، تحت گرمایش القایی با فرکانس بالا و چرخه های حرارتی گرمایش/خنک کردن سریع شدید قرار می گیرد. به عنوان جزء اصلی به طور مستقیم نگه داشتن ویفر همپایی، در اندازه بزرگگیرنده های گرافیت با پوشش سی سی سی وی دیباید پایداری ساختاری شدید و یکنواختی حرارتی را در محیط‌های با دمای بالا و استرس بالا حفظ کند.

2. رویکردهای سنتی و نکات دردناک تاریخی مفصل

تولیدکنندگان اپیتاکسیال در هنگام استفاده از طرح‌های سوسپتورهای سنتی، مدت‌ها از نقاط دردناک اقتصادی و ظرفیتی شدید رنج می‌بردند:

· تعویض های مکرر و طول عمر بسیار کوتاه:طرح‌های معمولی نتوانستند تفاوت‌های انبساط حرارتی را در دماهای بسیار بالا در نظر بگیرند. گیرنده ها در چند ده چرخه ترک خوردند، که برخی بلافاصله پس از نصب شکست خوردند (نرخ ترک بیش از 15٪).

· هزینه های پرهزینه توقف و نظافت:هنگامی که یک سوسپتور در داخل محفظه ترک خورد یا شکست، کل دسته ویفرهای اپیتاکسیال از بین رفت و با آلودگی شدید ذرات همراه بود. هر حادثه به 12 تا 24 ساعت خنک‌سازی محفظه، جداسازی قطعات، تمیز کردن، تخلیه مجدد و آزمایش فشار/دما نیاز داشت. زیان مستقیم ناشی از توقف برنامه ریزی نشده و مواد مصرفی به ده ها هزار دلار در هر رویداد رسید.

· هزینه بالای تولید تک ویفر:به عنوان مواد مصرفی با ارزش بالا، جایگزینی های مکرر باعث تخصیص بیش از حد هزینه susceptor برای هر ویفر شد. به طور همزمان، زمان توقف، اثربخشی کلی تجهیزات (OEE) را در سراسر خط تولید کاهش داد و هزینه‌های سربار ثابت را به میزان قابل توجهی افزایش داد.


III. چالش های فنی و تجزیه و تحلیل مکانیزم شکست

مورفولوژی شکست فیزیکی:تجزیه و تحلیل شکست نشان می دهد که شروع ترک دقیقاً از مرحله داخلی سوراخ مرکزی شروع می شود و به صورت شعاعی به سمت خارج در هر دو طرف بدنه گیره گسترش می یابد.

بررسی علت ریشه ای (مکانیسم استرس):

· عدم تطابق انبساط حرارتی مواد:در شرایط کاری با دمای بالا (1000 درجه سانتیگراد و بالاتر)، یک عدم تطابق ضریب انبساط حرارتی (CTE) قابل توجهی بین بستر گرافیت و پوشش محافظ SiC وجود دارد. زیرا ضریب انبساط گرمایی گرافیت از گرافیت بیشتر استپوشش SiCزیرلایه گرافیت در حین گرم شدن نسبت به لایه SiC سطحی دچار تغییر شکل انبساط حرارتی بیشتری می شود. این تنش حرارتی سطحی قابل توجهی ایجاد می کند و در نهایت باعث ایجاد ترک و شکست بدنه زیرلایه گرافیت می شود.

· نقص ساختاری در ناحیه تنش زدایی:طرح اصلی فاقد یک منطقه بافر انتقال ضروری در مرحله مرکزی بود که یک نقطه تمرکز تنش مکانیکی کلاسیک را تشکیل می‌داد. هنگامی که کشش انبساط از آستانه استحکام کششی زیرلایه گرافیت فراتر رفت، ریز ترک‌ها فوراً در گوشه پله تیز شروع شده و به بیرون پاره شدند.


IV. راه حل ها: چگونه مشکل را حل کردیم

برای رسیدگی به ترک خوردگی مرحله مرکزی، تیم تحقیق و توسعه و مهندسی Vetek یک طرح شفاف سازی فنی جامع بر اساس ضریب انبساط حرارتی در دمای بالا (CTE) تدوین کرد. بهینه سازی:

بعد بهینه سازی
طرح اصلی / سنتی
راه حل مهندسی مجدد Vetek
ساختار مرحله مرکزی
انتقال پلکانی تیز بدون منطقه حائل. استرس بسیار متمرکز
یک منطقه بافر تنش در ریشه پله اضافه شده است که به طور موثر تنش حرارتی در دمای بالا را پراکنده می کند.
فرآیند زیرلایه و پوشش
زیرلایه گرافیت استاندارد با یکنواختی حرارتی ناکافی.
مواد گرافیت انتخاب شده با CTE نزدیک به CVD سیلیکون کاربید مطابقت دارد.

V. نتایج و مزایای قابل سنجش

سوسپتورهای مهندسی شده مجدد تحت چرخه حرارتی دقیق و تأیید خط حجمی در خط تولید مشتری قرار گرفتند و به بهبود عملکرد قابل توجهی دست یافتند:

· حذف کامل ترک خوردگی استرس حرارتی:گیرنده های بهینه شده به طور مداوم برای بیش از 500 سیکل حرارتی کار می کنند و میزان ترک خوردگی و آسیب را مستقیماً از 15٪ به 0 کاهش می دهند.

· کاهش شدید تلفات در زمان توقف:توقف برنامه ریزی نشده ناشی از شکست کریر تا 95 درصد کاهش یافت و به طور چشمگیری OEE کلی خط را تقویت کرد.

· عمر خدمات چند برابری و کاهش هزینه:میانگین عمر مفید سوسپتور 300% + افزایش یافته است که منجر به کاهش قابل توجهی در هزینه اختصاص داده شده برای هر ویفر اپیتاکسیال می شود.


VI. ضمانت تولید و کنترل کیفیت وتک

· انتخاب مواد خام با خلوص بالا:زیرلایه گرافیت ایزواستاتیک با چگالی بالا (خلوص 7N، محتوای خاکستر <5 ppm) برای اطمینان از تطابق CTE بی عیب و نقص با پوشش CVD SiC انتخاب شده است.

· ماشینکاری دقیق:برش دقیق CNC 5 محوره (تلرانس‌ها در 0.005 ± میلی‌متر) استفاده می‌شود و مناطق بافر تنش‌زدایی دقیق را در ویژگی‌های حیاتی مانند پله مرکزی ایجاد می‌کند.

· رسوب CVD SiC:فرآیندهای CVD در دمای بالا یک لایه 80-100 میکرومتر β-SiC متراکم را رسوب می دهند که یکنواختی حرارتی و محافظت در برابر خوردگی عالی را فراهم می کند.

· بازرسی کامل 100٪ CMM:ماشین‌های اندازه‌گیری مختصات با دقت بالا (CMM) به‌طور خودکار آرایه‌های جیبی، ابعاد مرحله مرکزی و سطح کلی را اسکن و اندازه‌گیری می‌کنند.

· بسته بندی و تحویل اتاق تمیز:تمیز شده در اتاق های تمیز کلاس 100 و بسته بندی دوگانه در بسته بندی نیتروژن خلاء، با جعبه های ضد ضربه EVA سفارشی تحویل داده شده است.

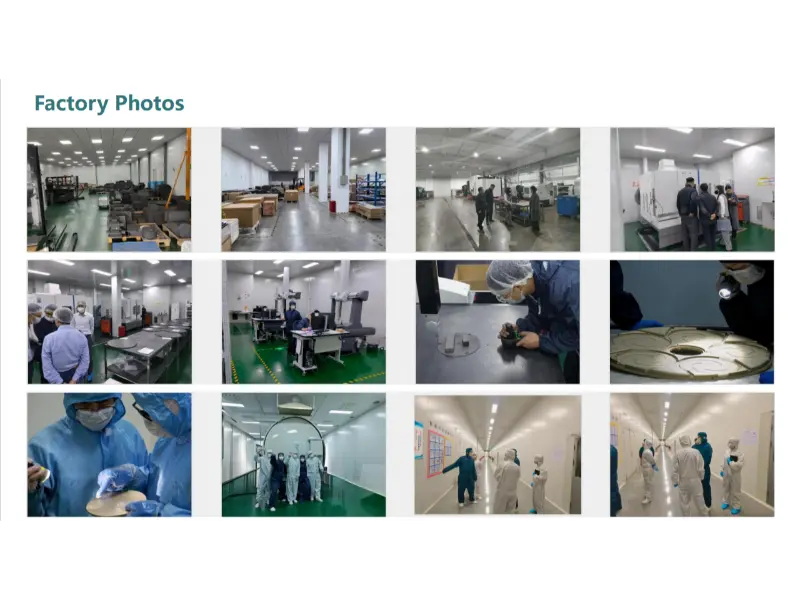

شکل 3: ماشینکاری پیشرفته نیمه هادی Vetek، اتاق تمیز و امکانات کنترل کیفیت


VII. سوالات متداول (سؤالات متداول)

Q1: علت اصلی چیست؟گیرنده گرافیت با پوشش MOCVD SiCترک هایی که از پله مرکزی شروع می شوند؟

پاسخ: علت اصلی فقدان یک منطقه حائل تنش زدایی در پله مرکزی است که نیاز به طراحی مجدد ساختاری برای توزیع تنش حرارتی دارد.

Q2: آیا پوشش CVD SiC به تنهایی می تواند از ترک خوردن در مرحله مرکزی جلوگیری کند؟

پاسخ: خیر. پوشش‌های SiC در درجه اول مقاومت در برابر خوردگی، جلوگیری از ناخالصی و هدایت حرارتی را ارائه می‌کنند. اگر طرح سازه ای ناقص باشد، خود پوشش نمی تواند تنش های فشاری و کششی داخلی زیرلایه را تحمل کند. تنها ترکیبی از "ساختار بافر کننده تنش با طراحی منطقی + پوشش CVD SiC با کیفیت بالا" می تواند مشکلات ترک را به طور کامل حل کند.


هشتم. خلاصه و فراخوان اقدام (CTA)

اگرچه گیرنده‌های ویفر اپیتاکسیال مواد مصرفی کمکی هستند، طراحی ساختاری و کیفیت ساخت آن‌ها تأثیری اساسی بر راندمان تولید فاب و هزینه‌های کلی دارد. طرح‌های سنتی اغلب از تطابق CTE مواد و مناطق تسکین‌دهنده تمرکز استرس چشم پوشی می‌کنند که منجر به شکست مکرر گیرنده، خرابی گران قیمت و خطرات ضایعات ویفر می‌شود.

از طریق بهینه سازی ساختاری Vetek و مهندسی تنش حرارتی تصفیه شده، ما نه تنها به مشتری کمک کردیم تا کاملاً ریشه کن شود.گیرنده گرافیتترک خوردگی (کاهش نرخ ترک به 0٪)، اما همچنین عمر سرویس حامل را تا 300٪ افزایش داد. این بهبود به طور قابل توجهی فرکانس جایگزینی را کاهش داد، هزینه های تخصیص مصرفی هر ویفر را کاهش داد، و کیفیت، ثبات و تداوم رشد همپای ویفر را تضمین کرد - ارزش اقتصادی و ظرفیت قابل توجهی را ارائه کرد.

شکل 4: خصوصیات فیزیکی کلیدی، یکنواختی ضخامت SEM، و تجزیه و تحلیل خلوص فوق العاده بالا پوشش CVD SiC


برای راه حل های سفارشی بهینه سازی استرس حرارتی با ما تماس بگیرید

آیا حامل های گرافیتی محفظه واکنش MOCVD/MBE شما نیز با ترک خوردگی استرس حرارتی در دمای بالا، لایه برداری پوشش SiC یا مشکلات عمر کوتاه مواجه هستند؟

Vetek (www.veteksemicon.com) بیش از 10 سال تجربه در پوشش نیمه هادی CVD SiC و ماشینکاری دقیق گرافیت با خلوص بالا به ارمغان می آورد.

نقشه های بعدی یا عکس های نمونه ناموفق خود را برای دریافت خدمات ارزیابی تحمل استرس حرارتی و آزمایش آزمایشی رایگان ارسال کنید!
