چرا پوشش TaC به انتخاب ترجیحی برای اجزای گرافیت نیمه هادی تبدیل شده است؟

از آنجایی که صنعت نیمه هادی به سمت قطرهای ویفر بزرگتر، دمای عملیاتی بالاتر و بودجه های آلایندگی کم تر پیش می رود، تقاضا برای اجزای گرافیت به طور قابل توجهی افزایش یافته است. دیگر انتظار نمی‌رود که بوته‌ها، گیرنده‌ها، بخاری‌ها، حلقه‌های راهنما و نگهدارنده‌های دانه فقط گرما را تحمل کنند - آنها همچنین باید شکل خود را حفظ کنند، انتشار ناخالصی را سرکوب کنند و در اتمسفرهای با واکنش تهاجمی زنده بمانند.

برای مقابله با این چالش ها، پوشش های کاربید تانتالم (TaC) رسوب بخار شیمیایی (CVD) به عنوان یک راه حل بسیار امیدوارکننده برای محافظت از قطعات گرافیت در خطوط تولید نیمه هادی پیشرفته پدید آمده است. این مقاله به بررسی این موضوع می‌پردازد که چرا پوشش‌های TaC توجه فزاینده‌ای را به خود جلب می‌کنند و چگونه به فرآیندهای پایدارتر، طول عمر قطعات بیشتر و راندمان کلی تولید بهتر کمک می‌کنند.

چرا اجزای گرافیت به لایه های محافظ نیاز دارند؟

گرافیت به دلیل هدایت حرارتی خوب، چگالی کم و سهولت ماشین‌کاری، مدت‌هاست که ماده‌ای مورد استفاده برای سخت‌افزارهای نیمه‌رسانا با دمای بالا بوده است. اما گرافیت لخت در مواجهه با شرایط سخت داخل محفظه های فرآیند دارای نقاط ضعف شناخته شده ای است:

• تخریب سطح در دماهای شدید
• حمله شیمیایی از هیدروژن، آمونیاک و سایر گازهای واکنش پذیر
• ریزش ذرات کربن
• مهاجرت ناخالصی ها به کریستال های در حال رشد یا فیلم های اپیتاکسیال
• تغییر ابعاد تدریجی پس از چرخه های حرارتی زیاد

این مسائل به ویژه در فرآیندهایی مانند:

• رشد توده SiC از طریق PVT
• اپیتاکسی SiC
• GaN MOCVD
• رشد کریستال AlN
• تنظیمات میدان حرارتی با دمای بالا

با کوچک شدن هندسه دستگاه و سفت شدن الزامات عملکرد، حتی آلودگی جزئی یا سایش جزئی در قطعات گرافیتی می تواند مستقیماً بر بازده ویفر و قابلیت اطمینان دستگاه نهایی تأثیر بگذارد.

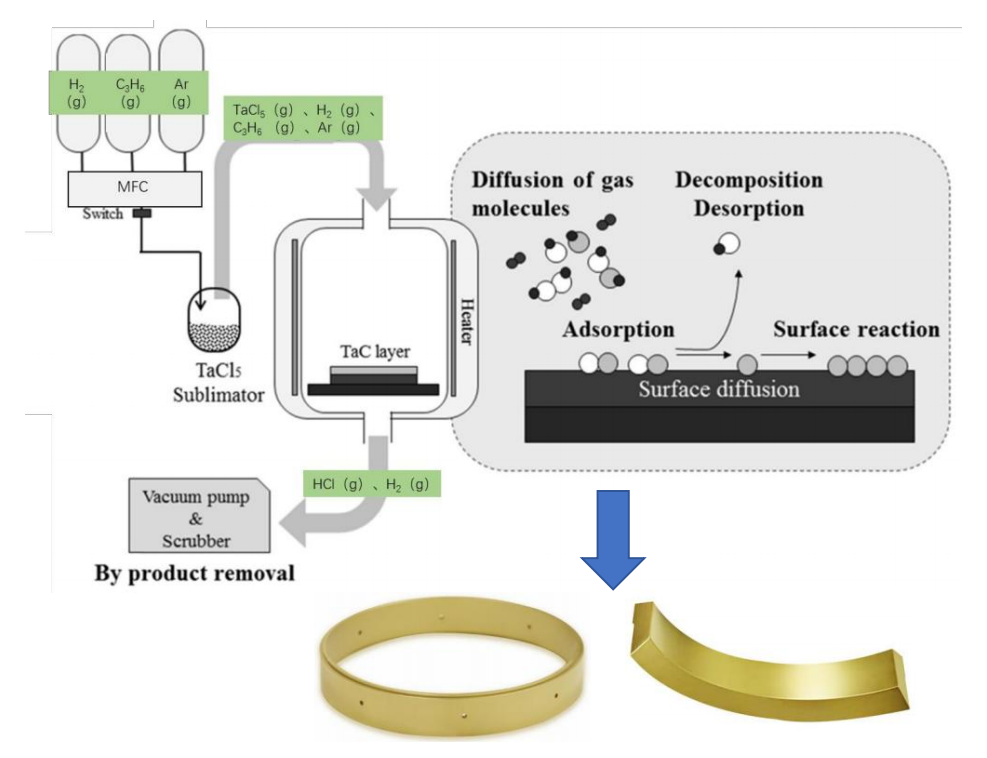

پوشش TaC دقیقا چیست؟

کاربید تانتالیوم (TaC) یک سرامیک فوق نسوز با نقطه ذوب در حدود 3880 درجه سانتیگراد است که یکی از بالاترین نمونه های شناخته شده است. این پایداری حرارتی قابل توجه با بی اثری شیمیایی فوق العاده جفت می شود، و آن را به یک کاندید طبیعی برای محافظت از سطوح گرافیتی که محیط های نیمه هادی تهاجمی می بینند تبدیل می کند.

به جای جایگزینی کامل گرافیت، TaC به عنوان یک لایه متراکم و نازک از طریق CVD اعمال می شود. این بهترین هر دو دنیا را به شما می دهد:

• گرافیت رسانایی حرارتی، جرم کم و پشتیبانی مکانیکی را تامین می کند.
• لایه TaC به عنوان یک مانع قوی در برابر فرسایش شیمیایی و خروج گاز ناخالصی عمل می کند.

نتیجه خالص یک جزء است که می تواند در شرایطی که به سرعت گرافیت ساده را تجزیه می کند، پایدار بماند.

مزایای کلیدی پوشش CVD TaC

(1) استحکام استثنایی در دمای بالا

بسیاری از فرآیندهای نیمه هادی بین 1500 درجه سانتیگراد و بسیار بالاتر از 2500 درجه سانتیگراد اجرا می شوند - دماهایی که بیشتر مواد را به حد مجاز می رساند. TaC یکپارچگی ساختاری خود را در این محدوده حفظ می کند و به طور موثری گرافیت زیرین را از تخریب حرارتی در بسیاری از چرخه های تولید عایق می کند.

(2) مقاومت شیمیایی برتر

یکی از ویژگی های برجسته TaC توانایی آن در مقاومت در برابر گونه های گاز خورنده است که سایر پوشش ها را از بین می برند. در عمل، مقاومت به طور قابل توجهی بهتر از لایه های محافظ معمولی در مواجهه با:

• هیدروژن (H2)
• آمونیاک (NH3)
• بخار سیلیکون
• بخارات فلزی واکنش پذیر

این دوام شیمیایی بهبود یافته مستقیماً به تعویض قطعات کمتر و دوره های تولید قابل پیش بینی تر ترجمه می شود.

(3) خطر آلودگی کمتر

همانطور که کیفیت کریستال و اهداف چگالی نقص سخت تر می شوند، تمیز نگه داشتن محیط فرآیند بسیار مهم است. یک پوشش TaC که به خوبی رسوب کرده است یک مانع تقریبا غیرقابل نفوذ ایجاد می کند که به کاهش:

• انتشار کربن از بدنه گرافیت
• انتشار ناخالصی های فلزی
• پوسته پوسته شدن ذرات
• زبری سطح در طول زمان

شرایط تمیزتر از کریستال های با کیفیت بالاتر و تکرارپذیری بهتر در مرحله اجرا پشتیبانی می کند.

(4) عمر سرویس طولانی تر

جایگزینی قطعات میدان حرارتی پرهزینه است – نه فقط از نظر مواد، بلکه در زمان خرابی و تلاش‌های صلاحیت مجدد. از آنجایی که پوشش TaC به طور موثری خوردگی و سایش سطح را کاهش می دهد، بسیاری از اجزای گرافیت پوشش داده شده به طور قابل توجهی بیشتر از همتایان بدون پوشش خود دوام می آورند. این به معنای وقفه های کمتر و هزینه های عملیاتی کلی کمتر است.

(5) چسبندگی قوی به بستر

فرآیندهای مدرن CVD اتم TaC را به اتم بر روی سطح گرافیت رسوب می‌کنند و پیوند سطحی عالی ایجاد می‌کنند. برخلاف پوشش های مکانیکی یا اسپری شده، CVD به شما می دهد:

• یک ریزساختار متراکم و بدون منافذ
• ضخامت یکنواخت حتی در اشکال پیچیده
• چسبندگی قابل اعتماد که در برابر چرخه حرارتی مکرر مقاومت می کند
• پوشش خوب گوشه ها و فرورفتگی ها

این استحکام برای محیط‌های تولیدی که سازگاری غیرقابل مذاکره است، حیاتی است.

کاربردهای معمولی قطعات گرافیتی با پوشش TaC

همانطور که فناوری بالغ می شود، اجزای پوشش داده شده با TaC راه خود را به سمت کاربردهای نیمه هادی بیشتر و بیشتری پیدا می کنند. نمونه های رایج عبارتند از:

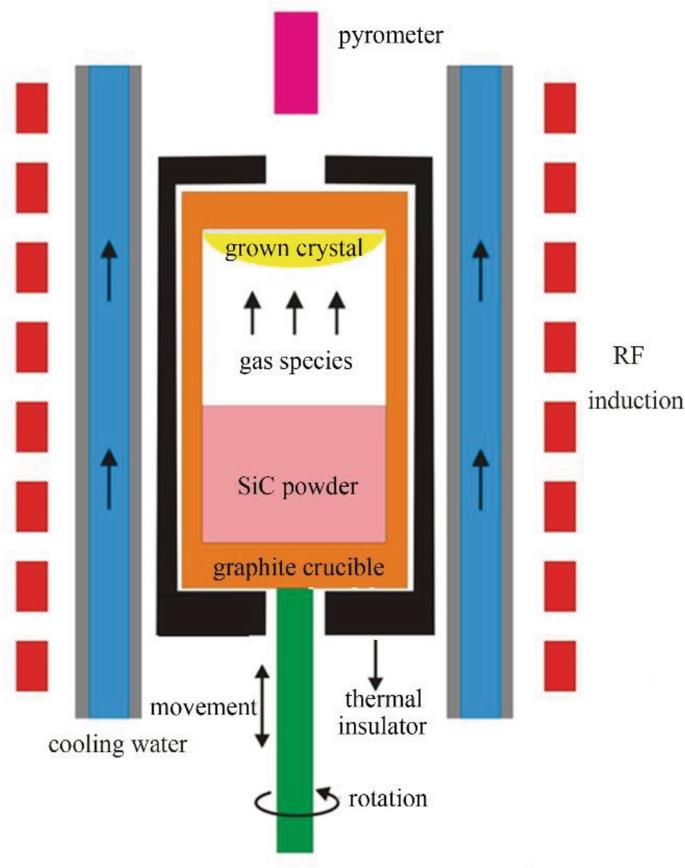

رشد کریستال SiC (PVT)

بوته‌های با پوشش TaC، نگهدارنده‌های دانه، حلقه‌های راهنما و حلقه‌های بوته در حال حاضر به طور گسترده برای کاهش ناخالصی‌های داخل محفظه رشد استفاده می‌شوند و در عین حال عمر قابل استفاده سخت‌افزار منطقه داغ را افزایش می‌دهند.

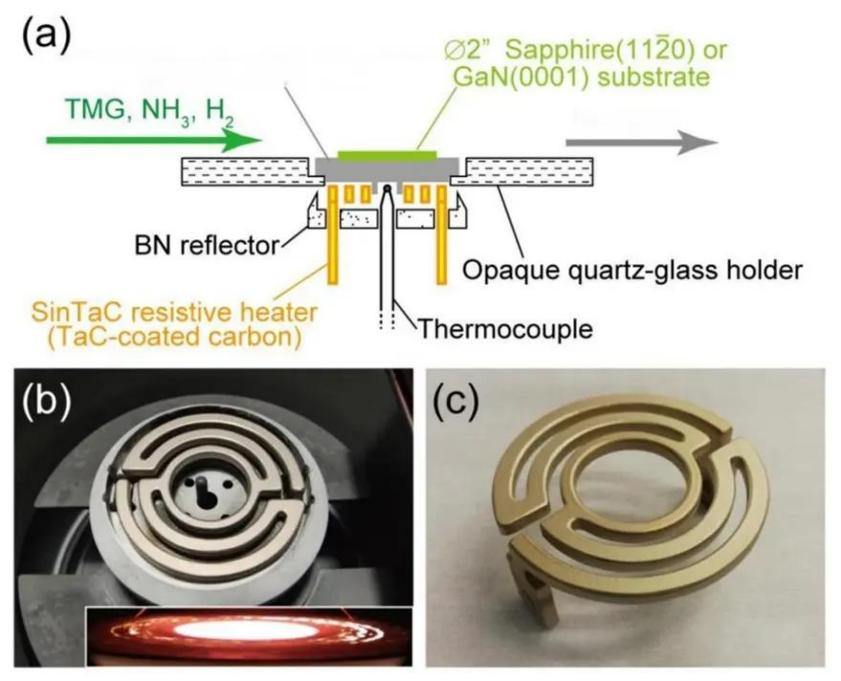

سیستم های GaN MOCVD

بخاری های گرافیتی با پوشش TaC خروجی حرارتی پایداری را ارائه می دهند و در برابر خوردگی ناشی از آمونیاک و هیدروژن در طول اپیتاکسی GaN مقاومت می کنند و به حفظ پروفایل های دمایی یکنواخت در کمپین های طولانی کمک می کنند.

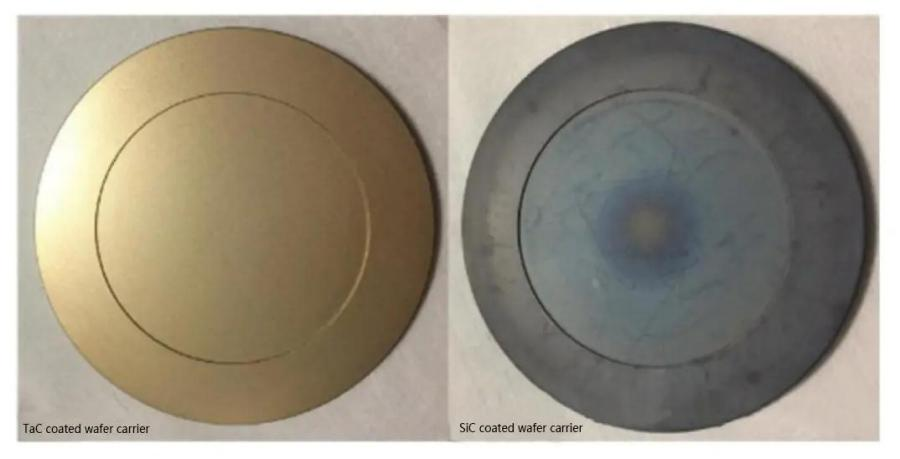

گیرنده های اپیتاکسیال (حامل ویفر)

گیرنده ها شوک های حرارتی مکرر و قرار گرفتن در معرض گازهای خورنده را مشاهده می کنند. یک پوشش TaC به آنها شانس بسیار بیشتری برای زنده ماندن در بسیاری از دویدن ها بدون خراب شدن سطح می دهد.

سایر تجهیزات نیمه هادی با دمای بالا

کاربردهای اضافی شامل رشد کریستال AlN، اپیتاکسی سیلیکون، اجزای میدان حرارتی عمومی، و حتی برخی از ابزارهای پیشرفته پردازش سرامیکی است.

چرا روش CVD مهم است؟

همه پوشش های TaC یکسان ایجاد نمی شوند. در میان تکنیک‌های مختلف رسوب‌گذاری، CVD به‌طور گسترده‌ای استاندارد طلایی برای کارهای نیمه‌رسانا در نظر گرفته می‌شود، زیرا ارائه می‌دهد:

• چگالی بسیار بالا و تخلخل کم
• خلوص عالی (برای فرآیندهای حساس به آلودگی حیاتی است)
• کنترل ضخامت دقیق و قابل تکرار
• پوشش یکنواخت در هندسه قطعات پیچیده
• اتصال محکم به بستر گرافیت

برای کاربردهایی که سازگاری و قابلیت اطمینان همه چیز است، CVD به عنوان یک انتخاب واضح برجسته است.

نگاه به آینده: نقش گرافیت با پوشش TaC

با تغییر صنعت به سمت:

• ویفر 8 اینچی SiC
• دستگاه های GaN با قدرت بالاتر
• نیمه هادی های مرکب پیشرفته تر
• کمپین های تولید طولانی تر
• الزامات تمیزی دقیق تر

اجزای گرافیت تنها با استرس بیشتری مواجه خواهند شد. پوشش TaC فراتر از یک لایه محافظ است - به طور فزاینده ای به عنوان یک عامل کلیدی برای تولید نسل بعدی دیده می شود. شرکت هایی که در مورد افزایش بازده، به حداکثر رساندن زمان کارکرد ابزار و افزایش عمر قطعه جدی هستند، در حال حاضر به گرافیت پوشش داده شده با TaC به عنوان بخش استراتژیک بهینه سازی فرآیند بلندمدت خود نگاه می کنند.

نتیجه گیری

پذیرش رو به رشد پوشش‌های TaC نشان‌دهنده یک واقعیت ساده است: صنعت نیمه‌رساناها به موادی نیاز دارد که بتوانند با شرایط سخت‌تر همخوانی داشته باشند. با تلفیق مزایای حرارتی گرافیت با انعطاف پذیری شیمیایی کاربید تانتالم، قطعات پوشش داده شده با CVD-TaC مسیری عملی برای کاهش آلودگی، طول عمر قطعات بیشتر و دوره های تولید پایدارتر ارائه می دهند. همانطور که رشد کریستال و فناوری‌های اپیتاکسی به پیشرفت ادامه می‌دهند، پوشش‌های TaC نقش بزرگ‌تری را در طیف وسیعی از مراحل تولید نیمه‌رسانا ایفا می‌کنند.

سوالات متداول

1. آیا پوشش TaC بهتر از گرافیت ساده است؟

برای اکثر فرآیندهای نیمه هادی با دمای بالا، بله، پوشش TaC به طور قابل توجهی محافظت بهتری در برابر خوردگی، آلودگی و سایش مکانیکی می دهد که معمولاً به طول عمر بسیار طولانی تری منجر می شود.

2. کدام صنایع از گرافیت با پوشش TaC استفاده می کنند؟

در درجه اول تولید نیمه هادی، از جمله رشد کریستال SiC، GaN MOCVD، اپیتاکسی سیلیکون و سیستم های پیشرفته میدان حرارتی.

3. چرا CVD برای اعمال TaC ترجیح داده می شود؟

CVD لایه‌های متراکم و با خلوص بالا را با چسبندگی عالی و یکنواختی ضخامت تولید می‌کند - دقیقاً همان چیزی است که کاربردهای نیمه‌رسانای سخت به آن نیاز دارند.

4. چه نوع قطعات گرافیتی را می توان با TaC پوشاند؟

نامزدهای معمولی عبارتند از بوته ها، سوسپتورها، نگهدارنده دانه ها، حلقه های راهنما، بخاری ها، سینی ها و سایر قطعات گرافیتی که در معرض دماهای بالا و گازهای واکنش پذیر قرار دارند.
