چرا رشد کریستال PVT کاربید سیلیکون (SiC) بدون پوشش های کاربید تانتالم (TaC) انجام نمی شود؟

در فرآیند رشد کریستال‌های کاربید سیلیکون (SiC) از طریق روش حمل و نقل فیزیکی بخار (PVT)، دمای بسیار بالای 2000 تا 2500 درجه سانتی‌گراد یک "شمشیر دو لبه" است - در حالی که تصعید و حمل و نقل مواد منبع را هدایت می‌کند، همچنین به طور چشمگیری باعث تشدید عناصر فلزی به ویژه در میدان ناخالصی می‌شود. اجزای معمولی گرافیت منطقه گرم هنگامی که این ناخالصی ها وارد سطح مشترک رشد می شوند، به طور مستقیم به کیفیت هسته کریستال آسیب می رسانند. این دلیل اساسی است که چرا پوشش‌های کاربید تانتالیوم (TaC) به یک "گزینه اجباری" به جای "انتخاب اختیاری" برای رشد کریستال PVT تبدیل شده‌اند.

1. مسیرهای مخرب دوگانه ناخالصی های ردیابی

آسیب ناشی از ناخالصی ها به کریستال های کاربید سیلیکون عمدتاً در دو بعد هسته منعکس می شود که مستقیماً بر قابلیت استفاده کریستال تأثیر می گذارد:

• ناخالصی های عنصر سبک (نیتروژن N، بور B):در شرایط دمای بالا، آنها به راحتی وارد شبکه SiC می شوند، جایگزین اتم های کربن می شوند و سطوح انرژی دهنده را تشکیل می دهند و به طور مستقیم غلظت حامل و مقاومت کریستال را تغییر می دهند. نتایج تجربی نشان می‌دهد که به ازای هر افزایش 1×10¹6 سانتی‌متر-3 در غلظت ناخالصی نیتروژن، مقاومت نوع n-4H-SiC ممکن است تقریباً یک مرتبه کاهش یابد و باعث شود پارامترهای الکتریکی دستگاه نهایی از اهداف طراحی منحرف شوند.
• ناخالصی های عنصر فلزی (آهن آهن، نیکل نیکل):شعاع اتمی آنها به طور قابل توجهی با اتم های سیلیکون و کربن متفاوت است. هنگامی که در شبکه گنجانده می شوند، باعث ایجاد کرنش شبکه محلی می شوند. این مناطق تحت فشار تبدیل به مکان‌های هسته‌زایی برای دررفتگی‌های صفحه پایه (BPDs) و گسل‌های انباشته (SFs) می‌شوند که به شدت به یکپارچگی ساختاری و قابلیت اطمینان دستگاه کریستال آسیب می‌زند.



2. برای مقایسه واضح تر، اثرات دو نوع ناخالصی به شرح زیر خلاصه می شود:

3. مکانیسم حفاظت سه گانه پوشش های کاربید تانتالم

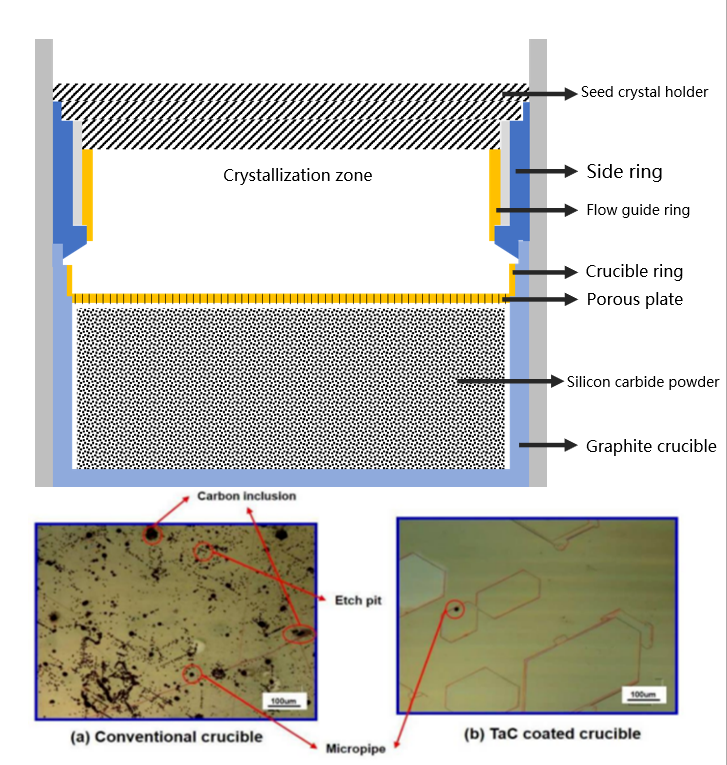

برای جلوگیری از آلودگی ناخالصی در منبع آن، رسوب یک پوشش کاربید تانتالیوم (TaC) روی سطح اجزای منطقه گرم گرافیت از طریق رسوب بخار شیمیایی (CVD) یک راه حل فنی اثبات شده و موثر است. عملکردهای اصلی آن حول محور "ضد آلودگی" می چرخد:

پایداری شیمیایی بالا:تحت واکنش های قابل توجهی با بخار مبتنی بر سیلیکون در محیط های PVT با دمای بالا، از تجزیه خود یا تولید ناخالصی های جدید جلوگیری می کند.

نفوذپذیری کم:یک ریزساختار متراکم یک مانع فیزیکی را تشکیل می‌دهد که به طور موثری از انتشار ناخالصی‌ها به بیرون از بستر گرافیت جلوگیری می‌کند.

خلوص ذاتی بالا:پوشش در دماهای بالا پایدار می ماند و فشار بخار پایینی دارد و اطمینان می دهد که به منبع جدیدی از آلودگی تبدیل نمی شود.

4. الزامات مشخصات خلوص هسته برای پوشش

اثربخشی محلول کاملاً به خلوص استثنایی خود پوشش بستگی دارد که می‌توان آن را دقیقاً از طریق آزمایش طیف‌سنجی جرمی تخلیه براق (GDMS) تأیید کرد:

5. نتایج کاربردی عملی

پس از استفاده از پوشش‌های کاربید تانتالم با کیفیت بالا، پیشرفت‌های واضحی را می‌توان در مراحل رشد کریستال کاربید سیلیکون و مراحل ساخت دستگاه مشاهده کرد:

بهبود کیفیت کریستال:تراکم دررفتگی صفحه پایه (BPD) به طور کلی بیش از 30٪ کاهش می یابد و یکنواختی مقاومت ویفر بهبود می یابد.

قابلیت اطمینان دستگاه افزایش یافته:دستگاه‌های قدرتی مانند ماسفت‌های SiC که بر روی بسترهای با خلوص بالا تولید می‌شوند، ثبات بهتری در ولتاژ شکست و کاهش نرخ خرابی اولیه نشان می‌دهند.

پوشش‌های کاربید تانتالم با خلوص بالا و خواص شیمیایی و فیزیکی پایدار، مانع خلوص قابل اعتمادی برای کریستال‌های کاربید سیلیکون رشد یافته در PVT می‌سازد. آنها اجزای منطقه داغ - منبع بالقوه انتشار ناخالصی - را به مرزهای بی اثر قابل کنترل تبدیل می کنند و به عنوان یک فناوری اساسی کلیدی برای اطمینان از کیفیت مواد کریستالی هسته و پشتیبانی از تولید انبوه دستگاه های کاربید سیلیکون با کارایی بالا عمل می کنند.

در مقاله بعدی، نحوه پوشش‌های کاربید تانتالیوم را بیشتر بهینه‌سازی میدان حرارتی و افزایش کیفیت رشد کریستال از دیدگاه ترمودینامیکی بررسی خواهیم کرد. اگر مایل به کسب اطلاعات بیشتر در مورد فرآیند کامل بازرسی خلوص پوشش هستید، مستندات فنی دقیق را می توان از طریق وب سایت رسمی ما به دست آورد.
