چرا CVD TaC "زره با دمای بالا" را در نیمه هادی های نسل سوم پوشش می دهد؟

محیط داخل کوره رشد کریستال SiC یکی از کمترین بخشش ها در تولید نیمه هادی است: دماها از 2400 درجه سانتیگراد فراتر می رود، غلظت هیدروژن و آمونیاک بالاست و اجزای گرافیت دائماً در معرض خطر ریزش ذرات و آزاد کردن ناخالصی ها هستند. مهندسان فرآیند مدت‌هاست به دنبال راه‌حلی برای مواد بوده‌اند که بتواند همزمان در برابر گرمای شدید، شیمی تهاجمی و آلودگی مقاومت کند.

پوشش کاربید تانتالیوم CVD (TaC) بی سر و صدا به این پاسخ تبدیل شده است - با نقطه ذوب 3880 درجه سانتی گراد، نرخ اچ تنها 0.2μm/hr در NH3 و 0.1μm/hr در H2، و سطوح ناخالصی بحرانی اندازه گیری شده در ppb. با این حال، آنچه آن را واقعاً قانع‌کننده می‌کند، اتفاقی است که در کف تولید می‌افتد: تراکم نقص میکرولوله تا بیش از 90 درصد کاهش می‌یابد، محتوای ناخالصی کل کریستال بیش از 70 درصد کاهش می‌یابد و مقاومت 2 تا 3 افزایش می‌یابد.
بنابراین چگونه پوشش TaC دقیقاً به این امر می رسد؟ مزایای عملکرد آن از کجا می آید؟ در کدام برنامه های دنیای واقعی بیشترین ارزش را ارائه می دهد؟ و بازار به چه سمتی می رود؟ این مقاله به طور سیستماتیک اصول فنی، ویژگی‌های اصلی، سناریوهای کاربردی کلیدی و روندهای صنعت پوشش CVD TaC را بررسی می‌کند.

1. پوشش CVD TaC چیست؟

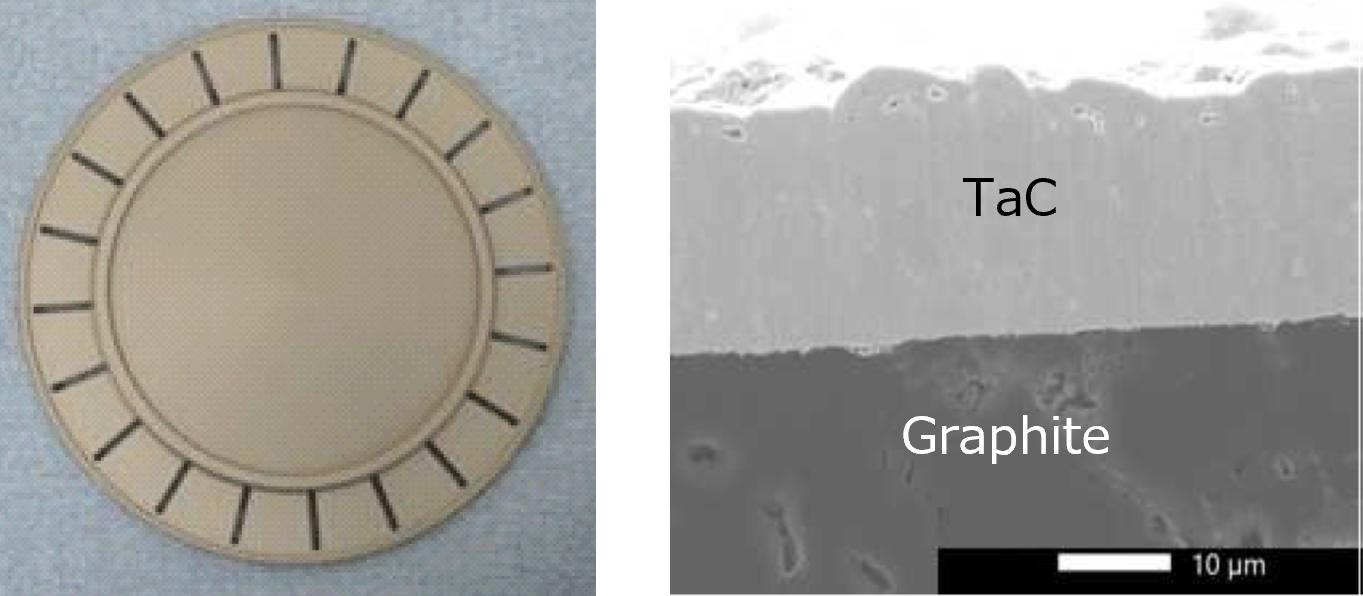

در اصل، پوشش CVD TaC یک لایه محافظ از کاربید تانتالم (TaC) - یک ترکیب سرامیکی با ظاهر متمایز طلایی-زرد - است که با استفاده از رسوب بخار شیمیایی بر روی لایه‌های گرافیت با خلوص بالا رسوب می‌کند. خود این ماده ترکیبی از خواصی را به ارمغان می‌آورد که یافتن آن‌ها با هم سخت است: نقطه ذوب 3880 درجه سانتی‌گراد، سختی در محدوده 15-19 گیگا پاسکال، بی‌اثر بودن شیمیایی قوی، و مقاومت در برابر خوردگی که در محیط‌های فرآیند تهاجمی به خوبی حفظ می‌شود.

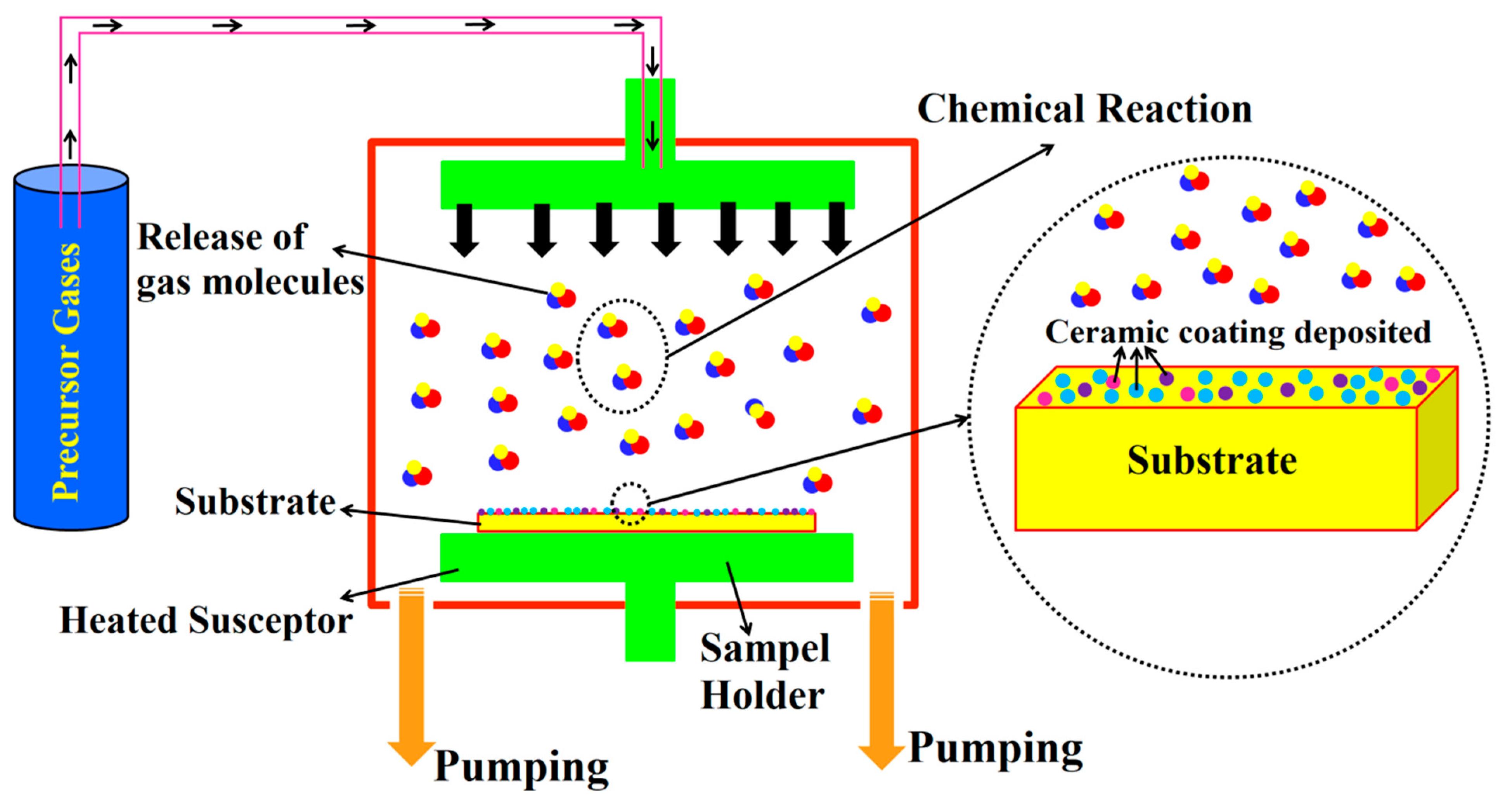

در میان روش‌های مختلف تولید پوشش‌های TaC، CVD بالغ‌ترین مسیر است. دستور العمل معمولی، همانطور که به تفصیل است، با پنتاکلرید تانتالیوم (TaCl5) و پروپیلن (C3H6) به عنوان پیش سازهای تانتالیوم و کربن شروع می شود که توسط آرگون و هیدروژن به یک محفظه گرم منتقل می شود. هنگامی که TaCl5 تبخیر شده به سطح گرافیت می رسد، جذب می شود و تحت یک توالی واکنش های تجزیه و نوترکیب قرار می گیرد. آنچه شکل می گیرد فقط یک لایه سطحی نیست، بلکه یک پوشش متراکم و به خوبی چسبیده است که به طور قابل توجهی یکنواخت تر و قابل کنترل تر از آنچه می توان با روش های جایگزین مانند نمک مذاب یا پردازش سل-ژل به دست آورد.

2. مزایای عملکرد اصلی پوشش CVD TaC

2.1 پایداری حرارتی بسیار بالا
پوشش CVD TaC در دمای 3880 درجه سانتیگراد ذوب می شود، بنابراین از نظر ساختاری حتی بالای 2200 درجه سانتیگراد نیز سالم می ماند. این باعث می‌شود که برای فرآیندهای نیمه‌رسانای نیازمند مانند رشد کریستال SiC و MOCVD مناسب باشد - مکان‌هایی که پوشش‌های معمولی SiC زمانی که همه چیز خیلی داغ می‌شود، تمایل به تخریب دارند.

2.2 مقاومت در برابر خوردگی شیمیایی برجسته
این پوشش به خوبی در برابر گازهای فرآیند خورنده مانند هیدروژن، آمونیاک، کلریدها و بخار سیلیکون مقاوم است. در مقایسه با پوشش های SiC، تخریب گرافیت و آلودگی ذرات را در محیط های نیمه هادی با دمای بالا کاهش می دهد. نتیجه؟ ثبات فرآیند بهتر و عملکرد ویفر بالاتر.

2.3 سختی مکانیکی خوب و مقاومت در برابر شوک حرارتی
پوشش CVD TaC سخت است و به شدت به بسترهای گرافیت می چسبد، بنابراین به آرامی سایش می شود و شوک های حرارتی را به خوبی مدیریت می کند. می‌تواند چرخه‌های مکرر گرمایش و سرمایش را بدون ترک خوردن یا کنده شدن طول بکشد. این به معنای طول عمر بیشتر قطعات و نرخ شیب فرآیند سریعتر است.

2.4 خلوص فوق العاده بالا و سرکوب ناخالصی

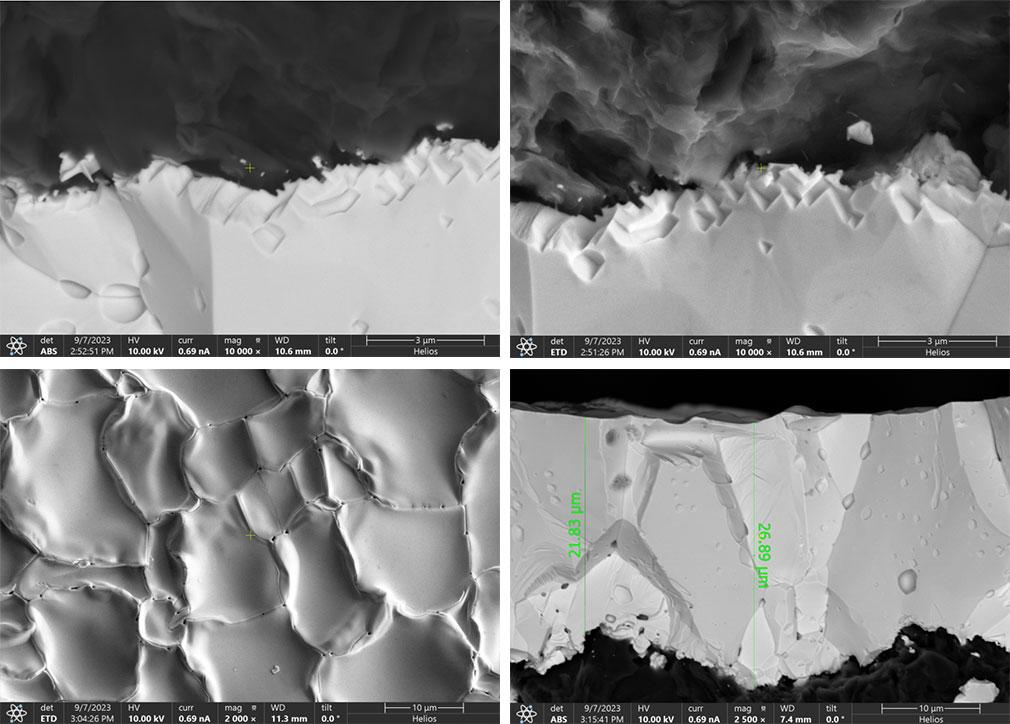

پوشش TaC دارای سطوح ناخالصی بسیار کم است و به عنوان یک مانع انتشار جامد عمل می کند - از مهاجرت آلاینده ها به خارج از بستر گرافیت و به محیط رشد جلوگیری می کند. این به کاهش عیوب کریستالی کمک می کند، ناخالصی ها را از بین می برد و هم کیفیت و هم مقاومت کریستال های SiC را بهبود می بخشد.

3. سناریوهای کاربردی معمول پوشش CVD TaC

3.1 رشد تک کریستالی SiC (روش PVT)
در فرآیند رشد PVT تک بلورهای SiC، پوشش TaC روی اجزای اصلی گرافیت مانند بوته‌ها، حلقه‌های راهنما و نگهدارنده‌های کریستال بذر اعمال می‌شود. تحقیقات فن و همکاران نشان می‌دهد که پوشش TaC نه تنها حفاظت فیزیکی را فراهم می‌کند، بلکه از طریق ویژگی‌های انتشار کم خود، گرادیان دما را در سطح مشترک رشد کریستال تنظیم می‌کند، یکنواختی دمای شعاعی را بهبود می‌بخشد، استوکیومتری تصعید SiC را حفظ می‌کند، مهاجرت ناخالصی را سرکوب می‌کند و مصرف انرژی را کاهش می‌دهد. تحقیق منگ و همکاران. در مجله رشد کریستال بیشتر تایید می‌کند که شمش کریستالی که با استفاده از یک ساختار بوته‌ای با حلقه رله گرافیت با پوشش TaC و کاغذ گرافیتی رشد کرده است، ویژگی‌های برتر در کمال کریستال و شکل رابط را نشان می‌دهد. اندازه‌گیری‌های واقعی نشان می‌دهند که انحراف قطر شمش‌های کریستالی رشد کرده با بوته‌های با پوشش TaC ≤2٪ است و صافی سطح کریستال (RMS) تا 40٪ بهبود یافته است.

3.2 رشد اپیتاکسیال GaN/SiC

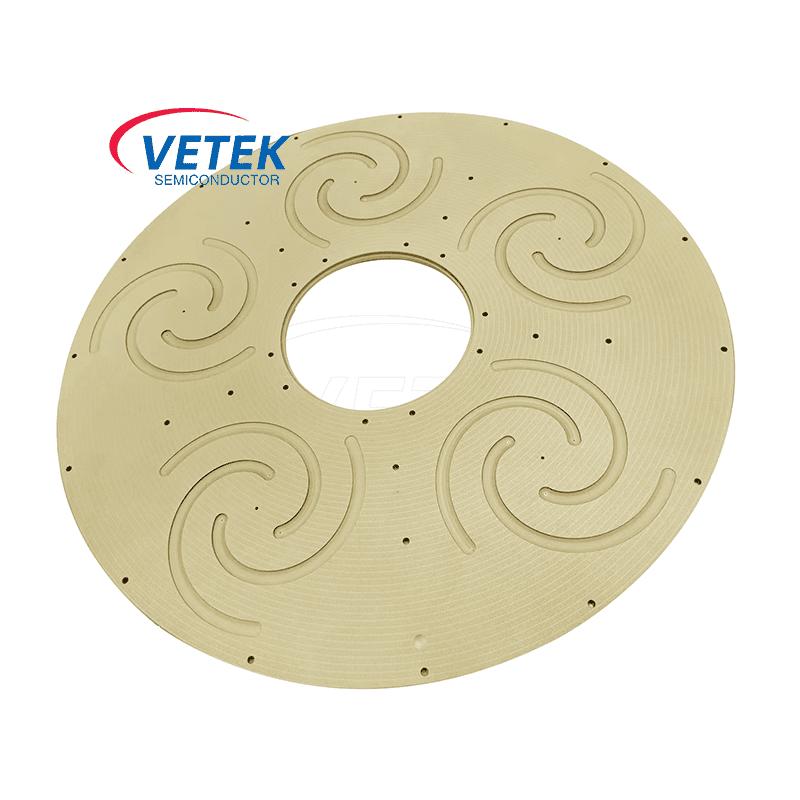

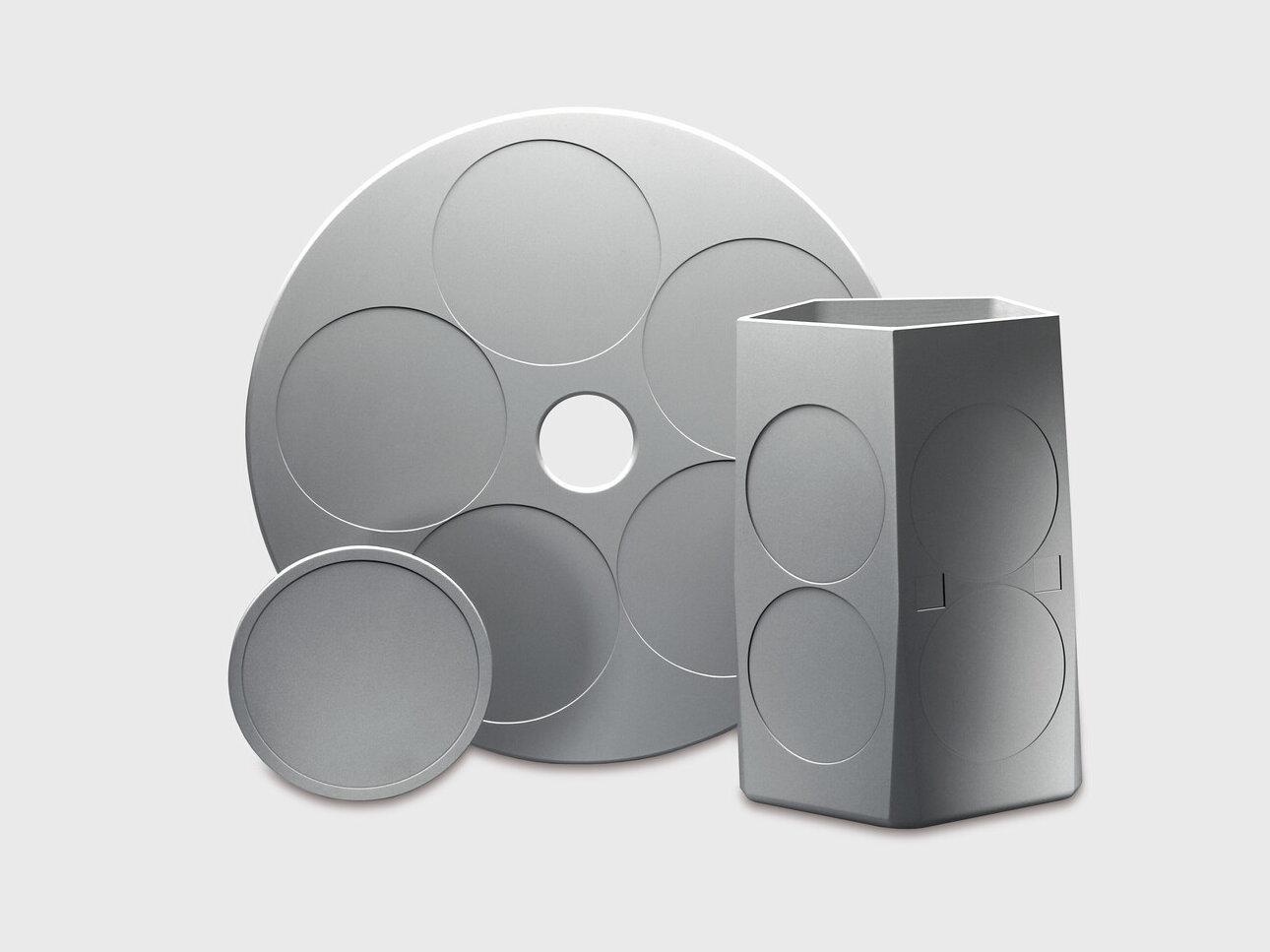

در محفظه‌های واکنش CVD برای اپیتاکسی GaN و SiC، پوشش TaC به طور گسترده برای اجزایی مانند حامل‌های ویفر، دیسک‌های ماهواره، نازل‌ها و حسگرها اعمال می‌شود. این قطعات باید برای مدت طولانی در محیط‌های با دمای بالا و خورنده کار کنند و پوشش TaC می‌تواند عمر مفید آن‌ها را به میزان قابل توجهی افزایش دهد و عملکرد فرآیند را بهبود بخشد. در تجهیزات MOCVD مانند Aixtron G5، پوشش TaC ثابت شده است که یک ماده کلیدی برای تضمین ثبات فرآیند است.

3.3 هیترهای سیستم MOCVD

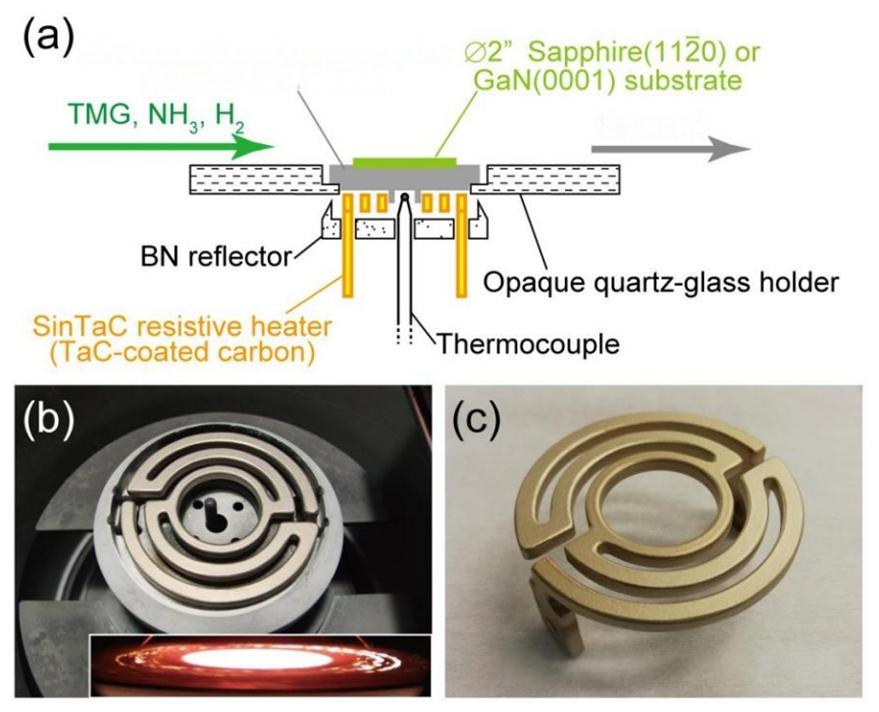

بخاری های گرافیتی با پوشش TaC با موفقیت در سیستم های MOCVD استفاده شده اند. در مقایسه با بخاری‌های سنتی با پوشش pBN، بخاری‌های TaC راندمان گرمایش و یکنواختی بهتری را ارائه می‌دهند، مصرف برق را کاهش می‌دهند و به دلیل انتشار سطحی پایین‌تر (0.3)، به بهبود یکپارچگی میدان حرارتی کمک می‌کنند. طبق تحقیقات Fan و همکاران، انتشار کم پوشش TaC نه تنها یکنواختی دما را برای رشد کریستال بهبود می بخشد، بلکه کیفیت رسوب اپیتاکسیال GaN را نیز افزایش می دهد.

3.4 کاربردهای صنعتی با دمای بالا
فراتر از زمینه نیمه هادی، پوشش TaC را می توان برای اجزای صنعتی با دمای بالا مانند عناصر گرمایش مقاومتی، نازل های تزریق، حلقه های محافظ و وسایل لحیم کاری استفاده کرد و از مزایای جامع آن در مقاومت در برابر حرارت و مقاومت در برابر خوردگی به طور کامل استفاده کرد.

4. CVD TaC در مقابل پوشش SiC: چگونه انتخاب کنیم؟

در صنعت نیمه هادی، CVD SiC و CVD TaC دو پوشش اصلی محافظ برای اجزای گرافیت هستند. انتخاب بستگی به شرایط دمایی فرآیند خاص دارد.

پوشش CVD SiC:ضریب انبساط حرارتی پایین، پایداری ساختاری خوب و مزایای هزینه در محیط‌های زیر 1800 درجه سانتی‌گراد، به طور گسترده در سناریوهای دمای متوسط ​​تا بالا مانند سینی‌های همپای LED و سینی‌های اپیتاکسیال سیلیکونی تک کریستالی استفاده می‌شود.

پوشش CVD TaC:پایداری حرارتی بالاتر (نقطه ذوب 3880 درجه سانتی‌گراد در مقابل 2700 درجه سانتی‌گراد برای SiC)، بی‌اثری شیمیایی قوی‌تر، به‌ویژه برای محیط‌های با دمای فوق‌العاده و بسیار خورنده بالای 2000 درجه سانتی‌گراد، مانند رشد تک کریستال SiC و اپیتاکسی GaN مناسب است.

به زبان ساده:هنگامی که دمای فرآیند از 1800 درجه سانتیگراد فراتر رود، به ویژه هنگامی که گازهای خورنده مانند هیدروژن و آمونیاک درگیر هستند، پوشش TaC انتخاب برتر است.

5. چشم انداز بازار و روندهای صنعت

گسترش سریع رشد تک کریستال SiC و اپیتاکسی تقاضا برای پوشش های TaC را به شدت به سمت بالا می کشد. دو مطالعه اخیر بازار به بازاری در آستانه افزایش قابل توجه اشاره دارد. QYResearch در چشم انداز بازار پوشش TaC جهانی خود، تحلیل و پیش بینی عمیق تا سال 2031، بازار جهانی پوشش کاربید تانتالم در سال 2024 را حدود 45 میلیون دلار می داند و پیش بینی می کند تا سال 2031 به 142 میلیون دلار برسد - نرخ رشد ترکیبی سالانه 17.9٪. ارقام Global Info Research در همین محدوده قرار دارند و بازار سال 2024 را تقریباً 47 میلیون دلار تخمین می زند و پیش بینی می کند تا سال 2031 به 143 میلیون دلار صعود کند که به CAGR 17.5 درصد می رسد. سازگاری بین این پیش‌بینی‌ها اطمینان می‌دهد که پوشش TaC وارد فاز رشد پایدار می‌شود.

در مورد اینکه چه کسی این بازار را تامین می کند، همچنان در صدر قرار دارد. Momentive Technologies، Tokai Carbon و Toyo Tanso روی هم حدود 76 درصد از درآمد جهانی را تشکیل می دهند [10]. از نظر جغرافیایی، آمریکای شمالی با تقریباً 45 درصد از بازار پیشتاز است، در حالی که آسیا و اقیانوسیه با حدود 41 درصد در پشت سر قرار دارند. با این حال، توازن منطقه ای در حال تغییر است. تولیدکنندگان چینی سرمایه‌گذاری زیادی برای کاهش این شکاف می‌کنند و VeTek Semiconductor نمونه‌ای در این زمینه است: قابلیت پوشش CVD TaC این شرکت اکنون به قطعاتی با قطر 750 میلی‌متر گسترش یافته است و آن را در میان معدود بازیگران داخلی قرار می‌دهد که قادر به کار با قطعات در این مقیاس هستند.

با نگاهی به آینده، حرکت به سمت بسترهای SiC 8 اینچی، نوار بالاتری را برای یکنواختی میدان حرارتی و قابلیت اطمینان پوشش در تجهیزات تولید ایجاد می‌کند. این روند به تنهایی احتمالا نقش پوشش TaC را به عنوان یک ماده استراتژیک در تولید ویفر برای سال‌های آینده تقویت می‌کند.

6. فناوری پوشش TaC نیمه هادی VeTek

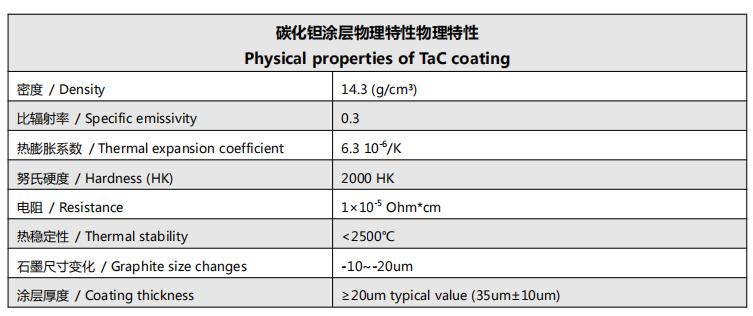

منبع داده: مشخصات فنی محصول نیمه هادی VeTek

پوشش CVD TaC VeTek دارای ثبات دمایی خوب، خلوص فوق العاده بالا، مقاومت در برابر خوردگی H2/NH3/SiH4/Si، مقاومت در برابر شوک حرارتی قوی، چسبندگی بالا به زیرلایه های گرافیت و پوشش یکنواخت پوشش است. می توان آن را برای اجزای اصلی مانند گیرنده های گرمایش القایی، عناصر گرمایش مقاومتی و قطعات محافظ حرارتی اعمال کرد. این شرکت دارای قابلیت‌های ماشین‌کاری پیشرفته برای تولید قطعات گرافیتی، سرامیکی یا زیرلایه‌های فلزی نسوز است و پردازش داخلی یک مرحله‌ای پوشش‌های سرامیکی SiC یا TaC و همچنین خدمات پوشش برای قطعات عرضه‌شده توسط مشتری را ارائه می‌دهد.

7. نتیجه گیری

همانطور که صنعت نیمه هادی نسل سوم به سمت اندازه های بزرگتر (8 اینچی)، چگالی توان بالاتر و هزینه های کمتر شتاب می گیرد، تقاضا برای عملکرد مواد در فرآیندهای تولید به طور فزاینده ای سخت تر می شود. پوشش CVD TaC با نقطه ذوب بسیار بالا، بی اثری شیمیایی فوق‌العاده و خواص مکانیکی عالی، در حال تبدیل شدن به "استاندارد طلایی" برای فرآیندهای نیمه هادی با دمای بالا بالای 2000 درجه سانتیگراد است. از رشد تک کریستال SiC گرفته تا اپیتاکسی GaN، از بخاری های MOCVD تا حامل های ویفر، پوشش TaC یک پایه مواد ضروری برای تولید نیمه هادی ها را فراهم می کند.

VeTek Semiconductor متعهد به ارائه محصولات پوشش CVD TaC با کیفیت بالا و راه حل های سفارشی شده برای مشتریان جهانی از طریق سرمایه گذاری مستمر تحقیق و توسعه و تکرار فناوری است. اگر به اطلاعات فنی دقیق، تجزیه و تحلیل مقطع SEM یا ارزیابی طراحی سفارشی نیاز دارید، لطفاً با ما تماس بگیرید.

مراجع

[1] Sun, J., Zhang, Q., & Li, X. (2021).پیشرفت تحقیق در مورد پوشش های کاربید تانتالم روی مواد کربنی. پیشرفت در علم مواد(موجود در ScienceDirect)

[2] Kim, D. Y., et al. (2016).رسوب شیمیایی بخار کاربید تانتالم از سیستم TaCl5-C3H6-Ar-H2. مجله انجمن سرامیک کره، 53 (6)، 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).مطالعه بر روی تکامل ریزساختار و خواص مکانیکی پوشش‌های TaC مبتنی بر گرافیت در شرایط سخت مختلف Journal of Alloys and Compounds, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S. I., et al. (2019).تحقیق در مورد تأثیر پوشش TaC بر کنترل فرآیند SiC PVT و کیفیت کریستال. داده های تحقیقاتی مشترک،دانشگاه Dong-Eui، کره جنوبی.

[5] Meng, J., et al. (2022).کنترل کیفیت رشد با بهینه سازی ساختار بوته برای رشد تک کریستال SiC با اندازه بزرگ. مجله رشد کریستال،600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025).چشم انداز بازار پوشش TaC جهانی، تحلیل عمیق و پیش بینی تا سال 2031.
