اپیتاکسی کاربید سیلیکون

تهیه اپیتاکسی کاربید سیلیکون با کیفیت بالا به تکنولوژی پیشرفته و تجهیزات و لوازم جانبی تجهیزات بستگی دارد. در حال حاضر، پرکاربردترین روش رشد اپیتاکسی کاربید سیلیکون، رسوب شیمیایی بخار (CVD) است. این دارای مزایای کنترل دقیق ضخامت فیلم اپیتاکسیال و غلظت دوپینگ، نقص کمتر، سرعت رشد متوسط، کنترل خودکار فرآیند و غیره است و یک فناوری قابل اعتماد است که با موفقیت به صورت تجاری به کار گرفته شده است.

بر طبق رابطه بین جهت جریان هوای ورودی و سطح زیرلایه، محفظه واکنش را می توان به راکتور ساختار افقی و راکتور ساختار عمودی تقسیم کرد.

سه شاخص اصلی برای کیفیت کوره اپیتاکسیال SIC وجود دارد، اولین مورد عملکرد رشد همپایه است، از جمله یکنواختی ضخامت، یکنواختی دوپینگ، نرخ نقص و سرعت رشد. دوم عملکرد دمایی خود تجهیزات است، از جمله نرخ گرمایش / سرمایش، حداکثر دما، یکنواختی دما. در نهایت، عملکرد هزینه خود تجهیزات، از جمله قیمت و ظرفیت یک واحد واحد.

سه نوع کوره رشد اپیتاکسیال کاربید سیلیکون و لوازم جانبی هسته تفاوت دارند

CVD افقی دیوار داغ (مدل معمولی PE1O6 شرکت LPE)، CVD سیاره ای دیوار گرم (مدل معمولی Aixtron G5WWC/G10) و CVD دیواره شبه داغ (با نمایندگی EPIREVOS6 شرکت Nuflare) راه حل های فنی تجهیزات همپایی جریان اصلی هستند که محقق شده اند. در کاربردهای تجاری در این مرحله. این سه دستگاه فنی نیز ویژگی های خاص خود را دارند و بر اساس تقاضا قابل انتخاب هستند. ساختار آنها به صورت زیر نشان داده شده است:

اجزای اصلی مربوطه به شرح زیر است:

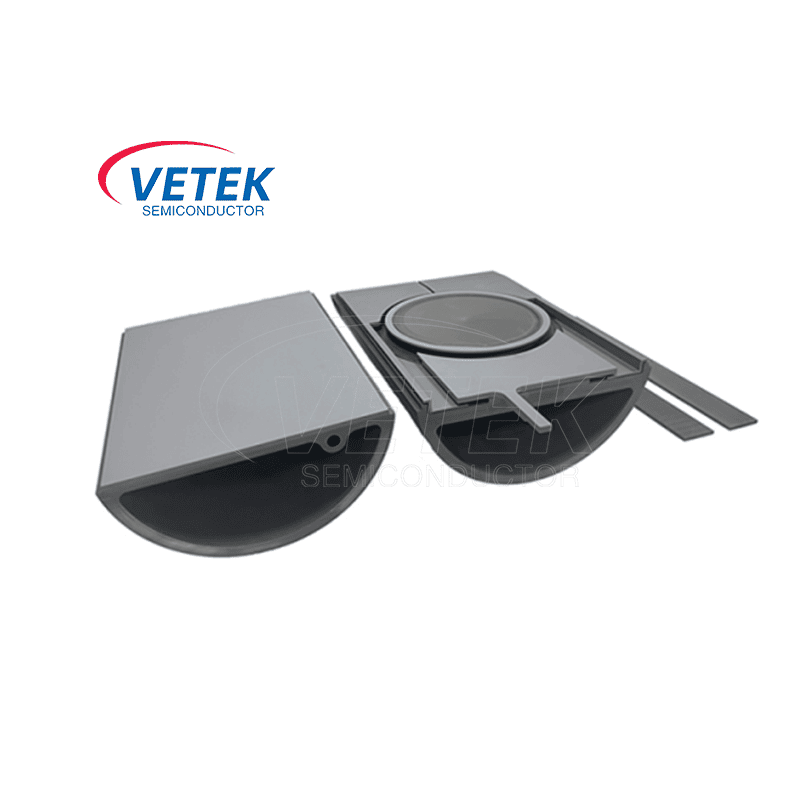

(الف) دیوار داغ نوع افقی بخش هسته- قسمت نیمه ماه متشکل از

عایق پایین دست

عایق اصلی رویه

نیمه ماه بالا

عایق بالادست

قطعه انتقال 2

قطعه انتقال 1

نازل هوای خارجی

اسنورکل مخروطی

نازل خارجی گاز آرگون

نازل گاز آرگون

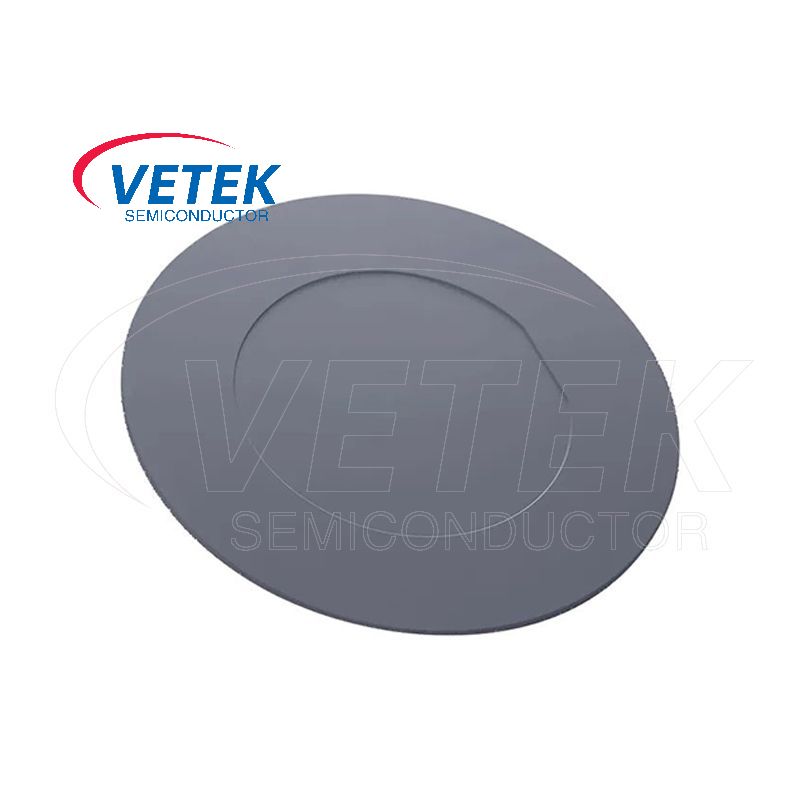

صفحه پشتیبانی ویفر

پین وسط

گارد مرکزی

پوشش محافظ سمت چپ پایین دست

پوشش محافظ سمت راست پایین دست

پوشش محافظ سمت چپ بالادست

پوشش محافظ سمت راست بالادست

دیوار کناری

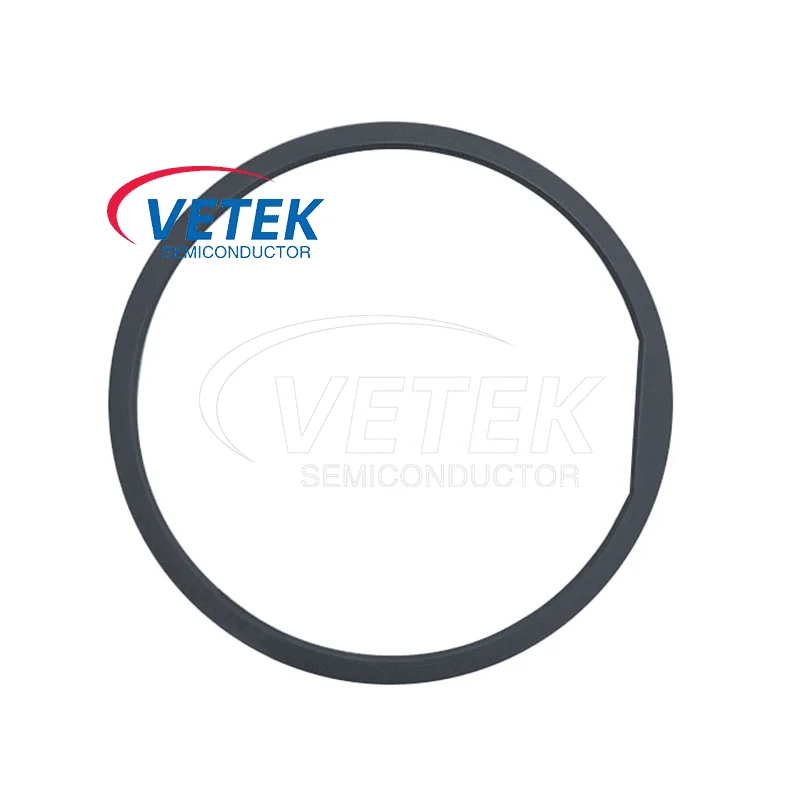

حلقه گرافیت

نمد محافظ

نمد پشتیبان

بلوک تماس

سیلندر خروجی گاز

(ب) نوع سیاره ای دیوار گرم

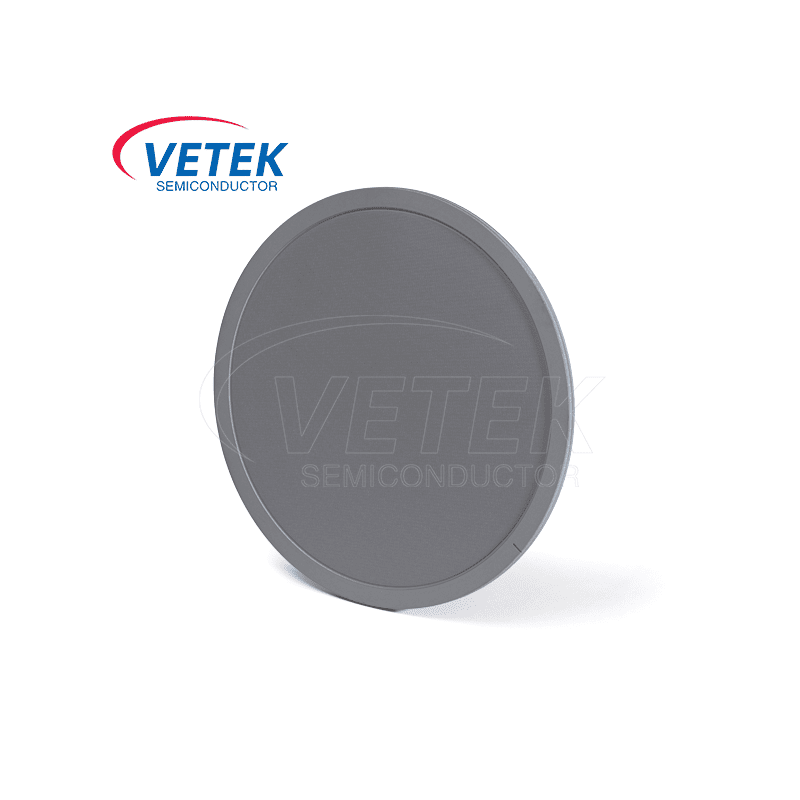

دیسک سیاره ای با پوشش SiC و دیسک سیاره ای با پوشش TaC

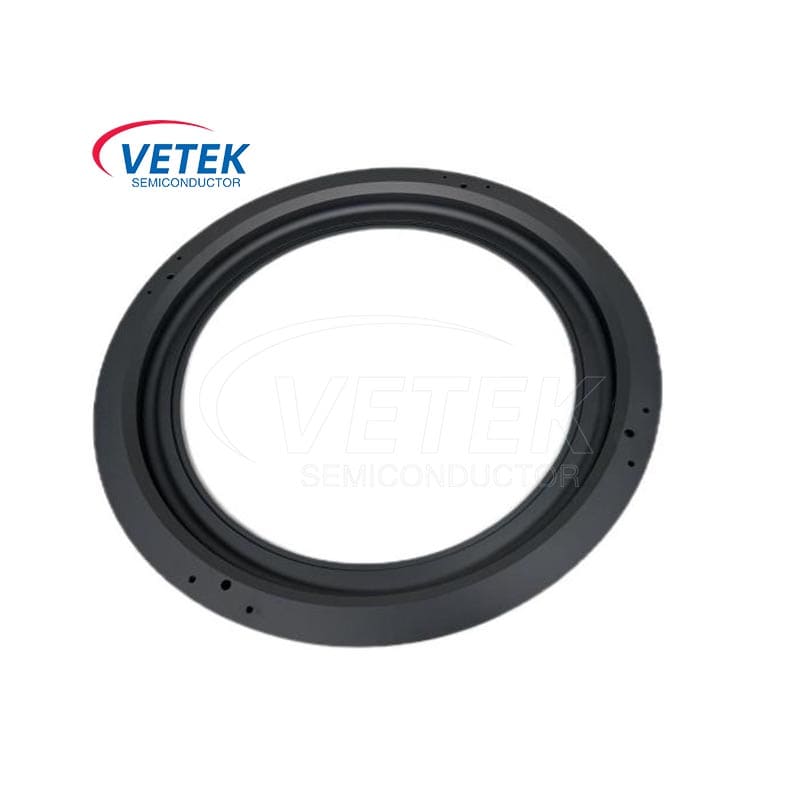

(ج) نوع ایستاده دیوار شبه حرارتی

Nuflare (ژاپن): این شرکت کوره های عمودی دو محفظه ای را ارائه می دهد که به افزایش بازده تولید کمک می کند. این تجهیزات دارای چرخش با سرعت بالا تا 1000 دور در دقیقه است که برای یکنواختی همپایی بسیار مفید است. علاوه بر این، جهت جریان هوا آن با سایر تجهیزات متفاوت است، به صورت عمودی به سمت پایین است، بنابراین تولید ذرات را به حداقل می رساند و احتمال ریزش قطرات ذرات روی ویفرها را کاهش می دهد. ما قطعات گرافیتی با پوشش SiC را برای این تجهیزات ارائه می دهیم.

VeTek Semiconductor به عنوان تامین کننده اجزای تجهیزات epitaxial SiC، متعهد به ارائه اجزای پوششی با کیفیت بالا به مشتریان برای پشتیبانی از اجرای موفقیت آمیز epitaxy SiC است.
