قایق ویفر سرامیکی SiC چیست؟ مشخصات، مواد و کاربردها

در فرآیندهای نیمه رسانا با دمای بالا، جابجایی، پشتیبانی و عملیات حرارتی ویفرها به یک جزء حمایتی ویژه - قایق ویفر بستگی دارد. با افزایش دمای فرآیند و افزایش پاکیزگی و الزامات کنترل ذرات، قایق های ویفر کوارتز سنتی به تدریج مسائلی مانند عمر کوتاه، نرخ تغییر شکل بالا و مقاومت در برابر خوردگی ضعیف را آشکار می کنند.قایق های ویفر سرامیکی کاربید سیلیکون (SiC).در این زمینه پدید آمدند و به یک حامل کلیدی در تجهیزات پردازش حرارتی پیشرفته تبدیل شدند.

کاربید سیلیکون (SiC) یک ماده سرامیکی مهندسی است که ترکیبی از سختی بالا، هدایت حرارتی بالا و پایداری شیمیایی عالی است.سرامیک SiCکه از طریق تف جوشی در دمای بالا ایجاد می شود، نه تنها مقاومت شوک حرارتی بالایی را نشان می دهد بلکه ساختار و اندازه پایدار را در محیط های اکسید کننده و خورنده حفظ می کند. در نتیجه، هنگامی که به شکل قایق ویفر ساخته می شود، می تواند به طور قابل اعتمادی از فرآیندهای با دمای بالا مانند انتشار، بازپخت و اکسیداسیون پشتیبانی کند، و به ویژه برای فرآیندهای حرارتی که در دماهای بالاتر از 1100 درجه سانتی گراد کار می کنند مناسب است.

1. قایق ویفر سرامیکی SiC چیست؟

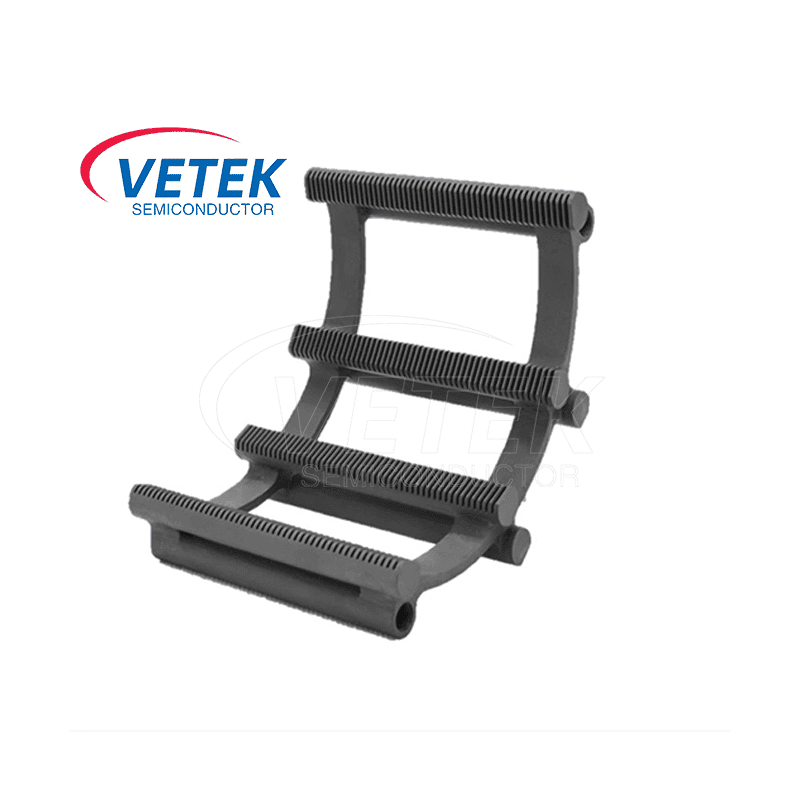

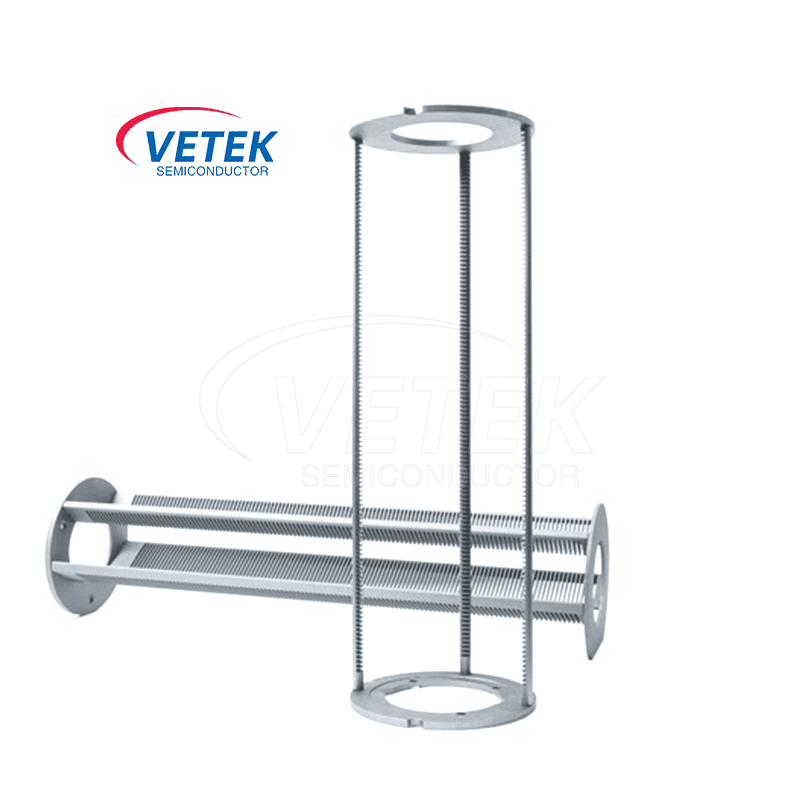

ساختار قایق های ویفر معمولاً با یک پیکربندی شبکه موازی چند لایه طراحی می شود که می تواند ده ها یا حتی صدها ویفر را به طور همزمان نگه دارد. مزایای سرامیک های SiC در کنترل ضرایب انبساط حرارتی باعث می شود که آنها کمتر مستعد تغییر شکل حرارتی یا ریزترک در طی فرآیندهای افزایش و پایین آمدن در دمای بالا باشند. علاوه بر این، محتوای ناخالصی فلز را می توان به شدت کنترل کرد و به طور قابل توجهی خطرات آلودگی را در دماهای بالا کاهش داد. این باعث می شود آنها برای فرآیندهایی که به تمیزی بسیار حساس هستند، مانند ساخت دستگاه های قدرت، ماسفت های SiC، MEMS و سایر محصولات بسیار مناسب باشند.

2. کوارتز در مقابل سی سی در مقابل قایق های ویفری گرافیت: مقایسه مواد

در مقایسه با قایق‌های ویفر کوارتز سنتی، قایق‌های ویفر سرامیکی کاربید سیلیکون معمولاً در شرایط دوچرخه‌سواری حرارتی با دمای بالا و مکرر عمر مفیدی 3 تا 5 برابر بیشتر دارند. استحکام و مقاومت بالاتر آنها در برابر تغییر شکل، امکان تراز پایداری ویفر را فراهم می کند که به بهبود عملکرد کمک می کند. مهمتر از آن، مواد SiC حداقل تغییرات ابعادی را در طول دوره‌های گرمایش و سرمایش مکرر حفظ می‌کنند، و باعث کاهش تراشه‌های لبه ویفر یا ریزش ذرات ناشی از تغییر شکل قایق ویفر می‌شوند.

3. انواع مواد قایق ویفر کاربید سیلیکون

همه قایق های ویفر SiC از یک درجه سرامیکی ساخته نمی شوند. مسیرهای تولید مختلف ریزساختارها و ویژگی های عملکردی متمایز را تولید می کنند.

3.1 سیلیکون کاربید تبلور مجدد (RSiC)

SiC تبلور مجدد در قطعات سرامیکی مهندسی شده با دمای بالا استفاده می شود. بسته به درجه، ممکن است تخلخل باز قابل توجهی را نشان دهد، که باید هنگام ارزیابی آلودگی، تمیز کردن و سازگاری فرآیند در نظر گرفته شود.

3.2 سیلیکون کاربید متخلخل (SSiC)

SiC متخلخل بدون فشار می تواند ساختار سرامیکی متراکمی با سختی بالا، استحکام مکانیکی و عملکرد حرارتی خوب ارائه دهد. خواص واقعی به فرمولاسیون، فرآیند پخت و درجه مواد بستگی دارد.

3.3 سیلیکون کاربید پیوندی با واکنش (RBSiC / SiSiC)

SiC پیونددار واکنش عموماً حاوی فاز سیلیکونی باقیمانده است. این می تواند حداکثر دمای سرویس و سازگاری شیمیایی را تحت تأثیر قرار دهد، بنابراین محدودیت های عملیاتی آن نباید با محدودیت های RSiC یا SSiC یکسان فرض شود.

3.4 حامل های ویفر گرافیتی با پوشش SiC

یک حامل ویفر گرافیتی با پوشش SiC ساختاری متفاوت از یک قایق ویفر سرامیکی SiC یکپارچه است.

از یک بستر گرافیتی استفاده می کند که توسط یک پوشش SiC رسوب شده محافظت می شود. چنین طرح‌هایی ممکن است در محیط‌های پردازش حرارتی خاص مزایایی ارائه دهند، اما یکپارچگی پوشش، لبه‌های در معرض دید و آلودگی بالقوه باید ارزیابی شوند.

4. چشم انداز آینده

در کاربردهای صنعتی، قایق‌های ویفر سرامیکی کاربید سیلیکون به تدریج به انتخاب ارجح برای سازندگان تجهیزات پیشرفته در فرآیندهای پردازش حرارتی، از دستگاه‌های سیلیکونی سنتی گرفته تا مواد نیمه‌رسانای نسل سوم تبدیل می‌شوند. آنها نه تنها برای تجهیزات مختلف پردازش حرارتی، مانند کوره های لوله عمودی و کوره های اکسیداسیون افقی مناسب هستند، بلکه عملکرد پایدار آنها در محیط های با دمای بالا و بسیار خورنده نیز تضمین های قوی تری برای ثبات فرآیند و ظرفیت تجهیزات ارائه می دهد.

رواج تدریجی قایق‌های ویفر سرامیکی کاربید سیلیکون، شتاب نفوذ مواد سرامیکی پیشرفته به اجزای پشتیبانی هسته تجهیزات نیمه‌رسانا را نشان می‌دهد. در مقایسه با مواد کوارتز سنتی، مزایای آنها در پایداری در دمای بالا، استحکام ساختاری و مقاومت در برابر خستگی حرارتی، پایه و اساس مواد قابل اعتمادی را برای ادامه تکامل دماهای بالاتر و پنجره‌های فرآیند سخت‌تر فراهم می‌کند. در حال حاضر، قایق های ویفر سرامیکی کاربید سیلیکون 6 اینچی و 8 اینچی به طور گسترده در فرآیندهای عملیات حرارتی تولید انبوه دستگاه های قدرت در صنعت نیمه هادی استفاده می شود.

مشخصات 12 اینچی به تدریج وارد فرآیندهای پیشرفته و خطوط تولید پیشرفته می شود و به یک جهت مهم برای فاز بعدی همکاری تجهیزات و مواد تبدیل می شود. در همان زمان، قایق‌های ویفر 2 تا 4 اینچی همچنان در پلت‌فرم‌های تحقیقاتی و سناریوهای فرآیندی خاص، مانند پردازش بستر LED و تأیید فرآیند، نقش دارند. قایق‌های ویفر سرامیکی کاربید سیلیکون مزایای بیشتری را در پایداری، کنترل اندازه و ظرفیت ویفر نشان می‌دهند و باعث تکامل مداوم فناوری مواد سرامیکی مرتبط می‌شوند.

سوالات متداول

1. وظیفه اصلی قایق ویفر چیست؟

یک قایق ویفر، ویفرهای نیمه هادی را در موقعیت های دقیق در هنگام پردازش کوره نگه می دارد. عملکرد اصلی آن پشتیبانی مکانیکی، تراز ویفر و سازگاری با محیط فرآیند حرارتی و شیمیایی است.

2. تفاوت بین قایق ویفر SiC و قایق ویفر کوارتز چیست؟

قایق های ویفر سرامیکی SiC عموما رسانایی حرارتی بالاتر و قابلیت مکانیکی در دمای بالا را برای درجه های مناسب ارائه می دهند. قایق های ویفر کوارتز انبساط حرارتی بسیار کمتری دارند و به طور گسترده در فرآیندهای تاسیساتی کوره های نیمه هادی تمیز استفاده می شوند. مواد ترجیحی به شرایط عملیاتی بستگی دارد.

3. یک قایق ویفر سرامیکی SiC چه دمایی را می تواند تحمل کند؟

هیچ محدودیت دمایی برای همه قایق های ویفر سرامیکی SiC وجود ندارد. حداکثر دمای عملیاتی به درجه SiC، جو کوره، بار مکانیکی، مدت زمان قرار گرفتن در معرض و چرخه حرارتی بستگی دارد. قطعه تمام شده باید برای شرایط فرآیند مورد نظر خود واجد شرایط باشد.

4. آیا قایق های ویفر SiC برای انتشار و اکسیداسیون مناسب هستند؟

بله، قایق‌های ویفر سرامیکی SiC مناسب انتخاب شده و واجد شرایط می‌توانند در کاربردهای پخش و اکسیداسیون استفاده شوند. شیمی مواد، تمیزی سطح، طراحی مکانیکی و سازگاری با گازهای فرآیند باید تأیید شود.

5. آیا می توان قایق های ویفر سرامیکی SiC را سفارشی کرد؟

قایق‌های ویفر را می‌توان برای پیکربندی‌های مختلف کوره، ابعاد ویفر، تعداد شکاف‌ها، زمین‌ها و هندسه‌های پشتیبانی، مشروط به امکان‌سنجی ساخت و اعتبارسنجی طراحی، مهندسی کرد.

6. تفاوت بین قایق های ویفر گرافیتی با پوشش SiC جامد و سی سی چیست؟

قایق های ویفر سرامیکی جامد SiC از بدنه سرامیکی استفاده می کنند، در حالی که حامل های گرافیت با پوشش SiC از یک بستر گرافیتی با یک لایه محافظ SiC استفاده می کنند. پاسخ حرارتی، مکانیسم‌های خرابی، خطرات آلودگی و محدودیت‌های خدمات متفاوت است.

7. چه چیزی باعث تولید ذرات در قایق های ویفر می شود؟

علل بالقوه عبارتند از ساییدگی مکانیکی، هندسه تماس نامناسب با ویفر، تجمع لایه‌های رسوب‌شده، آسیب حرارتی، نقص سطح و آلودگی در حین جابجایی یا تمیز کردن. تجزیه و تحلیل علت ریشه باید مواد حامل و فرآیند واقعی کوره را در نظر بگیرد.
