محلول پین بالابر توخالی VETEK-AMAT: بستر گرافیتی با خلوص بالا با پوشش CVD SiC

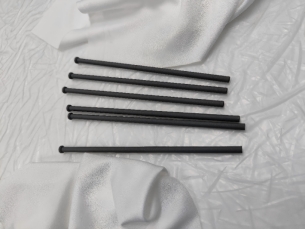

شکل 1: محصول فیزیکی پین بالابر توخالی AMAT 0200-03201 (برای سیستم های اپیتاکسی سیلیکونی 300 میلی متر)

در فرآیندهای انتقال ویفر نیمه هادی، پین بالابر توخالی (Wafer Lift Pin) وظایف حیاتی پشتیبانی و انتقال ویفرها را بر عهده می گیرد. در محیط های فرآیندی با دمای بالا مانند MOCVD و رشد همپایه، پین های بالابر باید به طور همزمان چندین مورد از جمله خلوص بالا، مقاومت در برابر خوردگی، مقاومت در برابر شوک حرارتی و آلودگی ذرات کم را برآورده کنند.

در حال حاضر، پین های اصلی بالابر موجود در بازار از بستر گرافیت + محلول پوشش CVD SiC استفاده می کنند. با این حال، فناوری پوشش اکثریت قریب به اتفاق تامین کنندگان فقط می تواند سطح بیرونی را پوشش دهد - برای سازه های توخالی،دیوار داخلی واقعا "سرزمین غیر فنی فنی" است.

I. سه چالش اصلی با پوشش دیوار داخلی

1. یکنواختی رسوب کنترل نشده

ساختارهای توخالی نسبت ابعاد زیادی دارند. گازهای واکنش دهنده CVD برای انتشار یکنواخت در اعماق سوراخ داخلی تلاش می کنند، که باعث می شود ضخامت پوشش دیواره داخلی در یک شیب از پورت به سمت عمق داخلی کاهش یابد، در حالی که مناطق محلی حتی مناطق بدون پوشش را نشان می دهند.

2. استحکام باند سطحی ناکافی

سطح منحنی دیوار داخلی فضای بهینه سازی پارامترهای فرآیند رسوب را محدود می کند. استحکام پیوند بین پوشش و زیرلایه گرافیت به سختی به همان سطح سطح بیرونی می رسد و ترک های ریز یا حتی لایه برداری به راحتی در طی چرخه حرارتی رخ می دهد.

3. تمیزی حفره داخلی کنترل نشده

اگر ساختار متخلخل زیرلایه گرافیت به طور کامل توسط پوشش آب بندی نشود، ذرات کربن و ناخالصی های فلزی در دماهای بالا آزاد می شوند. هنگامی که ناخالصی ها جدا می شوند، مستقیماً باعث تفاوت رنگ و نقص ذرات روی سطح ویفر می شوند و به شدت بازده تولید را کاهش می دهند.

VETEK با بهره گیری از تخصص فنی عمیق خود که در زمینه پوشش CVD انباشته شده است، با موفقیت بر چالش های رسوب یکنواخت و پیوند سطحی پوشش CVD SiC بر روی دیواره داخلی سازه های توخالی غلبه کرده است - از بهینه سازی شبیه سازی میدان جریان گاز گرفته تا کنترل دقیق میدان دمای رسوب، ایجاد یک دیواره داخلی کامل سازگار و ضخیم از محلول فرآیند پوشش دهی عمیق که تضمین می کند. چسباندن و تمیزی سوراخ داخلی مطابق با استانداردها.

این مقاله تجزیه و تحلیل عمیقی از موارد زیر ارائه می‌کند: مشکلات فنی پوشش دیواره داخلی پین بالابر توخالی، چگونگی تأثیر یکنواختی پوشش دیواره داخلی بر عملکرد ویفر و گره‌های کنترل کلیدی از طراحی فرآیند تا کنترل کیفیت و تحویل.

II. پین بالابر توخالی AMAT چیست؟

پین بالابر توخالی AMAT یک جزء کنترل دقیق ویفر است که در تجهیزات فرآیند نیمه هادی استفاده می شود. وظیفه اصلی آن بلند کردن و قرار دادن ویفرها در طول بارگیری، تخلیه و توالی فرآیند است.

برخلاف پین های بالابر جامد معمولی، طراحی توخالی دارای یک حفره داخلی است. این ساختار حجم کلی مواد و جرم حرارتی را کاهش می دهد و در عین حال هندسه مکانیکی مورد نیاز را حفظ می کند. با این حال، برای کاربردهای نیمه هادی، ساخت پین های بالابر توخالی بسیار بیشتر از ماشینکاری اجزای جامد معمولی است. دقت ابعاد هر دو سطح داخلی و خارجی باید به شدت کنترل شود و تمرکز بین هندسه داخلی و خارجی بسیار مهم است. بنابراین، هر دو فرآیند انتخاب مواد و پوشش برای عملکرد نهایی پین بالابر ضروری هستند.

برای سیستم های اپیتاکسی AMAT، نیمه هادی VETEK، محلول های پین بالابر توخالی سفارشی سازی شده AMAT را بر اساس بسترهای گرافیتی با خلوص بالا و پوشش های کاربید سیلیکون CVD متراکم (SiC) ارائه می کند. ساختار توخالی به کاهش جرم مواد غیر ضروری کمک می کند و در عین حال ساختار مکانیکی مورد نیاز برای بلند کردن ویفر را حفظ می کند. پوشش کاربید سیلیکون CVD خلوص بالا، مقاومت شیمیایی و پایداری در دمای بالا را فراهم می کند. پین بالابر AMAT 0200-03201 VETEK به طور خاص برای کاربردهای اپیتاکسی سیلیکونی 300 میلی متری طراحی شده است و می تواند بر اساس نقشه های مشتری، ابعاد و نیازهای فرآیند تولید شود.

III. ساختار پین بالابر توخالی AMAT VETEK

VETEK در حال حاضر بر روی ساختار پوشش گرافیت + CVD سیلیکون کاربید با خلوص بالا برای پین های بالابر توخالی AMAT تمرکز دارد. فرآیند اصلی ساخت و ساز عبارت است از:

بستر گرافیت با خلوص بالا → ماشینکاری CNC دقیق → پوشش کاربید سیلیکون CVD → بازرسی دقیق

بستر گرافیت پایه ساختاری را فراهم می کند و برای ماشینکاری دقیق هندسه های دیوار نازک و توخالی مناسب است. VETEK معمولاً بسته به نیاز مشتری از مواد گرافیت نیمه هادی وارداتی، از جمله مواد SGL Carbon و Toyo Tanso استفاده می کند. سپس یک پوشش متراکم کاربید سیلیکون CVD بر روی سطح گرافیت قرار می گیرد تا یک سطح کار نیمه هادی محافظ را تشکیل دهد.

چرا گرافیت را به عنوان بستر انتخاب کنیم؟

برای پین‌های بالابر توخالی، مواد زیرلایه باید تعادلی بین ماشین‌کاری، عملکرد حرارتی، پایداری مکانیکی و سازگاری با فرآیند پوشش ایجاد کنند. گرافیت با خلوص بالا به ویژه مناسب است زیرا ویژگی های زیر را ارائه می دهد:

• پایداری خوب در دمای بالا

• انبساط حرارتی کم

• هدایت حرارتی خوب

• چگالی نسبتا کم

• ماشینکاری عالی برای هندسه های پیچیده

• سازگاری با فرآیند پوشش کاربید سیلیکون CVD

استفاده از گرافیت همچنین ساخت سازه های پیچیده توخالی و دیواره نازک را با دقت بالا ممکن می سازد. VETEK دارای قابلیت ماشینکاری CNC دقیق برای قطعات گرافیت نیمه هادی و کاربید سیلیکون، با فرآیندهای ماشینکاری بهینه شده برای کنترل ابعاد و کیفیت سطح است.

IV. پوشش کاربید سیلیکون CVD: لایه محافظ حیاتی

پوشش کاربید سیلیکون CVD یکی از مهمترین ویژگی های پین های بالابر توخالی VETEK AMAT است. این پوشش یک سطح کاربید سیلیکون متراکم را بر روی بستر گرافیت تشکیل می دهد که به محافظت از گرافیت زیرین در برابر محیط فرآیند کمک می کند.

ضخامت پوشش استاندارد کاربید سیلیکون CVD برای چنین اجزای VETEK تقریباً است100±20 میکرومتر. خلوص پوشش تقریباً است6N / 99.99995٪.

قابلیت‌های فنی کاربید سیلیکون CVD گسترده‌تر VETEK شامل پوشش‌های با خلوص بالا، ضخامت پوشش کنترل‌شده و یکنواختی ضخامت دسته به دسته است. داده های فنی نشان می دهد که خلوص پوشش کاربید سیلیکون CVD در سطح 6N-7N است. برای پروژه های خاص پین بالابر AMAT، مشخصات پوشش را می توان با توجه به نقشه های مشتری و نیازهای فرآیند تنظیم کرد.

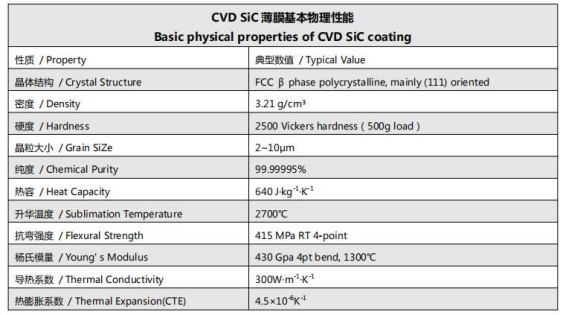

شکل 2: خواص فیزیکی اساسی پوشش سی سی سی سی وی دی

چرا پوشش دیوار داخلی مهم است؟

یکی از چالش برانگیزترین جنبه های فنی پین های بالابر توخالی AMAT فقط پوشش سطح بیرونی نیست، بلکه دستیابی به یک پوشش پایدار و یکنواخت روی دیواره داخلی سازه توخالی است.

دسترسی به سطح داخلی در طول فرآیند پوشش CVD دشوار است. در مقایسه با سطح بیرونی، هندسه داخلی چالش های بیشتری را در جریان گاز، یکنواختی رسوب، کنترل ضخامت پوشش و سازگاری فرآیند معرفی می کند. بنابراین، کیفیت پوشش دیوار داخلی می تواند به یک عامل متمایز کننده مهم در میان تامین کنندگان تبدیل شود.

VETEK در پوشش کاربید سیلیکون CVD ساختارهای توخالی تجربه دارد و تاکید ویژه ای بر سطح داخلی دارد. یک پوشش دیوار داخلی به خوبی کنترل شده به حفظ یک لایه محافظ کاربید سیلیکون در سرتاسر ساختار توخالی کمک می کند، نه اینکه گرافیت داخلی را در معرض محیط فرآیند قرار دهد. این امر به ویژه هنگامی که پین ​​بالابر در محفظه های فرآیند نیمه هادی با دمای بالا و شیمیایی تهاجمی عمل می کند بسیار مهم است.

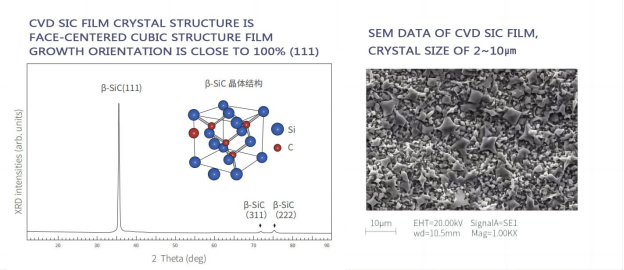

شکل 3: ساختار کریستالی میکروسکوپی پوشش کاربید سیلیکون CVD

V. مزایای کلیدی پین های بالابر توخالی VETEK AMAT

سیستم مواد با خلوص بالا:ترکیبی از گرافیت با خلوص بالا و کاربید سیلیکون CVD با خلوص بالا برای محیط های نیمه هادی که در آن کنترل آلودگی حیاتی است، طراحی شده است. بسته به مشخصات انتخاب شده، خلوص پوشش کاربید سیلیکون CVD 6N است.

پوشش استاندارد 100±20 میکرومتر کاربید سیلیکون:ضخامت پوشش استاندارد VETEK تقریباً 100±20 میکرومتر است که ضخامت پوشش عملی را برای اجزای فرآیند نیمه هادی فراهم می کند، در حالی که سفارشی سازی با توجه به نیاز مشتری در دسترس است.

قابلیت پوشش دیوار داخلی عالی:برای اجزای توخالی، پوشش دیواره داخلی یکی از سخت‌ترین بخش‌های فرآیند تولید است. VETEK فرآیندهای پوششی را توسعه داده است که قادر به دستیابی به پوشش با کیفیت بالا بر روی دیواره داخلی پین‌های بالابر توخالی، از شبیه‌سازی میدان جریان گاز تا کنترل میدان دما، تضمین ضخامت پوشش ثابت و اتصال محکم است.

پایداری در دمای بالا:هم بستر گرافیت و هم روکش کاربید سیلیکون CVD برای محیط های فرآیند نیمه هادی با دمای بالا مناسب هستند. لایه کاربید سیلیکون CVD محافظت بیشتری در برابر حملات شیمیایی و تخریب سطح ایجاد می کند. داده‌های فیلم کاربید سیلیکون CVD VETEK رسانایی حرارتی بالا، انبساط حرارتی کم و دمای تصعید تقریباً 2700 درجه سانتی‌گراد را فهرست می‌کند که نشان می‌دهد این ماده برای کاربردهای با دمای بالا مناسب است.

مقاومت شیمیایی و خوردگی:سطح متراکم کاربید سیلیکون CVD مقاومت در برابر خوردگی بهتری نسبت به گرافیت خالی دارد و می تواند در برابر گازهای فرآیند تهاجمی و محیط های تمیز کننده شیمیایی مقاومت کند. این به کاهش تخریب بستر کمک می کند و سطح اجزای پایدارتری را در چرخه های مکرر فرآیند حفظ می کند.

ماشینکاری و سفارشی سازی دقیق:پین های لیفت توخالی به کنترل دقیق قطر بیرونی، قطر داخلی، ضخامت دیواره، طول و هم مرکز بودن نیاز دارند. VETEK ماشینکاری دقیق CNC را با فرآیندهای پوشش CVD ترکیب می کند تا اجزای نیمه هادی پیچیده را طبق نقشه های مشتری تولید کند. پین های بالابر را می توان بر اساس موارد زیر تولید کرد:

• نقاشی های مشتری

• اجزای نمونه

• مشخصات ابعادی

• ضخامت پوشش مورد نیاز

• درجه گرافیت مورد نیاز

• الزامات فرآیند خاص

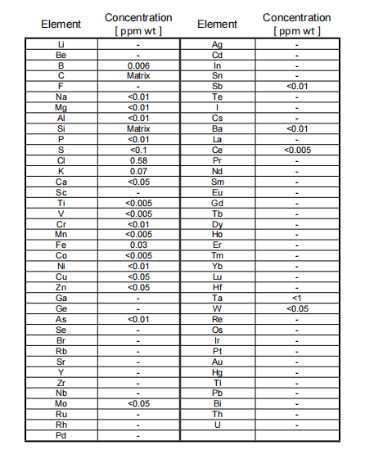

شکل 4: گزارش تست خلوص GDMS پوشش کاربید سیلیکون CVD

VI. برنامه های کاربردی معمولی

اپیتاکسی سیلیکونی:پین های بالابر برای بلند کردن ویفر، موقعیت و انتقال در تجهیزات اپیتاکسی استفاده می شود. محصول موجود AMAT 0200-03201 VETEK به طور خاص برای کاربردهای اپیتاکسی سیلیکونی 300 میلی متری قرار گرفته است.

سیستم های جابجایی ویفر:پین‌های بالابر می‌توانند به عنوان اجزای کنترل دقیق ویفر برای کاربردهایی که به پایداری در دمای بالا، دقت ابعادی و کنترل آلودگی نیاز دارند، عمل کنند. پین‌های لیفت ویفر با بدنه لوله‌ای توخالی می‌توانند به طور موثر اتلاف حرارت موضعی را به حداقل برسانند، در نتیجه علائم پین‌هایی را که معمولاً در پشت ویفر در فرآیندهای با دمای بالا (مانند رشد اپیتاکسیال یا بازپخت) دیده می‌شوند، کاهش می‌دهند. تشکیل یک حفره توخالی در داخل بدنه پین ​​بالابر جرم حرارتی را کاهش می دهد و یکنواختی دمای ویفر را بهبود می بخشد.

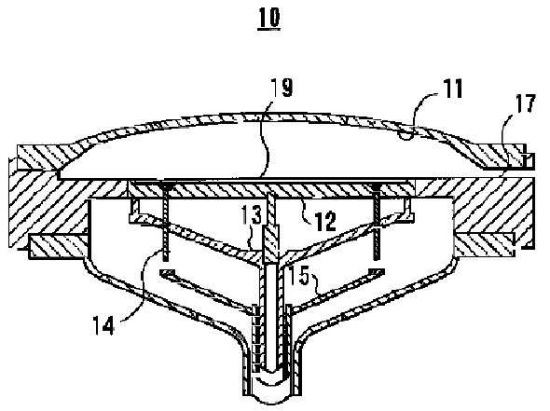

شکل 5: شماتیک اصلی که توسط آن پین های بالابر توخالی جرم حرارتی را کاهش داده و یکنواختی دمای ویفر را بهبود می بخشد.

تجهیزات فرآیند نیمه هادی:بر اساس نقشه ها و نمونه های مشتری، اجزای مشابه گرافیت + کاربید سیلیکون CVD را می توان برای سایر سیستم عامل های تجهیزات نیمه هادی توسعه داد. مجموعه محصولات نیمه هادی VETEK اپیتاکسی سیلیکون، اپیتاکسی کاربید سیلیکون، MOCVD، RTP/RTA، اچینگ و سایر فرآیندهای نیمه هادی را پوشش می دهد.



VII. فرآیند تولید: گره های کنترل کلیدی از طراحی فرآیند تا کنترل کیفیت و تحویل

تولید پین‌های بالابر توخالی AMAT شامل چندین مرحله حیاتی است که هر یک مستقیماً بر قابلیت اطمینان محصول نهایی و بازده ویفر تأثیر می‌گذارد:

1. انتخاب مواد گرافیت- گرید گرافیت با خلوص بالا (SGL Carbon یا Toyo Tanso و غیره) را با توجه به ابعاد، عملکرد حرارتی و خلوص مشتری انتخاب کنید.

2. ماشینکاری CNC دقیق- خالی گرافیت را به شکل هندسه توخالی مورد نیاز ماشین کنید. توجه ویژه ای به قطر داخلی، قطر بیرونی، ضخامت دیواره، طول و تمرکز می شود.

3. آماده سازی سطح- جزء گرافیت ماشینکاری شده قبل از پوشش CVD تحت تمیز کردن و آماده سازی سطح قرار می گیرد.

4. پوشش کاربید سیلیکون CVD- یک لایه کاربید سیلیکون CVD متراکم را روی بستر گرافیت قرار دهید. ضخامت پوشش استاندارد تقریباً 100±20 میکرومتر است، با خلوص پوشش 6N مطابق با مشخصات انتخاب شده.

5. پوشش سطح داخلی (مرحله فنی حیاتی)- برای پین های بالابر توخالی، دیواره داخلی به دقت پردازش می شود تا پوشش پوشش کاربید سیلیکون پایدار حاصل شود. از طریق بهینه‌سازی شبیه‌سازی میدان جریان گاز و کنترل دقیق میدان دمای رسوب، ضخامت پوشش ثابت از درگاه تا عمق داخلی سوراخ، اتصال محکم و رعایت استانداردهای تمیزی سوراخ داخلی تضمین می‌شود.

6. بازرسی - اجزای نهایی قبل از حمل و نقل از نظر دقت ابعاد، وضعیت پوشش و سایر الزامات مشخص شده توسط مشتری مورد بازرسی قرار می گیرند.

قابلیت‌های تولید VETEK شامل تصفیه، ماشین‌کاری CNC، پوشش CVD و بازرسی می‌شود و یک زنجیره تولید یکپارچه برای اجزای نیمه‌رسانا مبتنی بر کربن فراهم می‌کند.

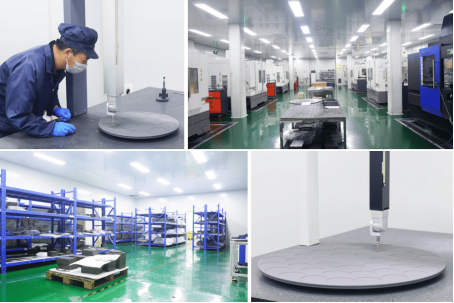

شکل 6: تولید مواد نیمه هادی VETEK و پایه ماشینکاری دقیق

هشتم. نمونه زمان سرب

زمان معمول برای نمونه‌های پین بالابر توخالی سفارشی شده AMAT تقریباً 20 روز است. زمان تحویل واقعی ممکن است بسته به پیچیدگی نقشه، انتخاب مواد، الزامات پوشش، کمیت و الزامات بازرسی متفاوت باشد. برای سفارشات مکرر یا محصولات از قبل واجد شرایط، برنامه های تولید را می توان به طور جداگانه با توجه به پیش بینی های مشتری و تاریخ های تحویل مورد نیاز مذاکره کرد.

شکل 7: بسته بندی محصول پین بالابر توخالی VETEK AMAT



IX چرا پین های بالابر توخالی AMAT VETEK را انتخاب کنید؟

VETEK تهیه مواد گرافیت، ماشینکاری دقیق، پوشش کاربید سیلیکون CVD و تولید اجزای نیمه هادی را در یک فرآیند تولید یکپارچه ادغام می کند. قابلیت های کلیدی عبارتند از:

• بستر گرافیت با خلوص بالا (SGL Carbon / Toyo Tanso و غیره)

• خلوص پوشش کاربید سیلیکون CVD 6N

• ضخامت پوشش استاندارد 100±20 میکرومتر

• ماشینکاری ساختار توخالی

• پوشش CVD سیلیکون کاربید دیوار داخلی (قابلیت تمایز هسته)

• ماشینکاری CNC دقیق

• محلول های پین لیفت ویفر سازگار با AMAT

• زمان نمونه برداری به سرعت تقریباً 20 روز

VETEK زنجیره فنی کامل توسعه تجهیزات CVD، توسعه فرآیند CVD، ماشینکاری دقیق CNC و تصفیه را پوشش می دهد که توسط مراکز اختصاصی تحقیق و توسعه و تاسیسات تولید مواد نیمه هادی پشتیبانی می شود.

X. سوالات متداول (سؤالات متداول)

Q1: ضخامت پوشش استاندارد کاربید سیلیکون CVD پین های بالابر توخالی VETEK AMAT چیست؟

ضخامت پوشش استاندارد تقریباً 100±20 میکرومتر است. ضخامت خاص را می توان با توجه به نقشه های مشتری و نیازهای فرآیند تنظیم کرد.

Q2: پوشش کاربید سیلیکون CVD به چه سطح خلوصی می تواند دست یابد؟

بسته به مشخصات انتخاب شده، خلوص پوشش تقریباً 6N (99.99995٪) است. پلت فرم کاربید سیلیکون CVD VETEK به طور معمول در سطح 6N-7N کار می کند.

Q3: چرا پوشش دیوار داخلی برای پین های بالابر توخالی حیاتی است؟

پوشش یکنواخت هندسه داخلی دشوار است. پوشش کاربید سیلیکون دیواره داخلی با کیفیت بالا از قرار گرفتن بستر گرافیت در معرض محیط‌های فرآیندی فعال شیمیایی با دمای بالا جلوگیری می‌کند و یک عامل تمایز کلیدی برای قابلیت اطمینان طولانی مدت است. یکنواختی پوشش دیواره داخلی به طور مستقیم با تمیزی سوراخ داخلی و عملکرد ویفر مرتبط است.

Q4: آیا VETEK می تواند مطابق نقشه ها یا نمونه های OEM من تولید کند؟

بله. VETEK می تواند بر اساس نقشه های مشتری، شماره قطعات OEM (مانند AMAT 0200-03201)، قطعات نمونه، مشخصات ابعادی، درجه گرافیت مورد نیاز و الزامات پوشش تولید کند.

Q5: زمان نمونه معمولی چیست؟

زمان نمونه معمولی تقریباً 20 روز است. تحویل واقعی به پیچیدگی نقشه، انتخاب مواد، الزامات پوشش، کمیت و نیازهای بازرسی بستگی دارد.

XI. خلاصه

اگرچه پین ​​بالابر توخالی AMAT یک جزء نیمه هادی نسبتا کوچک است، اما الزامات ساخت آن بسیار ساده نیست. هندسه دیواره نازک، الزامات دقیق متمرکز بودن، عملیات در دمای بالا، کنترل آلودگی، و ترکیبی از پوشش سطح داخلی، آن را به یک جزء تخصصی فرآیند نیمه هادی تبدیل می کند.

راه حل فعلی VETEK از گرافیت با خلوص بالا با پوشش کاربید سیلیکون CVD استفاده می کند که ویژگی های ماشین کاری و حرارتی گرافیت را با خلوص بالا، مقاومت شیمیایی و پایداری کاربید سیلیکون CVD در دمای بالا ترکیب می کند. VETEK با ضخامت پوشش استاندارد 20±100 میکرومتر، خلوص تا 6N، گزینه های مواد گرافیت SGL و Toyo Tanso و قابلیت پوشش دیوار داخلی، می تواند محلول های پین بالابر توخالی سفارشی AMAT را برای استفاده از ویفر نیمه هادی و کاربردهای اپیتاکسی سیلیکون ارائه دهد.

برای مشتریانی که به دنبال تامین کنندگان جایگزین هستندپین های لیفت ویفر توخالی AMAT 0200-03201,یاسایر اجزای نیمه هادی گرافیت با پوشش کاربید سیلیکون,VETEK می تواند نقشه ها یا نمونه ها را ارزیابی کند و راه حل های تولید سفارشی را ارائه دهد.
