صنعت |
ساخت نیمه هادی، سرامیک فنی (اپیتاکسی / اچینگ / رشد کریستال PVT) |
|
فرآیند |
GaN MOCVD، اپیتاکسی SiC، رشد کریستال SiC PVT، اچ پلاسما |
|
راه حل |
زیرلایه گرافیت با خلوص بالا + گیرنده پوشش داده شده CVD SiC/TaC، حلقه پیش گرم، حلقه انحراف، نیمه ماه، حلقه فوکوس. اجزای SiC جامد |
|
خدمات |
سفارشی سازی 1:1 مبتنی بر نقشه، ارزیابی نمونه، تمیز کردن و بازسازی پوشش، گزارش های بازرسی GDMS/ICP-OES، پشتیبانی فنی 24/7، لجستیک بین المللی |
|
نتایج |
• خلوص پوشش می تواند کمتر از 5 پی پی ام باشد که برخی از آنها به 99.99995% می رسد. • یکنواختی ضخامت در 5±٪، ضخامت معمولی 100-200 میکرومتر کنترل می شود • طول عمر گیرنده گرافیت تحت فرآیند GaN MOCVD به محدوده 500-1000 ساعت افزایش یافت • بازده پوشش از 50% به 90% پس از رفع مشکل زردی لبه بهبود یافت (مورد داخلی) • پشتیبانی از جایگزینی 1:1 برای پلتفرم های اصلی از جمله Aixtron G10، Veeco، ASM، AMEC، TEL |
نتیجه گیری اصلی:انتخاب مناسب CVD SiC، پوشش TaC یا Solid SiC مستقیماً سطح ذرات و طول عمر اجزا را در خطوط اپیتاکسی/اچینگ تعیین میکند. این مقاله مرزهای انتخاب روشنی را بر اساس دما، جو و فرآیند ارائه میکند که با راهحلهای اصلی جایگزینی تجهیزات و معیارهای کلیدی مطابقت دارد تا به شما در تصمیمگیری سریع و کاهش خطر کمک کند.
در فرآیندهای GaN MOCVD، گیرنده های پوشش داده شده با SiC مبتنی بر گرافیت به طور معمول می توانند به مدت صدها ساعت در دمای 1100 درجه سانتی گراد تحت اتمسفر NH3/H2 پایدار عمل کنند. با این حال، به دلیل عدم یکنواختی میدان حرارتی، تفاوت طول عمر پوشش بین مناطق لبه و مرکز ممکن است بیش از 50٪ باشد. در فرآیندهای رشد کریستال SiC PVT، زمانی که دما از 1600 درجه سانتیگراد فراتر می رود، پوشش SiC شروع به تعالی و تجزیه می کند و نیاز به تغییر روی پوشش TaC یا محلول های SiC جامد دارد. عواقب انتخاب مواد سازنده اشتباه - در بهترین حالت، تعویض مواد مصرفی هر 2 تا 3 ماه. در بدترین حالت، ضایعات یک کوره کامل ویفر به دلیل آلودگی ذرات. این مقاله توسط تیم فنی VeTek Semiconductor (تحت راهنمایی دکتر شیائو) نوشته شده است، با هدف ایجاد یک چارچوب تصمیم گیری سیستماتیک از "مدل تجهیزات → شرایط فرآیند → انتخاب جزء → انتظار طول عمر" برای مهندسان epitaxy/etching/PVT، که به شما کمک می کند تا به سرعت مواد را مطابقت دهید، ذرات را کنترل کنید و تامین کنندگان را ارزیابی کنید.
نتیجه گیری اصلی:در سه بعد «دما → جو → نوع فرآیند» تصمیم بگیرید: پوشش CVD SiC را در دمای ≤1600 درجه سانتیگراد اولویت بندی کنید. TaC را برای > 2000 درجه سانتیگراد یا اتمسفرهای شدیدا خورنده انتخاب کنید. SiC جامد را برای سناریوهای حکاکی و تمیزی فوق العاده بالا در اولویت قرار دهید.
هنگام انتخاب خط تولید واقعی، مهندسان اغلب می پرسند: "برای تجهیزات Aixtron/Veeco من، در حال اجرا GaN یا SiC epitaxy، در چه دما و تحت چه اتمسفر، از کدام پوشش استفاده کنم؟" پاسخ پیچیده نیست، اما این سه بعد باید با هم مرتبط شوند.
پوشش CVD SiC هنوز هم می تواند یکپارچگی ساختاری را زیر حدود 2000 تا 2100 درجه سانتیگراد حفظ کند. فراتر از این محدوده، تبخیر نامتجانس (تبخیر ترجیحی سیلیکون) رخ می دهد که منجر به زبری سطح و افزایش ذرات می شود. پوشش TaC دارای نقطه ذوب 3880 درجه سانتیگراد است و می تواند فشار بخار بسیار کم را حتی در محیط های رشد کریستال PVT بالای 2400 درجه سانتیگراد حفظ کند. Solid SiC هیچ مشکلی در رابط پوشش و بستر ندارد و برای اچ کردن اجزای محفظه در معرض شوک حرارتی مکرر مناسب است.
در محیط های حاوی NH3، H2 یا گازهای مبتنی بر کلر، پوشش SiC به خوبی عمل می کند، اما نرخ خوردگی SiC توسط هیدروژن با دمای بالا به طور قابل توجهی بالاتر از TaC است. داده های تجربی نشان می دهد که نرخ خوردگی TaC در آمونیاک با دمای بالا حدود 1/6 SiC است و در هیدروژن حتی می تواند به 1/10 نیز برسد. بنابراین، شرایط استاندارد برای اپیتاکسی SiC یا GaN MOCVD بیشتر از پوشش SiC استفاده میکند، در حالی که سناریوهای خوردگی یا دمای فوقالعاده باید به TaC تغییر کنند.
• GaN MOCVD / Si epitaxy: اولویت بندی گرافیت با خلوص بالا + گیرنده پوشش داده شده CVD SiC، حلقه پیش گرم
• رشد کریستال SiC PVT: اکیدا پوشش TaC را برای اجزای منطقه گرم گرافیت توصیه می کنیم
• اچ پلاسما (حلقه فوکوس و غیره): بسته به نیاز ذرات و هزینه، گرافیت جامد SiC یا با پوشش SiC هر دو امکان پذیر است.
• قطعات حیاتی محفظه بسیار حساس به ذرات: SiC جامد را بدون رابط پوششی اولویت بندی کنید
![]()

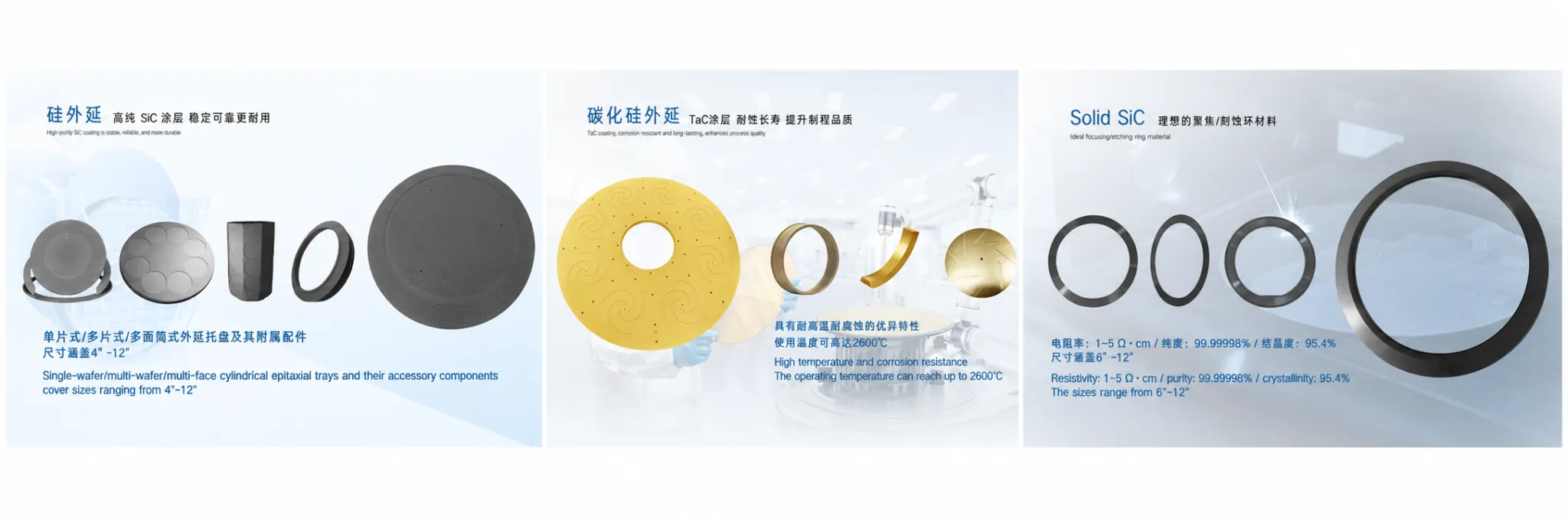

شکل 1 - نمایشگاه اصلی محصولات VeTek
نتیجه گیری اصلی:VeTek از سفارشی سازی 1:1 بر اساس نقشه های مشتری یا قطعات یدکی اصلی پشتیبانی می کند و پلتفرم های اصلی مانند Aixtron G10، Veeco K465i، ASM Epsilon و غیره را پوشش می دهد. محصولات استاندارد را می توان به سرعت ارسال کرد. قطعات سفارشی معمولاً 3 تا 6 هفته طول می کشد.
چیزی که بسیاری از مهندسان بیشتر نگران آن هستند این نیست که آیا می توان آن را ساخت یا خیر، بلکه این است که آیا می تواند به اندازه قطعات اصلی پایدار باشد، با زمان تحویل قابل کنترل و گزارش های بازرسی کامل در دسترس باشد. یکی از قابلیتهای اصلی VeTek، سفارشیسازی کامل بر اساس نقشهها و در عین حال سازگاری با برندهای اصلی تجهیزات است.
جدول زیر می تواند مستقیماً برای بررسی فنی داخلی یا ارزیابی تدارکات مورد استفاده قرار گیرد:
|
برند تجهیزات |
مدل معمولی |
قطعات قابل تعویض |
گزینه زیرلایه |
گزینه پوشش |
رفر. طول عمر |
|
اکسترون |
G10 |
Susceptor, Preheat Ring |
گرافیت با خلوص بالا |
SiC |
500-1000 ساعت |
|
ویکو |
K465i |
Susceptor، حلقه انحرافی |
گرافیت با خلوص بالا |
SiC/TaC |
300-800 ساعت |
|
ASM |
سری اپسیلون |
Susceptor, Focus Ring |
SiC جامد |
بدون پوشش |
2000+ ساعت |
|
AMEC |
اچر |
حلقه فوکوس، نیمه ماه |
SiC/گرافیت جامد |
SiC |
بر اساس فرآیند |
در پروژه های واقعی، ما اغلب قطعات یدکی اصلی یا نقشه های CMM را از مشتریان دریافت می کنیم. تیم فنی پس از تایید تطابق میدان حرارتی و تلورانس ابعادی، توصیههایی در مورد خلوص بستر، ضخامت پوشش و زبری سطح و نمونههایی را برای تأیید بر روی ابزار مشتری ارائه خواهد کرد.
نتیجه گیری اصلی:یکنواختی ضخامت کنترل شده در 5±٪، چگالی نزدیک به مقدار نظری، و زبری سطح قابل کنترل، هسته اصلی برای سرکوب ریزش پودر و آلودگی ذرات هستند. هدف خلوص زیر 5 پی پی ام است، با ناخالصی های مهم فلزی که توسط GDMS/ICP-OES ردیابی می شوند.
مسائل مربوط به ذرات تقریباً کابوس هر مهندس اپیتاکسی است. هنگامی که پوشش دارای نقاط نازک موضعی، منافذ یا ریزترکها باشد، پودر در اثر چرخه حرارتی مکرر و حمله گاز خورنده میریزد و به طور مستقیم تراکم نقص ویفر را افزایش میدهد.
ضخامت پوشش معمولی CVD SiC 100-200 میکرومتر است. از طریق پارامتر فرآیند و کنترل میدان جریان، VeTek یکنواختی ضخامت را در ± 5٪ تثبیت می کند. پس از بیش از 1000 چرخه شوک حرارتی (دمای اتاق ↔ 1100 درجه سانتیگراد)، پوشش هیچ لایه لایه نشان نمی دهد و می تواند نیاز دقیق GaN MOCVD مربوط به نقص ذرات ≤0.1/cm² را برآورده کند.
خلوص کلی پوشش و اجزا می تواند کمتر از 5 پی پی ام باشد و برخی از محصولات به 99.99995% می رسند. ما از ICP-OES و GDMS برای تجزیه و تحلیل فلزات ردیابی استفاده می کنیم تا اطمینان حاصل کنیم که ناخالصی های مهم مانند آهن و نیکل در سطوح قابل کنترل باقی می مانند و از تداخل با دوپینگ لایه همپایی یا غلظت حامل جلوگیری می کنیم.
لایه پلی کریستالی β-SiC تشکیل شده توسط فرآیند CVD دارای چگالی نزدیک به مقدار نظری (تقریباً 3.21 گرم بر سانتی متر مکعب) با تخلخل بسیار کم است. زبری سطح (Ra) را می توان با توجه به نیازهای فرآیند مشتری تنظیم کرد، و در عین حال از تبدیل شدن به یک منبع تولید ذرات، اتصال مکانیکی کافی را تضمین کرد.
![]()

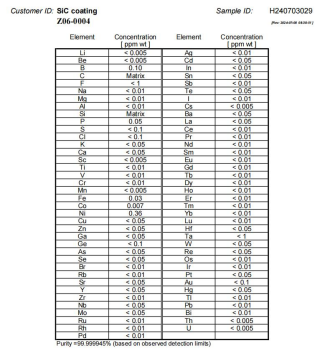

شکل 2 - گزارش بازرسی GDMS برای پوشش CVD SiC
نتیجه گیری اصلی:VeTek با کنترل دقیق نرخ رسوب اولیه و میدان جریان برای حذف ریز استرس، بازده پوشش گیرنده گرافیت MOCVD مشتری را از حدود 50٪ به 90٪ بهبود بخشید و عمر مفید را به طور قابل توجهی افزایش داد.
این یک داستان واقعی است که در خط تولید اتفاق افتاده است. مشتری زرد شدن لبه ها و تمایل به پوسته شدن روی برخی از گیرنده های گرافیت را گزارش کرد که باعث می شود بازده پوشش کلی دسته برای مدت طولانی حدود 50% بماند و هزینه های نگهداری خط بالا و خطر ویفر وجود دارد.
پس از مداخله تیم فنی به رهبری دکتر شیائو، دو جهت متمرکز شد: اول، سرعت رسوب در مرحله اولیه بسیار سریع بود و باعث تجمع استرس داخلی در پوشش شد. دوم، تفاوت میدان جریان بین نواحی لبه و مرکز منجر به ضخامت بیش از حد یا کمتر ضخامت موضعی شد. با بهینه سازی نسبت MTS/H2، مشخصات دمای رسوب و طراحی میدان جریان ثابت، ریز تنش به طور موثر آزاد شد. در نهایت، بازده پوشش آن دسته و تولید متعاقب آن بالای 90 درصد تثبیت شد، چرخه جایگزینی مشتری به وضوح تمدید شد و شکایات ذرات به میزان قابل توجهی کاهش یافت.
این مورد نشان می دهد: «توانایی پوشش دادن» تنها نقطه شروع است. "پوشش پایدار، ماندگاری طولانی و کنترل ذرات" ارزش واقعی مهندسین است. داده ها بلندتر از هر تبلیغی صحبت می کنند.
![]()

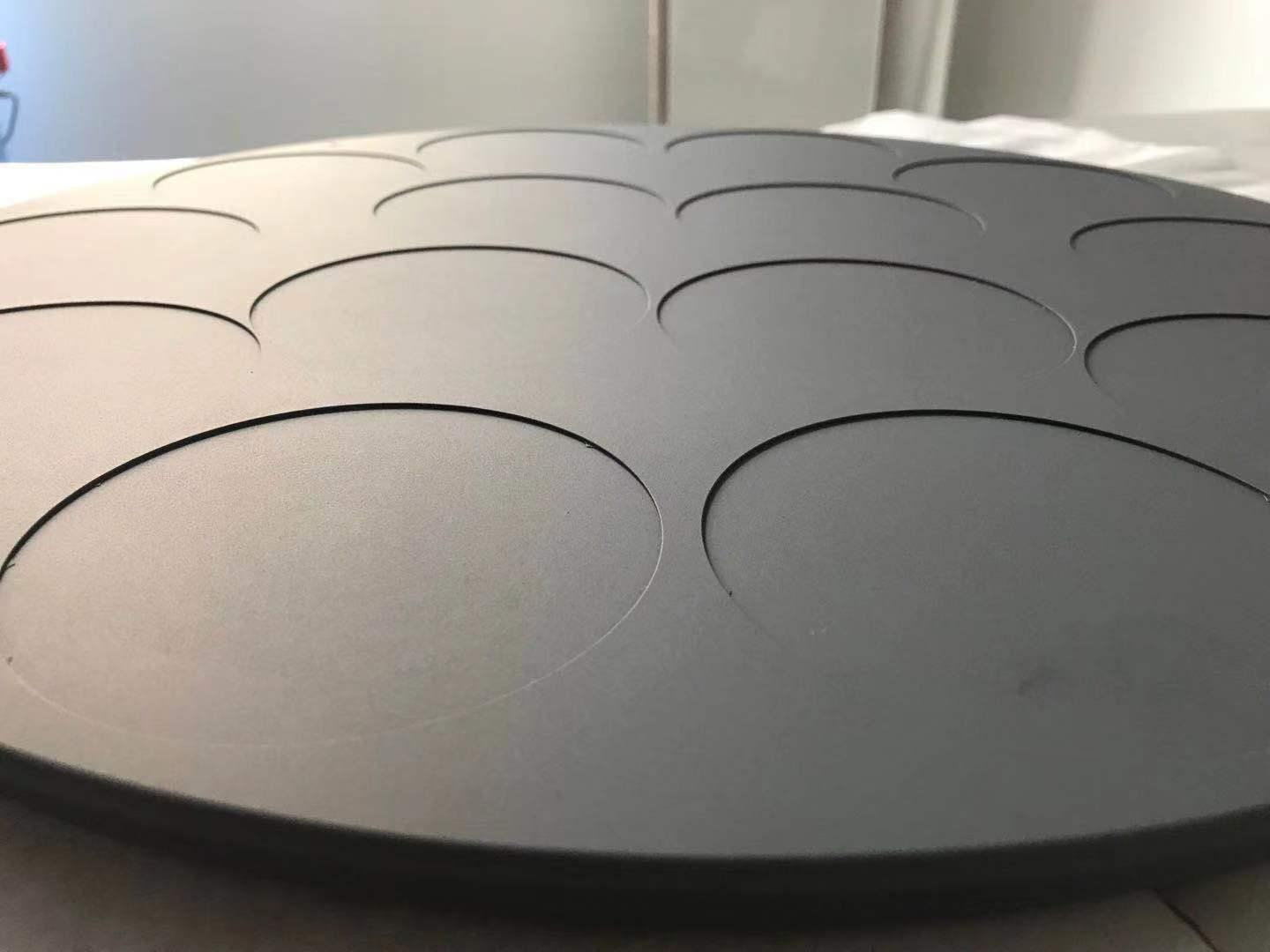

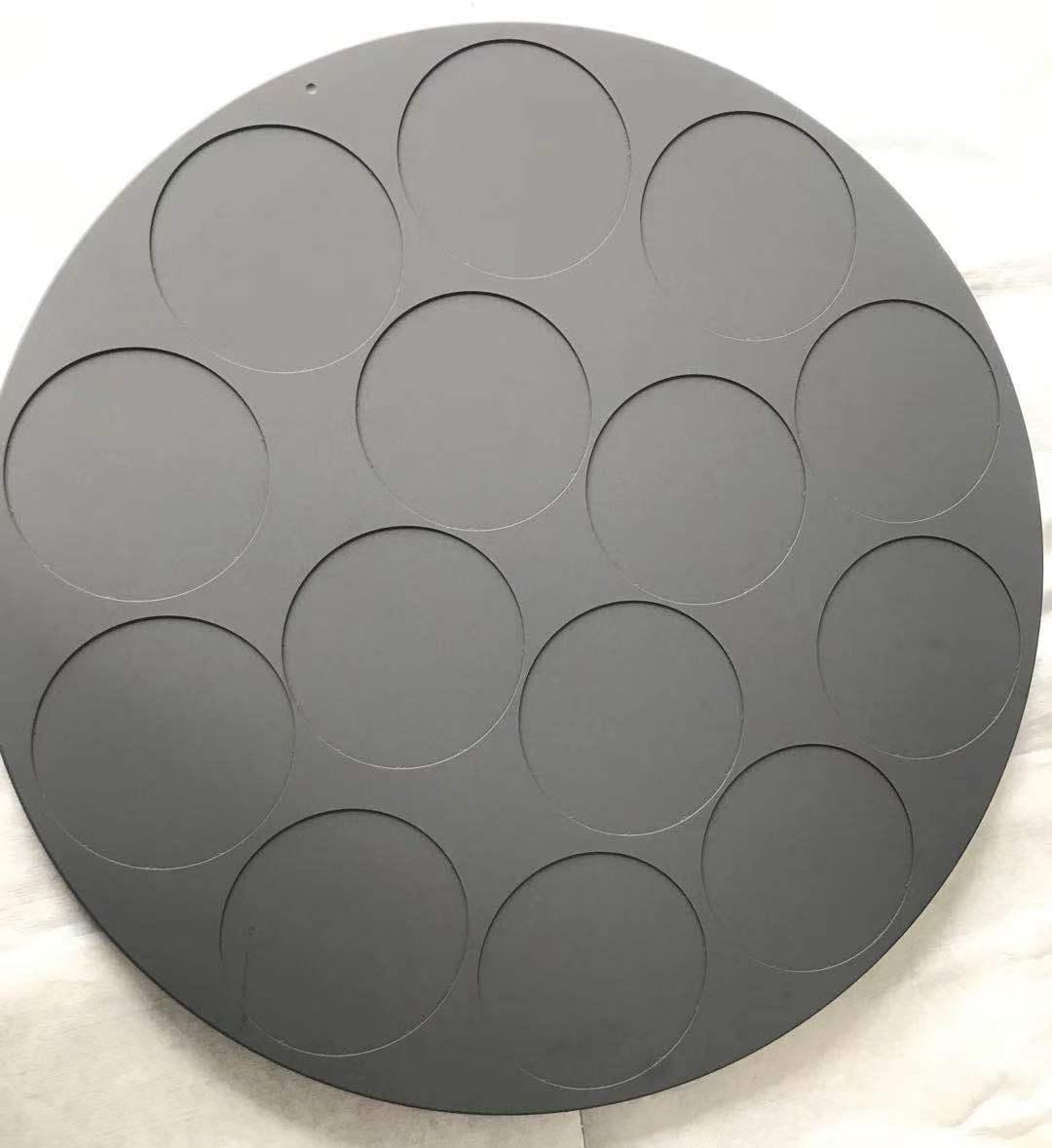

شکل 3 - گیره گرافیتی پوشش داده شده با کاربید سیلیکون CVD با خلوص بالا با رنگ سطحی یکنواخت و بدون نقص
نتیجه گیری اصلی:قطعات گرافیتی پوشش داده شده دارای هزینه کمتر و پاسخ حرارتی سریعتر هستند که برای اکثر گیره های اپیتاکسی مناسب است. SiC جامد هیچ خطر رابط و مقاومت پلاسمایی قویتری ندارد، مناسب برای قطعات حکاکی با نیاز بالا و سناریوهای طول عمر بسیار طولانی.
بسیاری از جلسات انتخاب با این مشکل مواجه هستند: آیا باید از گرافیت پوشش داده شده استفاده کنیم یا مستقیماً به Solid SiC برویم؟ این دو صرفاً در مورد «کدام بهتر است» نیستند، بلکه مبادله ای بین سناریوی برنامه و هزینه کل مالکیت (TCO) هستند.
مزایای قطعات گرافیتی پوشش داده شده:هدایت حرارتی بستر بالا، گرم شدن سریع، هزینه قابل کنترل؛ پوشش مانع شیمیایی و سرکوب ذرات را فراهم می کند. مناسب برای گیرنده های اپیتاکسی GaN/SiC با اندازه بزرگ که به یکنواختی حرارتی بالا نیاز دارند.
مزایای SiC جامد:β-SiC یکپارچه بدون سطح مشترک پوشش- بستر، بدون خطر لایه برداری. خلوص می تواند به 5N-7N برسد، مقاومت فوق العاده در برابر فرسایش پلاسما، مناسب برای قطعات حکاکی مهم مانند حلقه های فوکوس و سر دوش، با طول عمر تا 2000+ ساعت.
نتیجه گیری اصلی:از نظارت بر نصب و هشدار ناهنجاری گرفته تا تمیز کردن و بازسازی حرفه ای، تشکیل یک مدیریت حلقه بسته می تواند به طور قابل توجهی TCO را کاهش دهد و فرکانس خرید قطعات جدید را کاهش دهد. VeTek خدمات نظافت اختصاصی برای Aixtron/Veeco و سایر تجهیزات ارائه می دهد.
بسیاری از کارخانه ها قطعات روکش شده را به عنوان مواد مصرفی "استفاده و دور ریختن" می دانند. در واقع، پس از تمیز کردن و بازسازی حرفه ای، بخش قابل توجهی از قطعات را می توان به سطوح ذرات و عملکرد حرارتی نزدیک به قطعات جدید، به ویژه گیرنده ها و حلقه های پیش گرم برای پلت فرم های Aixtron و Veeco بازگرداند.
توصیه می شود یک گزارش چرخه عمر ساده ایجاد کنید: ثبت زمان نصب، ساعات کار تجمعی، وضعیت سطح پس از هر تمیز کردن، و نتایج آزمایش ذرات. تنها زمانی که پوشش زردی آشکار، لایه لایه شدن موضعی یا بیش از حد ذرات مداوم را نشان میدهد، باید تصمیم جایگزینی به جای خراشیدن زودرس بر اساس احساس آغاز شود.
![]()

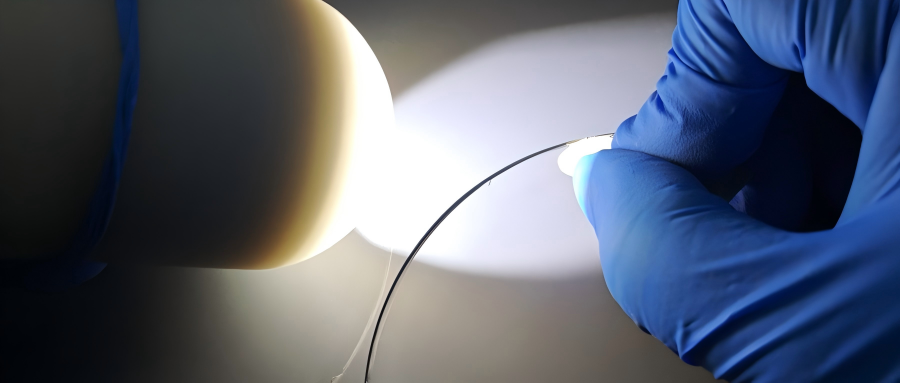

شکل 4 - خدمات تمیز کردن قطعات گرافیتی پوشش سی سی سی وی دی
نتیجه گیری اصلی:تمرکز بر روی سیستم ISO9001، گزارش های بازرسی کامل (GDMS/ICP-OES)، پشتیبانی نمونه، قابلیت اطمینان در زمان سرب، و قابلیت ارتباط فنی انگلیسی. VeTek دارای پشتیبانی 24 ساعته و تجربه خدمات مشتری در خارج از کشور است.
برای مشتریان بینالمللی یا کارخانههایی که الزامات صلاحیت تامینکننده سختگیرانه دارند، نکات زیر بسیار مهم است:
• سیستم کیفیت: ISO9001، فرآیند کنترل شده و قابل ردیابی.
• قابلیت بازرسی: ارائه گزارش تجزیه و تحلیل مواد کامل برای پوشش و بستر.
• نمونه ها و زمان سرب: ارزیابی نمونه پشتیبانی. محصولات استاندارد به سرعت ارسال می شوند، قطعات سفارشی معمولاً 3 تا 6 هفته است، سفارشات فوری را می توان پس از مذاکره تسریع کرد.
• ارتباطات فنی: هر دو تیم فروش و مهندسی می توانند به زبان انگلیسی به راحتی با یکدیگر ارتباط برقرار کنند و هزینه ارتباط را برای مشتریان خارج از کشور کاهش دهند.
• پاسخ پس از فروش: هنگامی که پوشش یا اجزای آن ناهنجاری را نشان می دهند، پشتیبانی فنی و کمک تجزیه و تحلیل خرابی ارائه دهید.
![]()

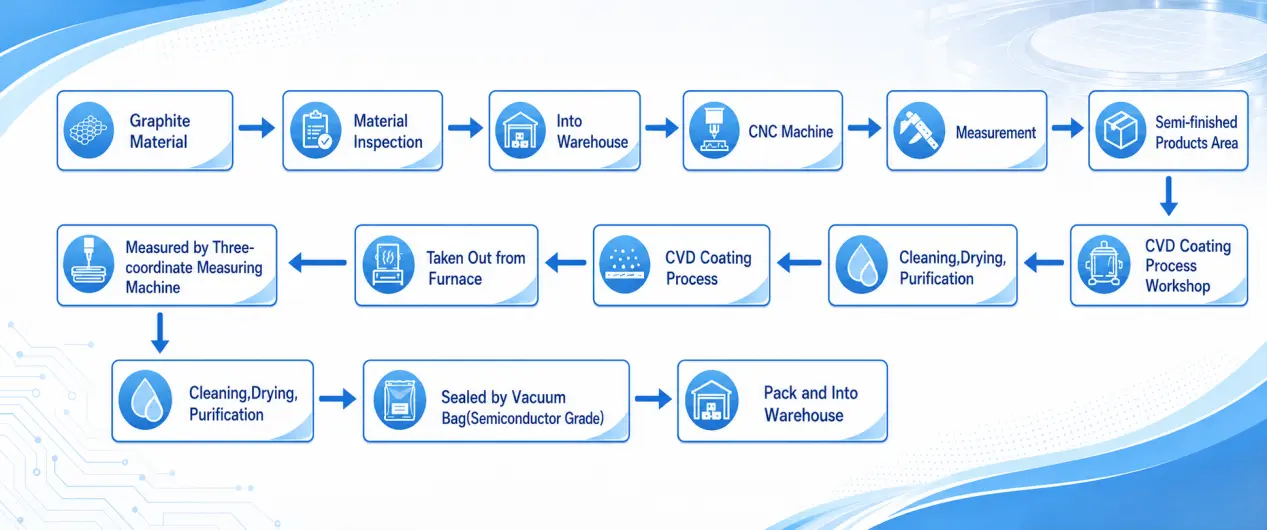

شکل 5 - فرآیند کامل سفارش محصول VeTek
(1). آیا محصول از سفارشی سازی کامل بر اساس نقشه ها پشتیبانی می کند؟ با کدام تجهیزات اصلی می تواند مطابقت داشته باشد؟
بله. می تواند susceptor، حلقه پیش گرم، حلقه انحراف، نیمه ماه، حلقه فوکوس و غیره را سفارشی کند، سازگار با سیستم عامل هایی مانند Aixtron G10، Veeco، ASM، AMEC، TEL.
(2). خلوص چگونه تضمین می شود؟ ناخالصی های فلزی در چه سطحی کنترل می شوند؟
خلوص پوشش و جزء می تواند کمتر از 5 پی پی ام باشد که برخی از آنها به 99.99995% می رسد. ICP-OES، GDMS و سایر تجهیزات برای تجزیه و تحلیل ردیابی، با ارائه گزارش های کامل استفاده می شود.
(3). در مورد یکنواختی ضخامت و عمر مفید پوشش های CVD SiC/TaC چطور؟
یکنواختی ضخامت معمولاً در 5±٪، ضخامت 100-200 میکرومتر کنترل می شود. تحت پنجره های فرآیند مناسب، طول عمر گیرنده GaN MOCVD می تواند به محدوده 500-1000 ساعت برسد. سناریوهای با دمای فوق العاده بالا نیاز به تغییر به TaC یا Solid SiC دارند.
(4). آیا تست نمونه پشتیبانی می شود؟ زمان معمول سفارشات انبوه چقدر است؟
ارزیابی نمونه پشتیبانی می شود. محصولات استاندارد را می توان به سرعت حمل کرد. قطعات سفارشی بسته به پیچیدگی و حجم طراحی معمولاً 3 تا 6 هفته طول می کشد. سفارشات فوری را می توان پس از مذاکره تسریع کرد.
(5). چه گواهینامه های سیستم کیفیت موجود است؟ آیا گزارش بازرسی و پشتیبانی پس از فروش قابل ارائه است؟
سیستم مدیریت کیفیت ISO9001 وجود دارد. گزارش تجزیه و تحلیل مواد و پوشش به همراه پشتیبانی فنی آنلاین 24/7 ارائه می شود. ارتباط انگلیسی برای مشتریان خارج از کشور یکپارچه است.
انتخاب هرگز درباره «انتخاب گرانترین» یا «انتخاب ضخیمترین» نیست، بلکه «پیدا کردن راهحلی با بهترین توازن عملکرد و هزینه در تجهیزات، پنجره فرآیند و بودجه ذرات است». امیدواریم این کتاب راهنما به شما کمک کند تا به سرعت یک چارچوب تصمیم را ایجاد کنید: ابتدا به دما و اتمسفر نگاه کنید، سپس پوشش یا Solid SiC را تطبیق دهید و در نهایت طول عمر و عملکرد ذرات را با داده ها تأیید کنید.
اگر در حال ارزیابی راهحلهای جایگزین برای گیرندهها، حلقههای پیش گرم یا اجزای منطقه داغ در Aixtron، Veeco یا سایر پلتفرمها هستید، میتوانید مستقیماً با تیم فنی VeTek تماس بگیرید. ما می توانیم توصیه های سفارشی سازی، پشتیبانی نمونه و گزارش های بازرسی کامل را بر اساس نقشه ها یا قطعات یدکی موجود ارائه کنیم. دکتر شیائو و تیم مهندسی آماده هستند تا در هر زمان در مورد بهینه سازی میدان حرارتی یا نیازهای توسعه ساختار ویژه با شما صحبت کنند.
برای جزئیات محصول و اطلاعات فنی بیشتر لطفابا ما تماس بگیرید.
1. داده های مهندسی داخلی نیمه هادی VeTek - طول عمر گیرنده گرافیت پوشش داده شده با SiC 500 تا 1000 ساعت تحت فرآیند GaN MOCVD، بازده پوشش از 50٪ به 90٪ پس از رفع زردی لبه، و سایر موارد عملی بهبود یافت [1].
2. مشخصات فنی T/CASME 2000-2025 برای گیره های گرافیتی با روکش کاربید سیلیکون برای اپیتاکسی نیمه هادی - الزامات فنی را برای گیرنده های گرافیتی پوشش داده شده با SiC که توسط فرآیند CVD بر روی زیرلایه های گرافیت ایزواستاتیک با خلوص بالا، قابل اعمال برای محصولات sepitaxmi، مشخص می کند.
3. مشخصات فنی T/CASME 2085-2025 برای محصولات با پوشش کاربید تانتالم برای رشد کریستال کاربید سیلیکون - مشخصات فنی برای محصولات گرافیت با پوشش TaC در سناریوهای رشد کریستال SiC.
4. ناکامورا و همکاران، «پوششهای کاربید تانتالیوم متخلخل روی بسترهای گرافیتی: پوششهای حفاظتی بسیار قابل اعتماد برای رشد تودهای و همپایی»، Applied Physics Letters، جلد. 106، 082108، 2015. - تأیید می کند که پوشش های TaC می توانند به طور موثر از بسترهای گرافیتی در دمای بالا (> 2000 درجه سانتیگراد) و اتمسفرهای شدیدا خورنده محافظت کنند و یک مرز عملکردی واضح با پوشش های SiC تشکیل دهند.
5. وانگ و همکاران، "اثرات لایه بافر کربنیزه بر رشد SiC در Si"، مجله رشد کریستال، جلد. 199، صفحات 564-567، 1999. - در مورد اثرات لایه بافر و کنترل مورفولوژی سطح در فرآیند رشد سی سی سی سی وی دی، نمایه شده توسط Scopus و Web of Science بحث می کند.
توجه: داده های طول عمر و عملکرد در متن مقادیر مرجع معمولی هستند. عملکرد واقعی تحت تاثیر شرایط فرآیند خاص، وضعیت تجهیزات و سطح نگهداری قرار می گیرد. لطفاً با اندازه گیری های واقعی تأیید کنید.
نویسنده:تیم مهندسی فنی نیمه هادی VeTek (تکمیل شده با راهنمایی دکتر شیائو)
برای بحث فنی بیشتر یا ارزیابی نمونه، لطفا از طریق وب سایت رسمی با ما تماس بگیرید.
