CVD SIC SIC SUSEPITOR

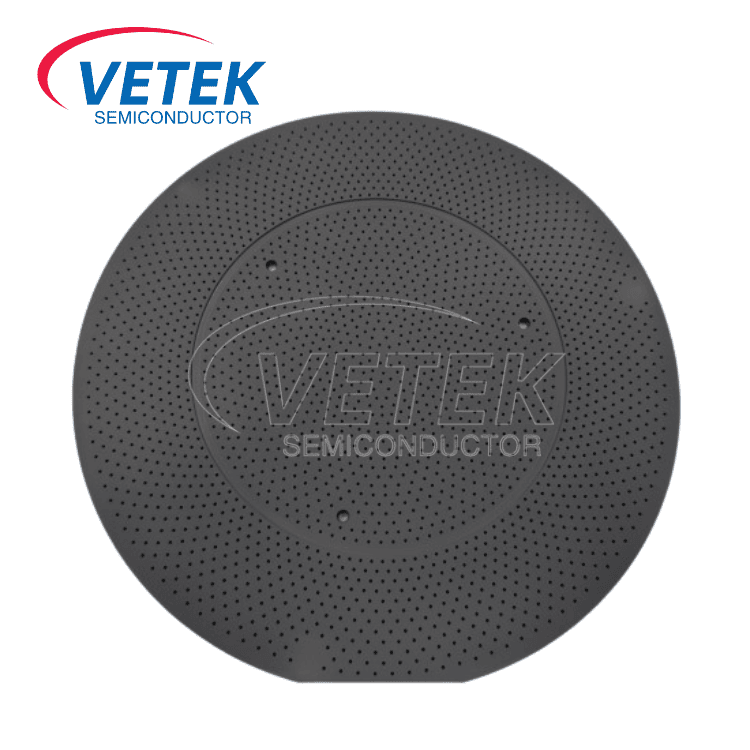

در تولید نیمه هادی ، اپیتاکس یک گام مهم در تولید تراشه است و مستعد ویفر ، به عنوان یک مؤلفه اصلی تجهیزات اپیتاکسیال ، مستقیماً بر یکنواختی ، سرعت نقص و کارآیی رشد لایه اپی کلیسای تأثیر می گذارد. برای پرداختن به تقاضای روزافزون صنعت برای مواد با سرعت بالا و با استحکام بالا ، Veteksemicon معرفی CVD SIC Soseceper Wafer Sosector ، با خلوص فوق العاده بلند (≤100ppb ، ICP-E10 گواهی شده) و سازگاری کامل (6 "، 8" ، 12 ") ، موقعیت آن را به عنوان یک راه حل پیشرو و پیشرفته برای پیشرفت های پیشرفته در زمینه های پیشرفته برای پیشرفت های پیشرفته و پیشرفته.

ⅰ مزایای اصلی

1. خلوص پیشرو در صنعت

روکش کاربید سیلیکون (SIC) ، که از طریق رسوب بخار شیمیایی (CVD) رسوب می شود ، به سطح ناخالصی ≤100ppb (استاندارد E10) دست می یابد که توسط ICP-MS تأیید شده است (طیف سنجی جرمی پلاسما به صورت استقرایی). این خلوص فوق العاده بالا خطرات آلودگی را در طول رشد اپیتاکسیال به حداقل می رساند ، و از کیفیت برتر کریستال برای کاربردهای مهم مانند نیترید گالیم (GAN) و کاربید سیلیکون (SIC) تولید نیمه هادی باند پهن استفاده می کند.

2. مقاومت استثنایی در دمای بالا و دوام شیمیایی

پوشش CVD SIC ثبات فیزیکی و شیمیایی برجسته ای را ارائه می دهد:

استقامت با دمای بالا: عملکرد پایدار تا 1600 درجه سانتیگراد بدون لایه لایه یا تغییر شکل.

مقاومت در برابر خوردگی: در برابر گازهای فرآیند تجاوز تهاجمی (به عنوان مثال ، هیدروکلراید ، H₂) مقاومت می کند ، عمر خدمات را گسترش می دهد.

استرس حرارتی کم: با ضریب انبساط حرارتی ویفرهای SIC مطابقت دارد و خطرات جنگی را کاهش می دهد.

3. سازگاری با اندازه کامل برای خطوط تولید جریان اصلی

در تنظیمات 6 اینچی ، 8 اینچی و 12 اینچی موجود ، Sustepor از برنامه های متنوع ، از جمله نیمه هادی های نسل سوم ، دستگاه های برق و تراشه های RF پشتیبانی می کند. سطح مهندسی دقیق آن ، ادغام یکپارچه با AMTA و سایر راکتورهای اپیتاکسیال اصلی را تضمین می کند و باعث ارتقاء سریع خط تولید می شود.

4. دستیابی به موفقیت در تولید موضعی

ما با استفاده از CVD اختصاصی و فن آوری های پس از پردازش ، ما انحصار خارج از کشور را در مورد حساس کننده های با پوشش SIC با خلوص بالا شکسته ایم و به مشتریان داخلی و جهانی گزینه جایگزین مقرون به صرفه ، تحویل سریع و محلی را ارائه می دهیم.

ⅱ تعالی فنی

● روند دقیق CVD: پارامترهای رسوب بهینه شده (دما ، جریان گاز) از پوشش های متراکم و بدون منافذ با ضخامت یکنواخت (انحراف ≤3 ٪) اطمینان حاصل می کند ، و آلودگی ذرات را از بین می برد.

● ساخت اتاق تمیز: کل فرآیند تولید ، از آماده سازی بستر گرفته تا پوشش ، در کلاس 100 تمیز انجام می شود ، مطابق با استانداردهای پاکیزگی درجه یک نیمه هادی است.

● سفارشی سازی: ضخامت پوشش متناسب ، زبری سطح (RA ≤5.5 میکرومتر) و درمان های پیری از پیش پوشش داده شده برای تسریع در راه اندازی تجهیزات.

ⅲ برنامه ها و مزایای مشتری

● نسل سوم Epitaxy: ایده آل برای رشد MOCVD/MBE SIC و GAN ، افزایش ولتاژ تجزیه و ولتاژ و راندمان سوئیچینگ.

● اپیتاکس مبتنی بر سیلیکون: یکنواختی لایه را برای IGBTS ولتاژ بالا ، سنسورها و سایر دستگاه های سیلیکون بهبود می بخشد.

● مقدار تحویل داده شده:

نقص اپیتاکسیال را کاهش می دهد و باعث افزایش عملکرد تراشه می شود.

فرکانس نگهداری و هزینه کل مالکیت را کاهش می دهد.

استقلال زنجیره تأمین را برای تجهیزات و مواد نیمه هادی تسریع می کند.

ما به عنوان یک پیشگام در حساسیت ویفر با پوشش CVD با پوشش CVD در چین ، ما متعهد هستیم که از طریق فناوری برش ، تولید نیمه هادی را پیش ببریم. راه حل های ما عملکرد قابل اعتماد را برای خطوط تولید جدید و مقاوم در برابر تجهیزات میراث تضمین می کند ، و این باعث می شود فرآیندهای اپیتاکسیال با کیفیت و کارآیی بی نظیر توانمند شود.

خصوصیات فیزیکی اساسی پوشش CVD SIC
