فرآیند ALD ، به معنای فرآیند اپیتاکس لایه اتمی است. تولید کنندگان نیمه هادی Vetek و سیستم ALD System System SIC با پوشش SIC ALD Planetary SensePtors که نیازهای بالای فرآیند ALD را برآورده می کند تا به طور مساوی جریان هوا را بر روی بستر توزیع کند. در عین حال ، پوشش CVD SIC با خلوص بالا ما خلوص را در این فرآیند تضمین می کند. به بحث در مورد همکاری با ما خوش آمدید.
به عنوان تولید کننده حرفه ای ، نیمه هادی Vetek دوست دارد شما را به شما معرفی کند.

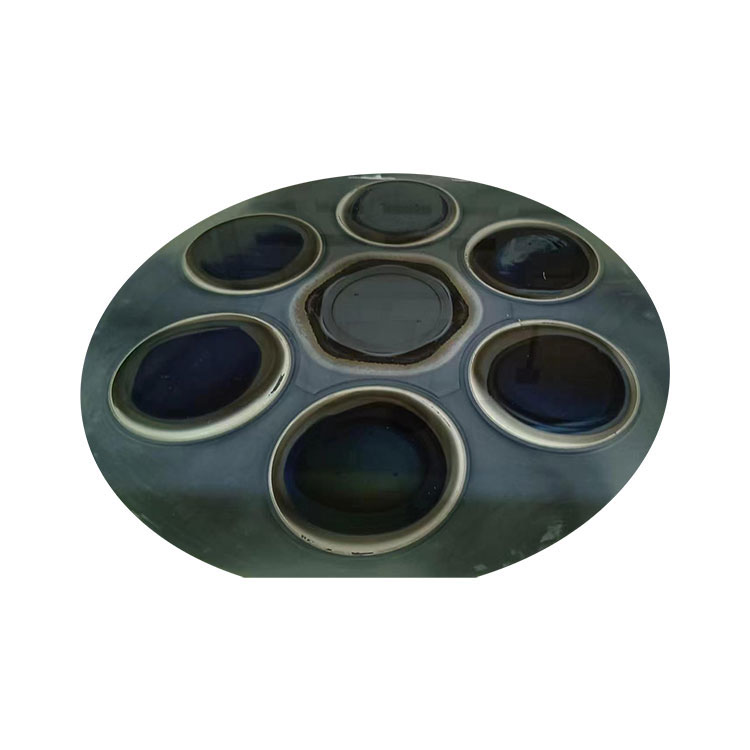

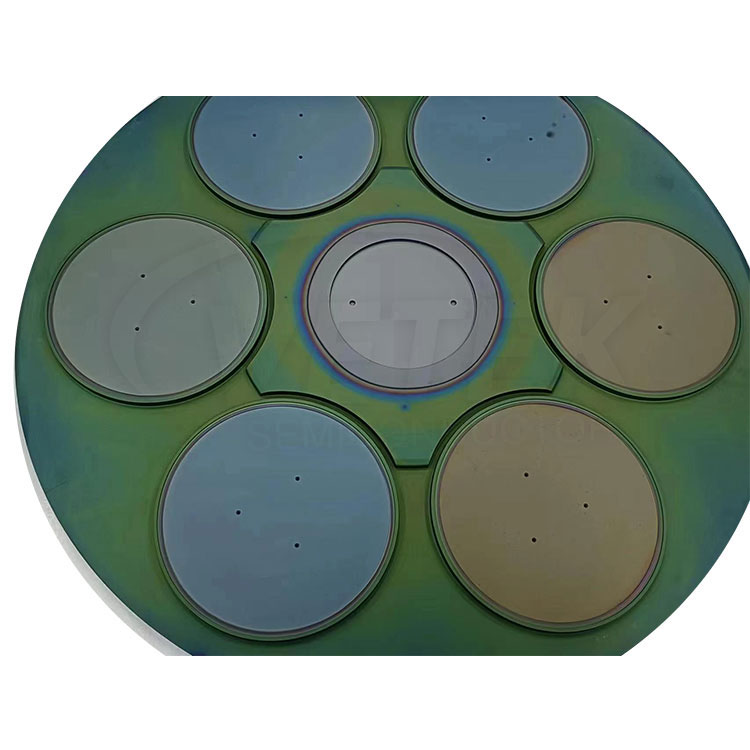

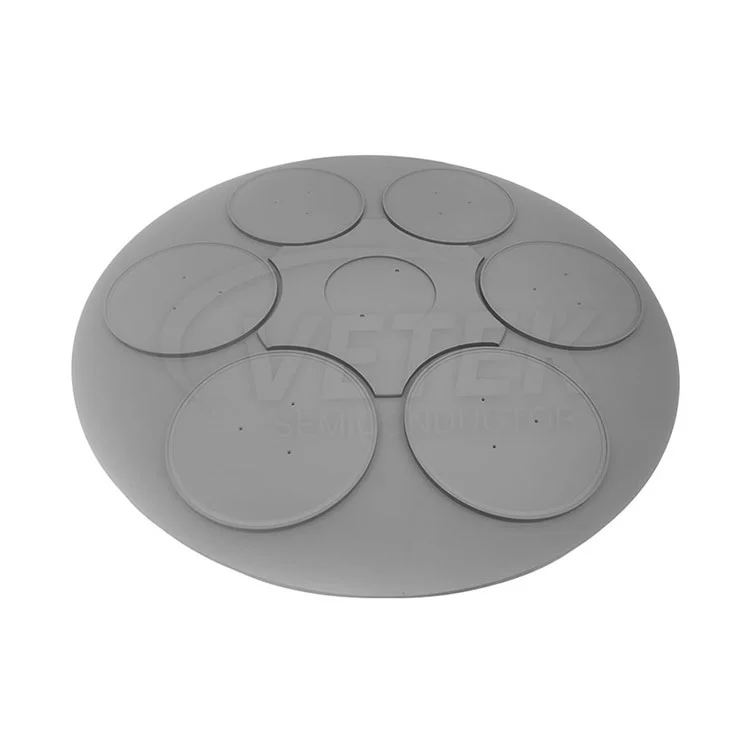

فرآیند ALD همچنین به عنوان Epitaxy لایه اتمی شناخته می شود. Veteksemicon از نزدیک با تولید کنندگان پیشرو در سیستم ALD همکاری کرده است تا پیشگام توسعه و ساخت مستعد کننده های سیاره ای با پوشش SIC باشد. این حساس کننده های نوآورانه با دقت طراحی شده اند تا به طور کامل نیازهای دقیق فرآیند ALD را برآورده کرده و از توزیع یکنواخت جریان گاز در سراسر بستر اطمینان حاصل کنند.
علاوه بر این ، Veteksemicon با استفاده از یک پوشش CVD SIC با خلوص بالا ، خلوص بالایی را در طول چرخه رسوب تضمین می کند (خلوص به 99.99995 ٪ می رسد). این پوشش SIC با خلوص بالا نه تنها قابلیت اطمینان فرآیند را بهبود می بخشد ، بلکه عملکرد کلی و تکرارپذیری فرآیند ALD را در برنامه های مختلف بهبود می بخشد.
با تکیه بر کوره رسوب کاربید سیلیکون CVD خود توسعه یافته (فناوری ثبت شده) و تعدادی از حق ثبت اختراع فرآیند پوشش (مانند طراحی پوشش شیب ، فناوری تقویت ترکیب رابط) ، کارخانه ما به پیشرفت های زیر دست یافت:
خدمات سفارشی: از مشتریان پشتیبانی کنید تا مواد گرافیتی وارداتی مانند Toyo Carbon و SGL Carbon را مشخص کنند.
صدور گواهینامه کیفیت: این محصول از آزمون نیمه استاندارد عبور کرده است و میزان ریختن ذرات <0.01 ٪ است ، که نیازهای فرآیند پیشرفته زیر 7 نانومتر را برآورده می کند.
مزایای نمای کلی فناوری ALD:
control کنترل ضخامت دقیق: به ضخامت فیلم زیر نانومتر با Excelle دست یابیدقابلیت تکرار NT با کنترل چرخه های رسوب.
● مقاوم در برابر درجه حرارت بالا: این می تواند برای مدت طولانی در یک محیط با درجه حرارت بالا بالاتر از 1200 ℃ ، با مقاومت در برابر شوک حرارتی عالی و خطر ترک خوردگی یا لایه برداری ، پایدار باشد.
ضریب انبساط حرارتی از پوشش مطابق با بستر گرافیت چاه ، تضمین توزیع میدان حرارتی یکنواخت و کاهش تغییر شکل ویفر سیلیکون.
● صافی سطح: انطباق کامل سه بعدی و پوشش 100 ٪ مرحله از پوشش های صاف که از انحنای بستر پیروی می کنند ، اطمینان حاصل کنید.
● مقاوم در برابر خوردگی و فرسایش پلاسما: پوشش های SIC به طور موثری در برابر فرسایش گازهای هالوژن (مانند CL₂ ، F₂) و پلاسما ، مناسب برای اچ ، CVD و سایر محیط های فرآیند سخت است.
● کاربردی گسترده: قابل پوشش در اشیاء مختلف از ویفرها تا پودرها ، مناسب برای بسترهای حساس.
properties خصوصیات مواد قابل تنظیم: سفارشی سازی آسان خواص مواد برای اکسیدها ، نیتریدها ، فلزات و غیره.
window پنجره فرآیند گسترده: عدم حساسیت به دما یا تغییرات پیش ساز ، منجر به تولید دسته ای با یکنواختی ضخامت پوشش کامل.
سناریوی برنامه:
1. تجهیزات تولید نیمه هادی
Epitaxy: به عنوان حامل اصلی حفره واکنش MOCVD ، گرمایش یکنواخت ویفر را تضمین می کند و کیفیت لایه اپیتاکس را بهبود می بخشد.
فرآیند اچینگ و رسوب: اجزای الکترود مورد استفاده در تجهیزات اچینگ خشک و رسوب لایه اتمی (ALD) ، که در برابر بمباران پلاسما با فرکانس بالا 1016 مقاومت می کنند.
2. صنعت فتوولتائیک
کوره شمش Polysilicon: به عنوان یک مؤلفه پشتیبانی میدان حرارتی ، معرفی ناخالصی ها را کاهش داده ، خلوص سیلیکون را بهبود می بخشد و به تولید سلولهای خورشیدی کمک می کند.
Veteksemicon به عنوان یک تولید کننده پیشرو و تأمین کننده سیاره ای ALD سیاره ای ، متعهد است که راه حل های پیشرفته فناوری رسوب فیلم نازک را برای شما فراهم کند. سوالات بیشتر شما مورد استقبال قرار می گیرد.
