Undertaker Graphite Wafer EPI

توضیحات

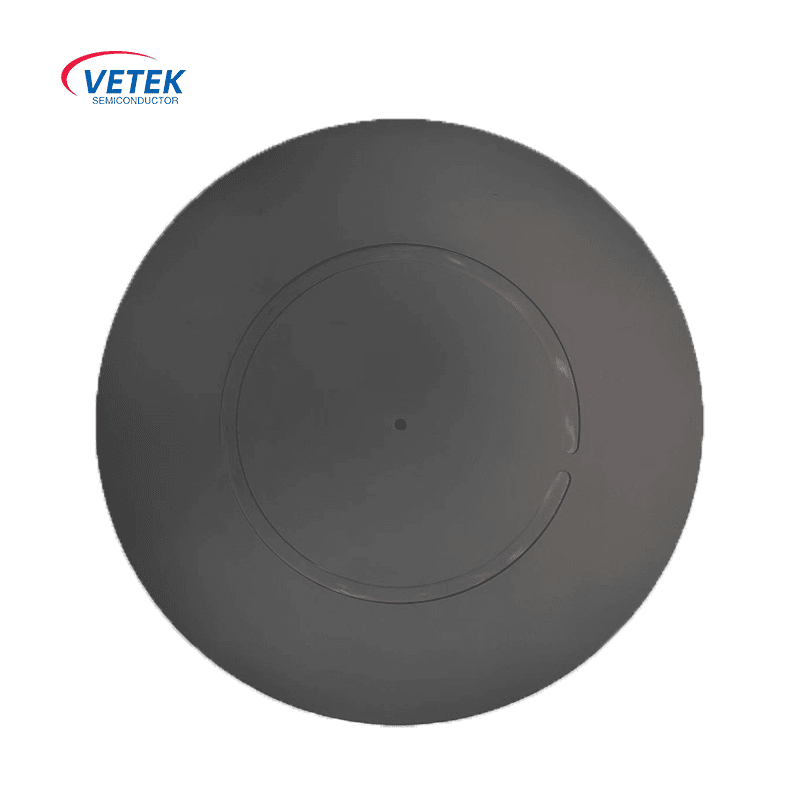

Single Wafer Epi Graphite Susticor شامل مجموعه ای از سینی گرافیتی ، حلقه گرافیتی و سایر لوازم جانبی ، با استفاده از بستر گرافیت با خلوص بالا + رسوب بخار ساختار کامپوزیت پوشش کاربید سیلیکون ، با در نظر گرفتن پایداری درجه حرارت بالا ، اینرسی شیمیایی و یکنواختی میدان حرارتی است. این مؤلفه اصلی بلبرینگ ورق اپیتاکسیال با دقت بالا در تولید انبوه است.

نوآوری مواد: گرافیت +پوشش SIC

گرافیت

redant هدایت حرارتی فوق العاده بالا (> 130 W/m · K) ، پاسخ سریع به الزامات کنترل دما ، برای اطمینان از ثبات فرآیند.

regy ضریب انبساط حرارتی کم (CTE: 10 4.6 × 10 ⁻⁶/درجه سانتیگراد) ، تغییر شکل درجه حرارت بالا ، عمر طولانی مدت را کاهش دهید.

پوشش CVD SIC

● مقاومت در برابر خوردگیبشر در برابر حمله توسط گازهای واکنش مانند H₂ ، HCl و SIH₄ مقاومت کنید. از آلودگی لایه اپیتاکسیال با فرار از مواد پایه جلوگیری می کند.

● تراکم سطح: تخلخل پوشش کمتر از 0.1 ٪ است که از تماس بین گرافیت و ویفر جلوگیری می کند و از انتشار ناخالصی کربن جلوگیری می کند.

● تحمل درجه حرارت بالا: کار پایدار طولانی مدت در محیط بالاتر از 1600 درجه سانتیگراد ، با تقاضای دمای بالای اپیتاکسی SIC سازگار است.

میدان حرارتی و طراحی بهینه سازی جریان هوا

ساختار تابش حرارتی یکنواخت

سطح حساس کننده با شیارهای بازتاب حرارتی متعدد طراحی شده است ، و سیستم کنترل میدان حرارتی دستگاه ASM یکنواختی دما را در دمای 1.5 درجه سانتیگراد (ویفر 6 اینچی ، ویفر 8 اینچی) به دست می آورد و از قوام و یکنواختی ضخامت لایه اپی توپ (نوسانات <3 ٪) اطمینان می دهد.

تکنیک فرمان هوایی

سوراخ های انحراف لبه و ستونهای پشتیبانی شیب دار برای بهینه سازی توزیع جریان چند لایه گاز واکنش بر روی سطح ویفر ، کاهش تفاوت در میزان رسوب ناشی از جریانهای گردو و بهبود یکنواختی دوپینگ طراحی شده اند.
