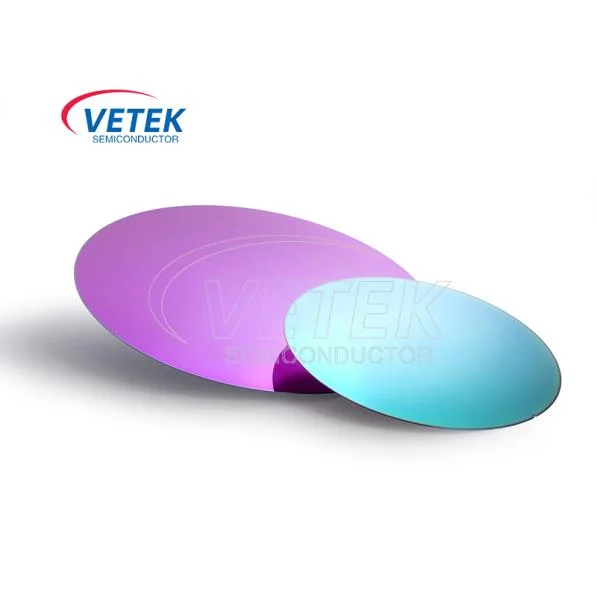

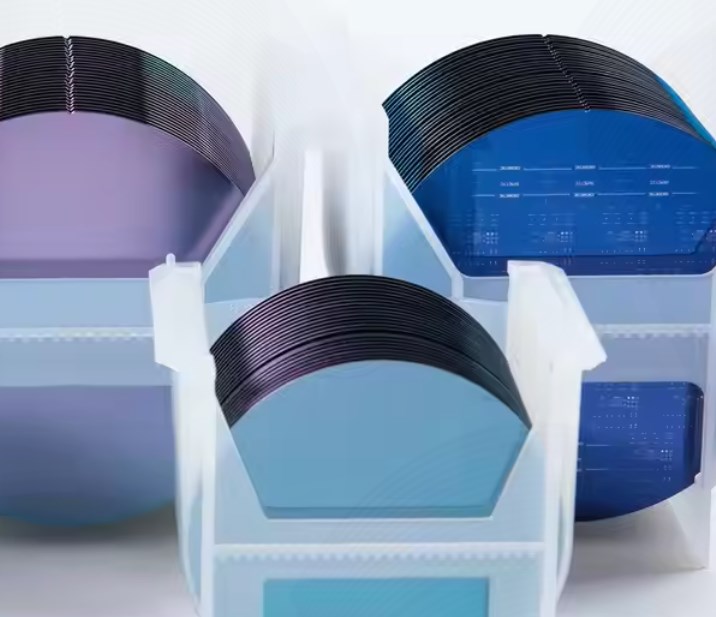

سیلیکون در ویفر عایق

نیمه هادی Vetek یک تولید کننده حرفه ای چینی سیلیکون در ویفر عایق است. سیلیکون در ویفر عایق یک ماده بستر نیمه هادی مهم است و ویژگی های عالی محصول آن باعث می شود که نقش مهمی در برنامه های با کارایی بالا ، کم مصرف ، ادغام بالا و RF داشته باشد. مشتاقانه منتظر مشاوره خود هستم.

اصل کار ازآن نیمه هادی استسویسیلیکون در ویفر عایقعمدتا به ساختار و خصوصیات منحصر به فرد آن متکی است. وت ویفراز سه لایه تشکیل شده است: لایه بالا یک لایه دستگاه سیلیکون تک کریستالی است ، وسط یک لایه اکسید دفن شده (جعبه) عایق است و لایه پایین یک بستر سیلیکون پشتیبان است.

Silicon On Insulator Wafers(SOI) Structure

ساختار سیلیکون در ویفرهای عایق (SOI)


تشکیل لایه عایق: سیلیکون در عایق ویفر معمولاً با استفاده از فناوری Smart Cut ™ یا Simox (جداسازی توسط اکسیژن کاشته شده) تولید می شود. Smart Cut ™ فناوری یونهای هیدروژن را به ویفر سیلیکون تزریق می کند تا یک لایه حباب تشکیل شود ، و سپس ویفر تزریق شده هیدروژن را به سیلیکون پشتیبان پیوند می دهدویفربشر



پس از عملیات حرارتی ، ویفر تزریق شده هیدروژن از لایه حباب تقسیم می شود تا یک ساختار SOI تشکیل شود.فناوری سیماکسایمپلنت یون های اکسیژن با انرژی بالا به ویفرهای سیلیکون برای تشکیل یک لایه اکسید سیلیکون در دماهای بالا.


ظرفیت انگلی را کاهش دهید: لایه جعبهویفر کاربید سیلیکونبه طور موثر لایه دستگاه و سیلیکون پایه را جدا می کند ، به طور قابل توجهی کاهش می یابدG ظرفیت انگلی. این جداسازی باعث کاهش مصرف برق می شود و سرعت و عملکرد دستگاه را افزایش می دهد.




از اثرات قفل کردن خودداری کنید: دستگاه های N-Well و P-Well درویفرکاملاً منزوی هستند و از اثر قفل کردن در ساختارهای سنتی CMOS جلوگیری می کنند. این اجازه می دهدویفر سو برای تولید با سرعت بالاتر.


عملکرد توقف اچ:لایه دستگاه سیلیکون تک کریستالو ساختار لایه جعبه Wafer SOI ، تولید MEMS و دستگاه های نوری را تسهیل می کند و عملکرد توقف اچ عالی را ارائه می دهد.


از طریق این خصوصیات ،سیلیکون در ویفر عایقنقش مهمی در پردازش نیمه هادی ایفا می کند و توسعه مداوم مدار یکپارچه (IC) را ترویج می کندسیستم های میکروالکترومکانیکی (MEMS)صنایع ما صمیمانه مشتاقانه منتظر ارتباطات و همکاری بیشتر با شما هستیم.


پارامتر مشخصات ویفر 200 میلی متر SOL:


                                                                                                      مشخصات ویفر 200 میلی متر SOL
هیچ
شرح
ارزش
                                                                                                                  لایه سیلیکون دستگاه
1.1 ضخامت
220 نانومتر +/- 10 نانومتر
1.2 روش تولید
باسله
1.3 جهت گیری کریستال
<100>
1.4 نوع رسانایی p
1.5 Dopant مشعل
1.6 میانگین مقاومت
8.5 - 11.5 0hm*سانتی متر
1.7 RMS (2x2 UM)
<0.2
1.8 LPD (اندازه> 0.2um)
<75
1.9 نقص های بزرگ بزرگتر از 0.8 میکرون (منطقه)
<25
1.10

تراشه لبه ، خراش ، ترک ، کم نور/گودال ، مه ، پوست نارنجی (بازرسی بصری)

0
1.11 حواس پیوند: بازرسی بصری> قطر 0.5 میلی متر
0



سیلیکون در مغازه های تولید ویفر عایق:


Silicon On Insulator Wafers shops


تگ های داغ: سیلیکون در ویفر عایق
