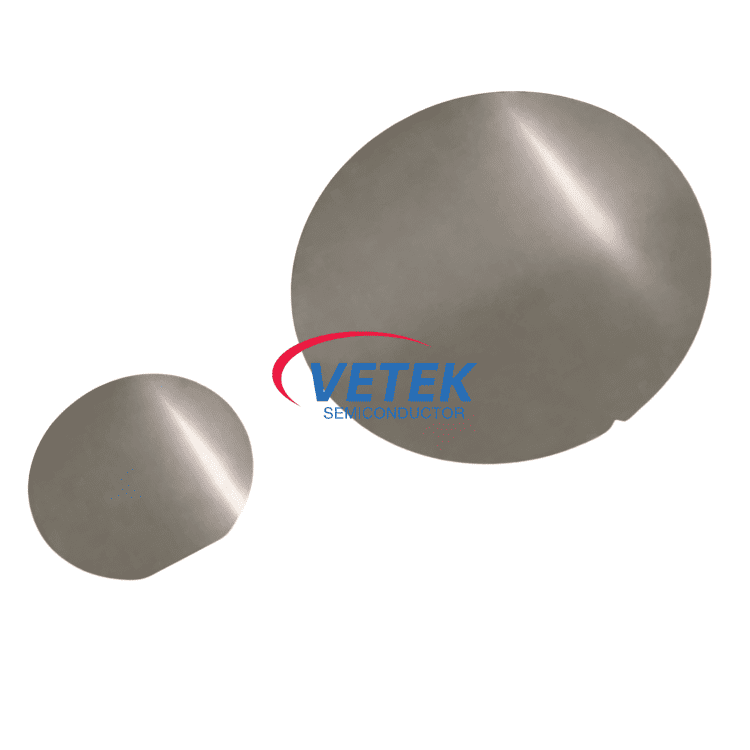

ویفرهای پیزوالکتریک PZT (PZT روی Si/SOI)
  • ویفرهای پیزوالکتریک PZT (PZT روی Si/SOI)ویفرهای پیزوالکتریک PZT (PZT روی Si/SOI)

ویفرهای پیزوالکتریک PZT (PZT روی Si/SOI)

از آنجایی که تقاضا برای مبدل‌های MEMS با حساسیت بالا و کم مصرف با گسترش ارتباطات 5G، دستگاه‌های پزشکی دقیق و پوشیدنی‌های هوشمند افزایش می‌یابد، PZT ما روی ویفرهای Si/SOI یک راه‌حل مواد حیاتی ارائه می‌کند. با استفاده از فرآیندهای رسوب لایه نازک پیشرفته مانند Sol-gel یا کندوپاش، ما به قوام استثنایی و عملکرد پیزوالکتریک برتر روی بسترهای سیلیکونی دست می‌یابیم. این ویفرها به عنوان هسته اصلی برای تبدیل انرژی الکترومکانیکی عمل می کنند.

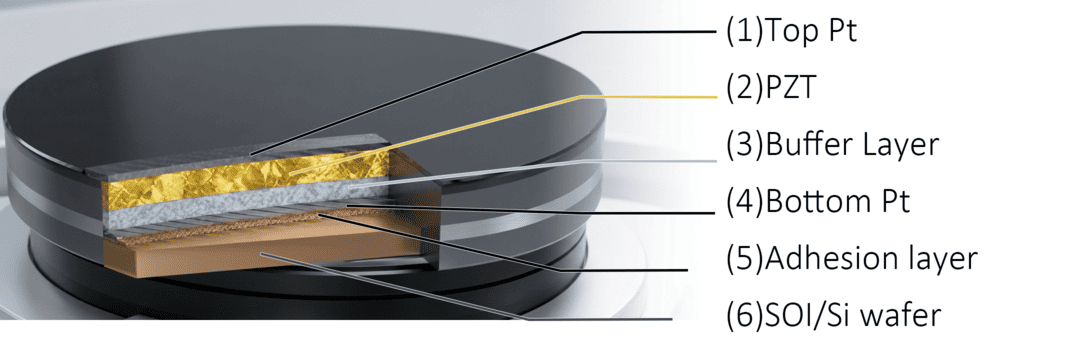

1. معماری فنی

ویفرهای ما دارای یک ساختار پشته چند لایه پیچیده هستند که برای اطمینان از چسبندگی، هدایت و پاسخ پیزوالکتریک بهینه در طول پردازش پیچیده MEMS طراحی شده است:

 ●الکترود بالا (لایه کلید): پلاتین (پلاتین).

لایه پیزو (لایه هسته): PZT.

لایه های میانی: شامل لایه بافر، الکترود پایین و لایه چسبندگی برای بهینه سازی جهت گیری دانه ها و پایداری ساختاری است.

بستر: سازگار با ویفرهای Si یا SOI.


PZT Piezoelectric Ceramic Wafers Physical Structure

2. تضمین کیفیت و تجزیه و تحلیل ریزساختار

ما از قابلیت اطمینان بالا از طریق مشخصات فنی دقیق اطمینان می دهیم:

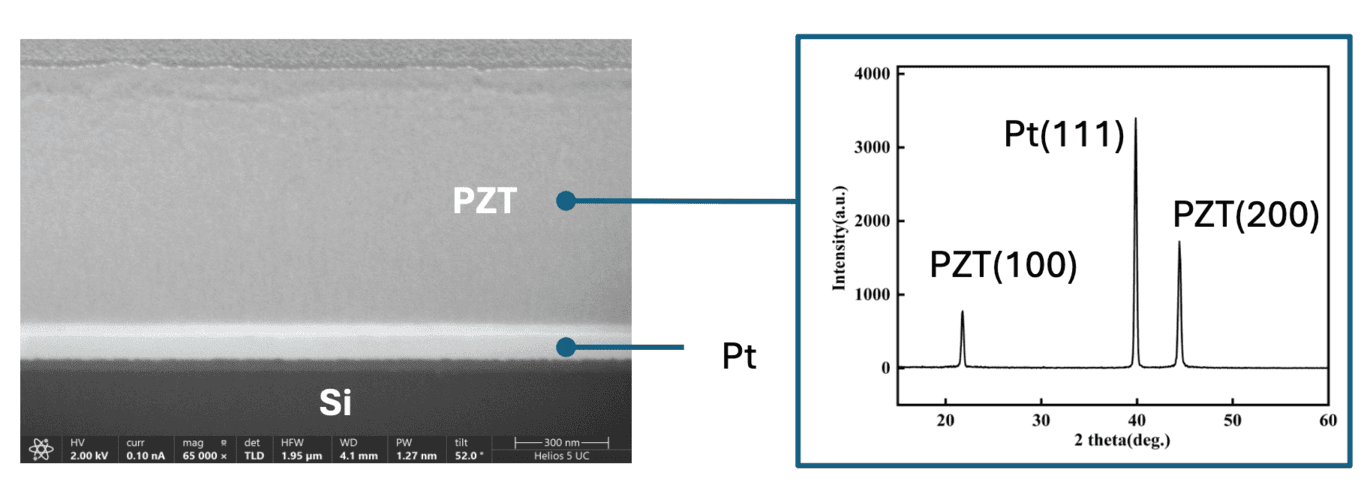

Typical Stack of PZT Piezoelectric Ceramic Wafers


 ●تجزیه و تحلیل SEM: تصاویر میکروسکوپ الکترونی روبشی (SEM) مورفولوژی سطح متراکم و بدون ترک را با توزیع اندازه دانه یکنواخت نشان می‌دهند که برای کاربردهای MEMS با قابلیت اطمینان بالا ایده‌آل است.

 ●شخصیت پردازی XRD: الگوهای پراش اشعه ایکس (XRD) تشکیل فاز پروسکایت خالص را با جهت گیری ترجیحی قوی (100) تایید می کند و حداکثر ضرایب عملکرد پیزوالکتریک را تضمین می کند.


3. مشخصات فنی (مشخصات)

ویژگی های PZT
پلی کریستال PZT
ثابت پیزوالکتریک d31
200 pC/N
ضریب پیزوالکتریک e31
-14 C/m²
دمای کوری
X ℃
اندازه های ویفر
4/6/8 اینچ موجود است


4. برنامه های اصلی


 ● مبدل های اولتراسونیک میکروماشین پیزوالکتریک (pMUT): آرایه های کوچک شده با فرکانس بالا برای حسگرهای اثر انگشت، تشخیص ژست و رادار اولتراسونیک خودرو.

 ● ارتباطات: کلیدی برای ساخت فیلترهای FBAR یا SAW در 5G/6G برای دستیابی به پهنای باند بیشتر و از دست دادن درج کمتر.

 ● MEMS آکوستیک: پاسخ گذرای قدرتمندی را برای بلندگوهای MEMS ارائه می دهد و نسبت سیگنال به نویز (SNR) را برای میکروفون های MEMS بهبود می بخشد.

 ● کنترل مایع دقیق: لرزش با سرعت بالا از طریق حالت d31 برای کنترل دقیق حجم قطرات در هدهای چاپ جوهر افشان در مقیاس نانولیتری.

 ● پزشکی و زیبایی (میکرو پمپاژ): نبولایزرهای پزشکی یا پمپ های اولتراسونیک آرایشی را با قابلیت اطمینان بالا و اندازه جمع و جور هدایت می کند.


5. خدمات سفارشی سازی

علاوه بر رسوب استاندارد روی ویفرهای Si، خدمات رسوب سفارشی را نیز ارائه می دهیم:

 ●سفارشی سازی فیلم و ضخامت: رسوب انواع فیلم خاص و ضخامت های سفارشی با توجه به الزامات طراحی.

 ●ریخته گری OEM: پذیرش ویفرهای عرضه شده از مشتریان برای رشد لایه نازک پیزوالکتریک با کیفیت بالا.

 ●پشتیبانی از بستر SOI: رسوب گذاری تخصصی روی ویفرهای SOI با مشخصات زیر:


ویفر بستر SOI
اندازه
مقاومت Si بالا
ضخامت
ناخالص
لایه جعبه
6 اینچ، 8 اینچ
> 5000 اهم بر سانتی متر
