صفحه حامل Etching PSS برای نیمه هادی
  • صفحه حامل Etching PSS برای نیمه هادیصفحه حامل Etching PSS برای نیمه هادی
  • صفحه حامل Etching PSS برای نیمه هادیصفحه حامل Etching PSS برای نیمه هادی

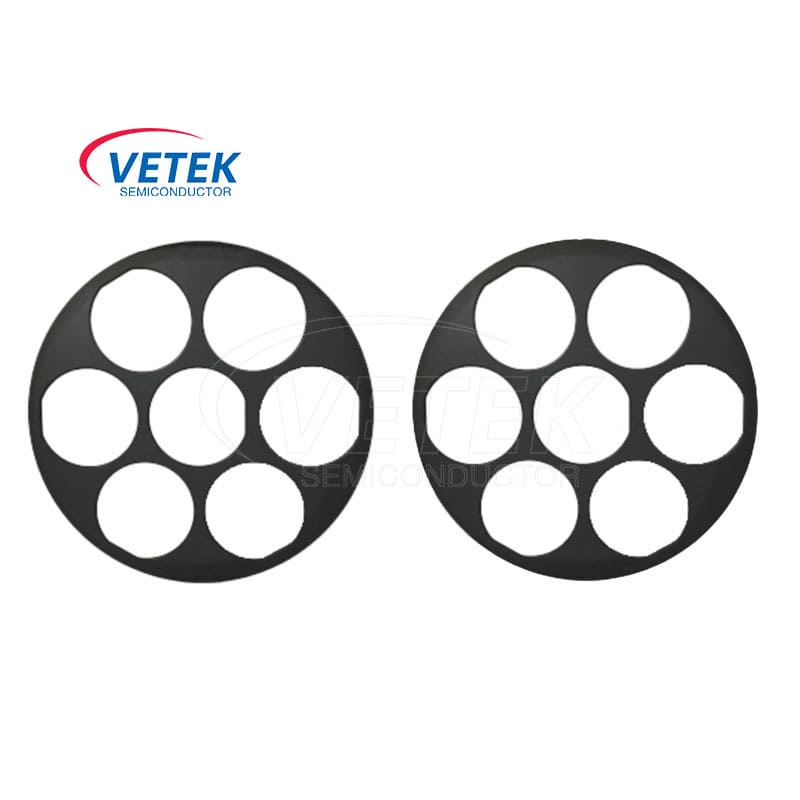

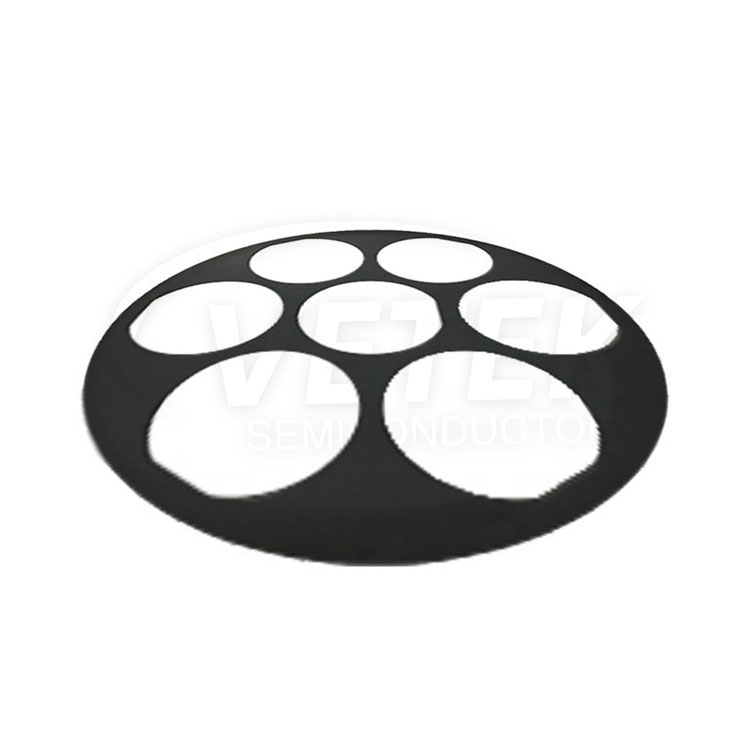

صفحه حامل Etching PSS برای نیمه هادی

صفحه حامل Etching PSS نیمه هادی Vetek برای نیمه هادی یک حامل گرافیتی با کیفیت بالا و فوق العاده با کیفیت بالا است که برای فرآیندهای انتقال ویفر طراحی شده است. حامل های ما از عملکرد بسیار خوبی برخوردار هستند و می توانند در محیط های خشن ، درجه حرارت بالا و شرایط تمیز کردن شیمیایی سخت عملکرد خوبی داشته باشند. محصولات ما به طور گسترده در بسیاری از بازارهای اروپایی و آمریکایی مورد استفاده قرار می گیرد و ما مشتاقانه منتظر هستیم تا شریک بلند مدت شما در چین باشیم. شما خوشحال هستید که برای بازدید از کارخانه ما و کسب اطلاعات بیشتر در مورد فناوری و محصولات ما به چین بیایید.

به عنوان یک تولید کننده برتر حرفه ای در این زمینه ، Vetek Semiconductor خوشحال است که صفحات حامل Etching PSS درجه یک را به طور خاص برای صنعت نیمه هادی ارائه می دهد.


صفحات حامل Etching PSS ما برای نیمه هادی ها مؤلفه های بسیار تخصصی هستند که در روش های اچ کردن طیف سنجی منبع پلاسما (PSS) در قلمرو تولید نیمه هادی ضروری هستند. این صفحات نقش محوری را در طی فرآیند اچینگ فرض می کنند. آنها پشتیبانی پایدار را ارائه می دهند و از حمل و نقل صاف ویفرهای نیمه هادی اطمینان می دهند ، که برای دقت و کیفیت عملکرد اچینگ بسیار مهم است.


ما به گرمی از شما دعوت می کنیم تا برای هرگونه سؤال به ما دسترسی پیدا کنید. ما همیشه آماده کمک و ارائه اطلاعات دقیق تر در مورد محصولات برجسته خود هستیم.




صفحه حامل Etching PSS برای نیمه هادیویژگی های کلیدی:

● طراحی دقیق: صفحه حامل با ابعاد دقیق و صافی سطحی برای اطمینان از اچ یکنواخت و سازگار در سراسر ویفرهای نیمه هادی طراحی شده است. این یک بستر پایدار و کنترل شده برای ویفرها فراهم می کند و این امکان را برای نتایج دقیق و قابل اعتماد فراهم می کند.

● مقاومت پلاسما: صفحه حامل مقاومت بسیار خوبی در برابر پلاسما مورد استفاده در فرآیند اچینگ دارد. این امر تحت تأثیر گازهای واکنشی و پلاسما با انرژی بالا قرار نمی گیرد و از عمر طولانی مدت خدمات و عملکرد مداوم اطمینان می دهد.

ard هدایت حرارتی: صفحه حامل دارای هدایت حرارتی بالا برای از بین بردن گرمای تولید شده در طی فرآیند اچینگ است. این به حفظ کنترل بهینه دما کمک می کند و از گرمای بیش از حد ویفرهای نیمه هادی جلوگیری می کند.

● سازگاری: صفحه حامل Etching PSS به گونه ای طراحی شده است که با اندازه های مختلف ویفر نیمه هادی که معمولاً در صنعت استفاده می شود ، سازگار باشد و از تطبیق پذیری و سهولت استفاده در فرآیندهای مختلف تولید استفاده می کند.


پارامتر محصول صفحه حامل Etching PSS برای نیمه هادی

خصوصیات فیزیکی اساسی پوشش CVD SIC
دارایی ارزش معمولی
ساختار بلور پلی کریستالی فاز FCC β ، به طور عمده (111) گرا
چگالی پوشش SIC 3.21 گرم در سانتی متر مربع
سختی پوشش CVD 2500 ویکرز سختی (500 گرم بار
اندازه دانه 2 ~ 10 میکرومتر
خلوص شیمیایی 99.99995 ٪
ظرفیت حرارت 640 J · kg-1· k-1
دمای تصویب 2700
قدرت انعطاف پذیری 415 MPa RT 4 امتیاز
مدول 430 GPA 4PT Bend ، 1300
هدایت حرارتی 300W · متر-1· k-1
انبساط حرارتی (CTE) 4.5 × 10-6K-1



آن نیمه هادی است صفحه حامل Etching PSS برای نیمه هادیفروشگاه تولیدی

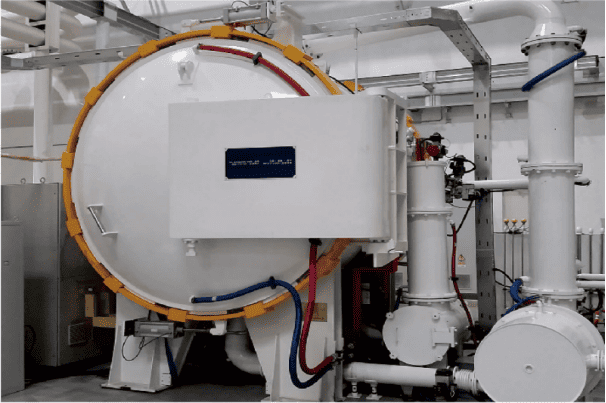

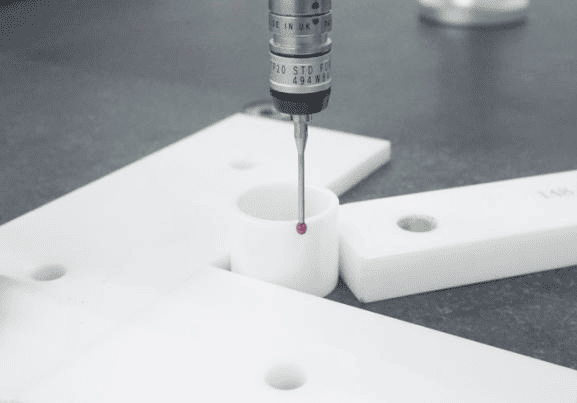

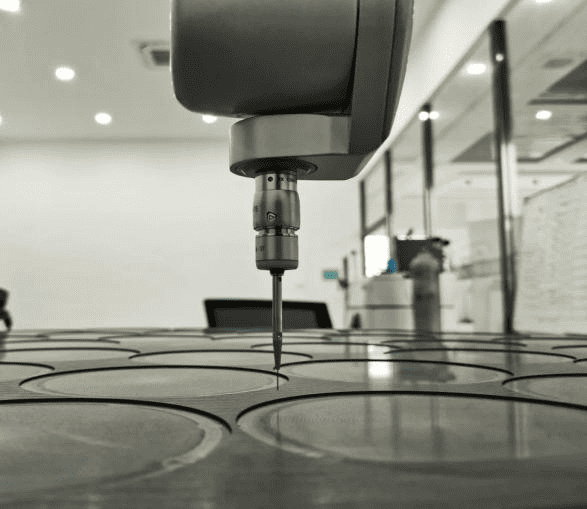

SiC Graphite substrateCVD TaC coating cover testSilicon carbide ceramic processingEPI process equipment



نمای کلی زنجیره صنعت Epitaxy تراشه نیمه هادی:

SiC Epitaxy Si Epitaxy GaN Epitaxy

تگ های داغ: صفحه حامل Etching PSS برای نیمه هادی
