ویژگی های اپیتاکسی سیلیکونی

اپیتاکسی سیلیکونییک فرآیند اساسی اساسی در تولید نیمه هادی مدرن است. این به فرآیند رشد یک یا چند لایه از لایه های نازک سیلیکونی تک کریستالی با ساختار کریستالی خاص، ضخامت، غلظت و نوع دوپینگ بر روی یک بستر سیلیکونی تک کریستالی دقیقا صیقلی اشاره دارد. این لایه رشد یافته یک لایه اپیتاکسیال (Epitaxial Layer یا Epi Layer) و یک ویفر سیلیکونی با یک لایه epitaxial، ویفر سیلیکونی همپایی نامیده می شود. مشخصه اصلی آن این است که لایه سیلیکونی اپیتاکسیال تازه رشد یافته ادامه ساختار شبکه بستر در کریستالوگرافی است و همان جهت کریستالی را به عنوان بستر حفظ می کند و یک ساختار تک کریستالی کامل را تشکیل می دهد. این امر به لایه اپیتاکسیال اجازه می دهد تا خواص الکتریکی دقیقاً طراحی شده ای داشته باشد که با زیرلایه متفاوت است، بنابراین مبنایی برای ساخت دستگاه های نیمه هادی با کارایی بالا فراهم می کند.

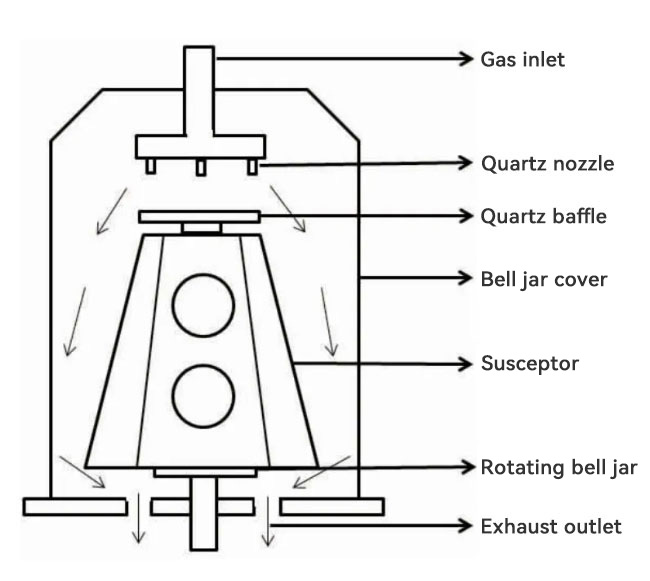

گیرنده اپیتاکسیال عمودی برای اپیتاکسی سیلیکونی

Ⅰ. اپیتاکسی سیلیکون چیست؟

1) تعریف: اپیتاکسی سیلیکون فناوری است که اتم های سیلیکون را بر روی یک بستر سیلیکونی تک کریستالی با روش های شیمیایی یا فیزیکی رسوب می دهد و آنها را بر اساس ساختار شبکه زیرلایه مرتب می کند تا یک لایه نازک سیلیکونی تک کریستالی جدید رشد کند.

2) تطبیق شبکه: ویژگی اصلی منظم بودن رشد اپیتاکسیال است. اتم‌های سیلیکون رسوب‌شده به‌طور تصادفی روی هم چیده نمی‌شوند، بلکه بر اساس جهت‌گیری کریستالی بستر، تحت هدایت «الگوی» ارائه‌شده توسط اتم‌ها بر روی سطح بستر، مرتب شده‌اند و به تکثیر دقیق در سطح اتمی دست می‌یابند. این تضمین می کند که لایه اپیتاکسیال به جای پلی کریستال یا آمورف، یک تک کریستال با کیفیت بالا باشد.

3) قابلیت کنترل: فرآیند اپیتاکسی سیلیکونی امکان کنترل دقیق ضخامت لایه رشد (از نانومتر تا میکرومتر)، نوع دوپینگ (نوع N یا P) و غلظت دوپینگ را فراهم می‌کند. این اجازه می دهد تا مناطقی با خواص الکتریکی متفاوت بر روی یک ویفر سیلیکونی تشکیل شوند، که کلید تولید مدارهای مجتمع پیچیده است.

4) ویژگی های رابط: یک رابط بین لایه اپیتاکسیال و زیرلایه تشکیل می شود. در حالت ایده آل، این رابط از نظر اتمی صاف و بدون آلودگی است. با این حال، کیفیت رابط برای عملکرد لایه اپیتاکسیال بسیار مهم است و هر گونه نقص یا آلودگی ممکن است بر عملکرد نهایی دستگاه تأثیر بگذارد.

Ⅱ. اصول اپیتاکسی سیلیکون

رشد اپیتاکسیال سیلیکون عمدتاً به تأمین انرژی و محیط مناسب برای اتم‌های سیلیکون برای مهاجرت به سطح بستر و یافتن کمترین موقعیت شبکه انرژی برای ترکیب بستگی دارد. متداول ترین فناوری در حال حاضر، رسوب بخار شیمیایی (CVD) است.

رسوب شیمیایی بخار (CVD): این روش اصلی برای دستیابی به اپیتاکسی سیلیکون است. اصول اولیه آن عبارتند از:

● حمل و نقل پیش ساز: گازهای حاوی عنصر سیلیکونی (پیش ساز)، مانند سیلان (SiH4)، دی کلروسیلان (SiH2Cl2) یا تری کلروسیلان (SiHCl3) و گاز ناخالص (مانند فسفین PH3 برای دوپینگ نوع N و دیبوران B2H6 برای نوع P-type با نسبت های دقیق به دوپینگ مخلوط می شوند).

● واکنش سطحی: در دماهای بالا (معمولاً بین 900 درجه سانتیگراد تا 1200 درجه سانتیگراد)، این گازها در سطح زیرلایه سیلیکونی گرم شده دچار تجزیه شیمیایی یا واکنش می شوند. برای مثال SiH4→Si(جامد)+2H2(گاز).

● مهاجرت و هسته زایی سطحی: اتم های سیلیکون تولید شده در اثر تجزیه به سطح زیرلایه جذب می شوند و روی سطح مهاجرت می کنند و در نهایت محل شبکه مناسب را برای ترکیب پیدا می کنند و شروع به تشکیل یک واحد جدید می کنند.لایه کریستالی کیفیت سیلیکون رشد اپیتاکسیال تا حد زیادی به کنترل این مرحله بستگی دارد.

● رشد لایه ای: لایه اتمی تازه رسوب شده به طور مداوم ساختار شبکه ای زیرلایه را تکرار می کند، لایه به لایه رشد می کند و یک لایه سیلیکونی اپیتاکسیال با ضخامت مشخص را تشکیل می دهد.

پارامترهای کلیدی فرآیند: کیفیت فرآیند اپیتاکسی سیلیکون به شدت کنترل می شود و پارامترهای کلیدی عبارتند از:

● دما: بر سرعت واکنش، تحرک سطح و تشکیل نقص تأثیر می گذارد.

● فشار: بر انتقال گاز و مسیر واکنش تاثیر می گذارد.

● جریان و نسبت گاز: میزان رشد و غلظت دوپینگ را تعیین می کند.

● تمیزی سطح بستر: هر آلاینده ای ممکن است منشا عیوب باشد.

● سایر فناوری ها: اگرچه CVD جریان اصلی است، فناوری‌هایی مانند اپیتاکسی پرتو مولکولی (MBE) نیز می‌توانند برای اپیتاکسی سیلیکونی به‌ویژه در تحقیق و توسعه یا کاربردهای ویژه‌ای که نیاز به کنترل با دقت بسیار بالایی دارند، استفاده شوند.MBE مستقیماً منابع سیلیکونی را در یک محیط خلاء فوق‌العاده تبخیر می‌کند و پرتوهای اتمی یا مولکولی برای رشد مستقیماً روی بستر پخش می‌شوند.

Ⅲ. کاربردهای خاص فناوری اپیتاکسی سیلیکون در ساخت نیمه هادی ها

فناوری اپیتاکسی سیلیکون دامنه کاربرد مواد سیلیکونی را بسیار گسترش داده است و بخشی ضروری از ساخت بسیاری از دستگاه های نیمه هادی پیشرفته است.

● تکنولوژی CMOS: در تراشه‌های منطقی با کارایی بالا (مانند پردازنده‌ها و پردازنده‌های گرافیکی)، یک لایه سیلیکونی همپایه با دوپ کم (P- یا N-) اغلب بر روی یک بستر بسیار دوپ شده (P+ یا N+) رشد می‌کند. این ساختار ویفر سیلیکونی اپیتاکسیال می تواند به طور موثر اثر قفل (Latch-up) را سرکوب کند، قابلیت اطمینان دستگاه را بهبود بخشد و مقاومت پایین بستر را حفظ کند، که منجر به هدایت جریان و اتلاف گرما می شود.

● ترانزیستورهای دوقطبی (BJT) و BiCMOS: در این دستگاه ها از اپیتاکسی سیلیکونی برای ساخت دقیق سازه هایی مانند ناحیه پایه یا کلکتور استفاده می شود و بهره، سرعت و سایر مشخصات ترانزیستور با کنترل غلظت دوپینگ و ضخامت لایه اپیتاکسیال بهینه می شود.

● حسگر تصویر (CIS): در برخی از کاربردهای حسگر تصویر، ویفرهای سیلیکونی اپیتاکسیال می‌توانند جداسازی الکتریکی پیکسل‌ها را بهبود بخشند، تداخل را کاهش دهند و راندمان تبدیل فوتوالکتریک را بهینه کنند. لایه اپیتاکسیال یک ناحیه فعال تمیزتر و کمتر معیوب را فراهم می کند.

● گره های فرآیند پیشرفته: با ادامه کوچک شدن اندازه دستگاه، نیاز به خواص مواد بیشتر و بیشتر می شود. فناوری اپیتاکسی سیلیکونی، از جمله رشد همپایی انتخابی (SEG)، برای رشد لایه‌های اپیتاکسی سیلیکون یا سیلیکون ژرمانیوم (SiGe) در مناطق خاص برای بهبود تحرک حامل و در نتیجه افزایش سرعت ترانزیستورها استفاده می‌شود.

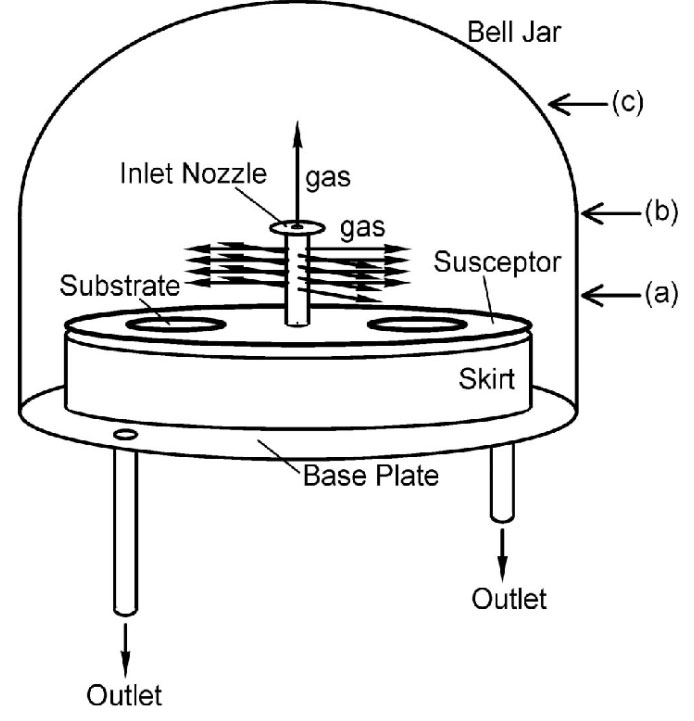

گیرنده اپیتاکسیال افقی برای اپیتاکسی سیلیکونی

Ⅳ.مشکلات و چالش های فناوری اپیتاکسی سیلیکون

اگرچه فناوری اپیتاکسی سیلیکون بالغ است و به طور گسترده استفاده می شود، هنوز چالش ها و مشکلاتی در رشد اپیتاکسیال فرآیند سیلیکون وجود دارد:

● کنترل نقص: عیوب کریستالی مختلف مانند گسل های روی هم، نابجایی، خطوط لغزش و غیره ممکن است در طول رشد اپیتاکسیال ایجاد شوند. این عیوب می تواند عملکرد الکتریکی، قابلیت اطمینان و عملکرد دستگاه را به طور جدی تحت تأثیر قرار دهد. کنترل عیوب به محیطی بسیار تمیز، پارامترهای فرآیند بهینه شده و بسترهای با کیفیت بالا نیاز دارد.

● یکنواختی: دستیابی به یکنواختی کامل ضخامت لایه اپیتاکسیال و غلظت دوپینگ روی ویفرهای سیلیکونی با اندازه بزرگ (مانند 300 میلی متر) یک چالش مداوم است. عدم یکنواختی می تواند منجر به تفاوت در عملکرد دستگاه در یک ویفر شود.

● اتودوپینگ: در طول فرآیند رشد اپیتاکسیال، مواد ناخالص با غلظت بالا در بستر ممکن است از طریق انتشار فاز گاز یا انتشار حالت جامد وارد لایه همپایی در حال رشد شوند و باعث انحراف غلظت دوپینگ لایه همپایی از مقدار مورد انتظار، به خصوص در نزدیکی سطح مشترک بین لایه اپیتاکسیال و بستر شود. این یکی از مسائلی است که باید در فرآیند اپیتاکسی سیلیکون مورد توجه قرار گیرد.

● مورفولوژی سطح: سطح لایه اپیتاکسیال باید بسیار صاف باقی بماند و هرگونه ناهمواری یا نقص سطحی (مانند مه) بر فرآیندهای بعدی مانند لیتوگرافی تأثیر می گذارد.

● هزینه: در مقایسه با ویفرهای سیلیکونی صیقلی معمولی، تولید ویفرهای سیلیکونی اپیتاکسیال مراحل فرآیند و سرمایه گذاری تجهیزات اضافی را اضافه می کند و در نتیجه هزینه های بالاتری را به همراه دارد.

● چالش های اپیتاکسی انتخابی: در فرآیندهای پیشرفته، رشد اپیتاکسیال انتخابی (رشد فقط در مناطق خاص) نیازهای بیشتری را برای کنترل فرآیند ایجاد می کند، مانند انتخابی بودن نرخ رشد، کنترل رشد بیش از حد جانبی و غیره.

Ⅴ.نتیجه گیری

به عنوان یک فن آوری کلیدی آماده سازی مواد نیمه هادی، ویژگی اصلیاپیتاکسی سیلیکونیتوانایی رشد دقیق لایه های سیلیکونی همپای تک کریستالی با کیفیت بالا با خواص الکتریکی و فیزیکی خاص بر روی بسترهای سیلیکونی تک کریستالی است. از طریق کنترل دقیق پارامترهایی مانند دما، فشار و جریان هوا در فرآیند اپیتاکسی سیلیکون، ضخامت لایه و توزیع دوپینگ را می توان برای پاسخگویی به نیازهای کاربردهای مختلف نیمه هادی مانند CMOS، دستگاه های قدرت و سنسورها سفارشی کرد.

اگرچه رشد اپیتاکسی سیلیکون با چالش هایی مانند کنترل نقص، یکنواختی، خود دوپینگ و هزینه مواجه است، اما با پیشرفت مستمر تکنولوژی، اپیتاکسی سیلیکون هنوز یکی از نیروهای محرک اصلی برای ارتقای بهبود عملکرد و نوآوری عملکردی دستگاه های نیمه هادی است و جایگاه آن در ساخت ویفر سیلیکونی همپایی غیرقابل تغییر است.
